Adakah Terdapat Perbezaan antara Wayar Marin Dan Wayar Biasa?

Ya, terdapat perbezaan yang bermakna antara Kabel Marin dan wayar biasa, tetapi perbezaannya melibatkan lebih daripada salutan tahan kakisan. Pemasangan marin mendedahkan litar kuasa, kawalan dan isyarat kepada kelembapan, garam, getaran, perubahan suhu, tekanan mekanikal dan gangguan elektromagnet. Oleh itu, kabel mesti sepadan dengan kedua-dua beban elektrik dan persekitaran operasinya yang tepat. Artikel ini menerangkan cara wayar marin berbeza daripada pendawaian konvensional, di mana setiap pembinaan adalah sesuai, dan apa yang jurutera harus periksa apabila memilih kabel untuk automasi marin.

Kabel Marin Adalah Kategori Aplikasi, Bukan Satu Pembinaan

Istilah Kabel Marin merangkumi beberapa keluarga produk dengan tugas yang sangat berbeza. Wayar bateri kapal kecil, kabel kuasa papan kapal tetap, kabel instrumentasi, kabel kawalan luar pesisir dan kabel penghantaran dasar laut tidak boleh dianggap sebagai produk yang boleh ditukar ganti. IEC 60092-350, sebagai contoh, menangani kabel kuasa, kawalan dan instrumentasi tembaga-konduktor untuk kapal tetap dan sistem luar pesisir, sementara tidak termasuk kabel dasar laut dan pusat daripada skopnya. Oleh itu, spesifikasi mesti mengenal pasti jenis pemasangan sebelum membincangkan bahan konduktor, penebat, perisai, perisai atau voltan.

Perbezaan ini amat penting apabila membandingkan dawai laut dengan Wayar Elektrik Kediaman . Produk kediaman dipersembahkan untuk pengedaran dalaman, peralatan, pencahayaan, suis dan litar isi rumah lain, dengan penebat PVC atau XLPE antara binaannya yang tersedia. Aplikasi tersebut tidak secara automatik termasuk getaran berterusan, kelembapan sarat garam, pendedahan dek, kelembapan lambung kapal atau tekanan pemasangan luar pesisir. Saiz konduktor yang sepadan sahaja tidak membuktikan bahawa wayar rumah sesuai untuk kapal.

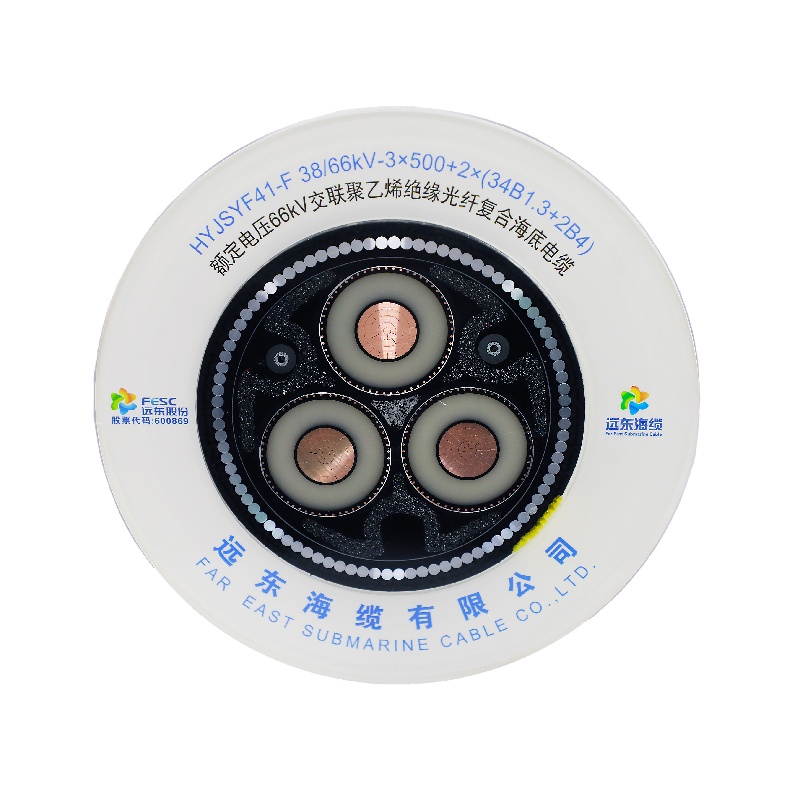

Penghantaran kapal selam mewakili hujung yang bertentangan dengan kategori. milik syarikat Kabel Kapal Selam HV diterangkan dengan konduktor tembaga atau aluminium, konfigurasi tunggal atau tiga teras, penebat XLPE, lapisan penyekat air dan dawai keluli atau perisai pita keluli. Julat voltan yang dinyatakan menjangkau dari 66 kV hingga 400 kV, dan aplikasinya termasuk sambungan angin luar pesisir, elektrik pulau, grid pantai dan bekalan kuasa platform luar pesisir. Pembinaan itu menyelesaikan cabaran penghantaran bawah air dan bukannya pendawaian litar cawangan atas kapal biasa.

Bagaimana Pembinaan Kabel Marin Berbeza daripada Kawat Biasa

Perbezaan utama ialah Kabel Marin direka bentuk sebagai sistem lengkap untuk persekitaran yang ditetapkan. Konduktor, penebat, sarung, saringan, perisai, pengisi, penghalang air, dan tanda mesti berfungsi bersama. Wayar biasa mungkin berfungsi dengan baik di lokasi berasaskan tanah yang dilindungi, namun merosot atau menjadi tidak boleh dipercayai apabila dipasang di mana pergerakan, kelembapan, bahan kimia atau kerosakan mekanikal dijangka. Perbandingan berikut menunjukkan soalan praktikal di sebalik perbezaan.

Fleksibiliti Konduktor dan Rintangan Getaran

Sistem marin bergerak walaupun laluan kabel kelihatan tetap. Getaran badan kapal, operasi enjin, pam, peralatan berputar, gerakan gelombang, dan pengembangan terma berulang boleh menekankan konduktor dan penamatan. Peraturan untuk beberapa kategori vesel yang diperiksa memerlukan konduktor kuprum terkandas dengan kapasiti membawa arus yang mencukupi, perlindungan daripada cuaca dan chafing, dan pemasangan tanpa selekoh tajam. Keperluan ini menunjukkan mengapa konduktor tegar atau kurang disokong boleh menjadi tidak sesuai walaupun tolok nominalnya kelihatan betul.

Terkandas halus boleh meningkatkan fleksibiliti penghalaan dan mengurangkan tekanan tertumpu berhampiran terminal, tetapi kiraan helai bukanlah pengganti untuk sokongan kabel yang betul. Kabel Marin yang fleksibel masih boleh gagal apabila ia ditarik melebihi ketegangan yang dibenarkan, dibengkokkan terlalu ketat, diikat dengan tidak betul atau dibiarkan bergesel pada tepi yang tajam. Jurutera harus menilai jejari lentur minimum, sokongan dulang kabel, keserasian kelenjar, kaedah penamatan, dan pergerakan yang dijangka bersama. Fleksibiliti adalah ciri reka bentuk, bukan kebenaran untuk gerakan yang tidak terkawal.

Perlindungan Kelembapan dan Kakisan

Rintangan air dan rintangan kakisan adalah berkaitan tetapi keperluan berasingan. Sarung luar mungkin menahan percikan sekali-sekala manakala konduktor atau skrin kekal terdedah jika air masuk melalui jaket yang rosak atau penamatan yang tidak tertutup rapat. Pencemaran garam meningkatkan kepentingan sarung yang serasi, kelenjar tertutup, penyambung terlindung dan pemeriksaan berdisiplin. Oleh itu pemilihan Kabel Marin mesti mempertimbangkan di mana air boleh masuk, berapa lama pendedahan boleh berterusan, dan sama ada bahan kimia, bahan api, minyak atau agen pembersih juga ada.

milik syarikat Kategori Kabel Kalis Air termasuk pembinaan yang bertujuan untuk keadaan lembap atau terendam dan menerangkan getah, PVC dan silikon antara pilihan bahan yang digunakan merentas kategori. Ianya Kategori Kabel Tahan Kakisan memberi tumpuan kepada pendedahan kepada kelembapan, bahan kimia, udara masin dan keadaan industri yang agresif, dengan PVC, TPE atau getah dikenal pasti sebagai bahan pelindung yang mungkin. Perihalan ini mengukuhkan keperluan untuk menentukan rintangan alam sekitar dan bukannya hanya bergantung pada perkataan 'marin.'

Kebakaran, Asap, Pemeriksaan dan Perlindungan Mekanikal

Pemasangan marin juga mungkin memerlukan pembinaan kalis api, asap rendah, halogen rendah, skrin atau berperisai. Sifat-sifat ini menyelesaikan bahaya yang berbeza. Bahan asap rendah boleh memperbaiki keadaan dalam ruang tertutup yang diduduki semasa kebakaran, penyaringan boleh mengurangkan gangguan elektromagnet dalam litar sensitif, dan perisai boleh melindungi daripada daya penghancuran atau pemasangan. Tiada satu pun daripada ciri ini harus diandaikan hanya kerana produk dipanggil Kabel Marin.

Perisai adalah khusus aplikasi. Perisai logam berat adalah logik untuk penghantaran kuasa bawah laut yang terdedah kepada ketegangan peletakan, geseran dasar laut dan daya mekanikal luaran, tetapi ia mungkin tidak diperlukan untuk sambungan penderia pendek di dalam kabinet automasi yang dilindungi. Begitu juga, kabel instrumentasi terlindung mungkin penting berhampiran pemacu frekuensi berubah-ubah sambil menambah sedikit nilai pada litar pencahayaan yang tidak rumit. Pembinaan yang betul datang daripada laluan, fungsi elektrik, analisis bahaya, dan piawaian pemasangan.

Mengapa Perbezaan itu Penting dalam Automasi Marin

Automasi marin menggabungkan pengagihan kuasa dengan penderia, penggerak, pengawal boleh atur cara, penggera, peralatan komunikasi, pemacu motor dan pemantauan jarak jauh. Sebuah kapal tunggal mungkin mengandungi isyarat analog peringkat rendah, data digital, suapan motor arus tinggi dan litar kecemasan dalam kawasan penghalaan yang terhad. Pemilihan kabel yang lemah boleh menghasilkan isyarat terputus-putus, penggera kacau ganggu, gelung kawalan yang tidak stabil, ralat komunikasi, penurunan voltan yang berlebihan atau kakisan terminal pramatang. Hasilnya mungkin kelihatan seperti kerosakan perisian atau komponen walaupun masalah asasnya ialah sistem pendawaian.

Litar kawalan dan instrumentasi memerlukan perhatian khusus kepada penyaringan, pengenalpastian teras, pembinaan pasangan, strategi pembumian dan pengasingan daripada kabel kuasa. IEC 60092-376:2025 meliputi kabel tetap yang disaring dan tidak disaring untuk kawalan kapal dan luar pesisir serta litar instrumentasi berkadar 150/250 V (300 V). Skop piawaian menunjukkan bahawa kabel automasi marin ialah kategori teknikal yang ditentukan dan bukannya wayar penyambung biasa yang dipasang di lokasi marin.

milik syarikat Halaman Kabel Kawalan Fleksibel menerangkan pilihan bebas halogen berbilang teras, disaring, berperisai dan asap rendah. Ia juga mengenal pasti penapisan wayar tembaga atau aluminium-kerajang untuk pengurangan gangguan dan menyatakan bahawa versi yang sesuai boleh digunakan untuk automasi kapal dan sistem kawalan luar pesisir yang terdedah kepada semburan garam dan lembapan. Ini adalah ciri yang relevan untuk menyambungkan pengawal, penderia, penggerak, peranti pemantauan dan panel kawalan teragih.

Penghalaan dan penamatan kekal sama pentingnya dengan kabel itu sendiri. Kabel isyarat hendaklah diasingkan daripada litar kuasa hingar tinggi di mana diperlukan, perisai hendaklah ditamatkan mengikut reka bentuk sistem, dan kelenjar kabel hendaklah memelihara perlindungan alam sekitar pada kemasukan kepungan. Pendawaian kapal juga perlu dipasang untuk mengurangkan gangguan elektromagnet sambil melindungi kabel daripada cuaca, selekoh tajam, chafing dan penyalahgunaan mekanikal.

Bolehkah Wayar Biasa Digunakan dalam Pemasangan Laut?

Peraturan selimut bahawa setiap kabel di atas kapal mesti mempunyai pembinaan gred marin yang sama adalah terlalu mudah. Sesetengah bahagian dalam peralatan yang dilindungi, peralatan mudah alih atau litar khusus mungkin menggunakan kabel yang dikawal oleh standard produk yang berbeza. Walau bagaimanapun, penggantian hanya boleh diterima apabila penyenaraian wayar yang dipilih, voltan, suhu, kelakuan nyalaan, pembinaan konduktor, rintangan kimia dan kaedah pemasangan memenuhi peraturan kapal dan spesifikasi projek yang berkenaan. Lokasi sahaja tidak menentukan kesesuaian, tetapi juga tidak mengukur konduktor.

Untuk vesel tertentu yang diperiksa, peraturan membenarkan beberapa laluan pematuhan untuk pendawaian kuasa dan lampu, termasuk kabel bot yang diiktiraf, kabel marin atau pembinaan lain yang ditentukan. Peraturan yang berkenaan mungkin mengecualikan kabel lokasi kering dan memerlukan konduktor terkandas, perlindungan alam sekitar, ampacity yang mencukupi dan pemasangan yang sesuai. Keperluan yang tepat hendaklah disahkan terhadap jenis kapal, bidang kuasa, peraturan klasifikasi dan dokumen projek.

Ia juga tidak tepat untuk mentakrifkan setiap Kabel Marin semata-mata sebagai wayar tembaga tin. Tinning boleh meningkatkan rintangan kakisan dan adalah perkara biasa dalam produk kabel bot tertentu, tetapi piawaian, penyenaraian dan pembinaan lengkap yang berkenaan harus diperiksa dan bukannya menganggap bahawa warna konduktor membuktikan kesesuaian. Kabel dasar laut yang besar mungkin menggunakan konduktor tembaga atau aluminium dengan sistem penyekat air dan perisai, manakala kabel kawalan papan kapal mungkin mengutamakan penyaringan, tingkah laku kebakaran, susunan teras dan sarung alam sekitar. Penandaan produk dan data teknikal lebih dipercayai daripada pemeriksaan visual.

Wayar biasa tidak boleh dipilih hanya kerana ia lebih murah, tersedia secara tempatan atau mempunyai luas keratan rentas nominal yang sama. Kabel yang gagal awal boleh memerlukan penyelesaian masalah yang meluas, pengalihan panel, gangguan operasi vesel, dan penggantian penamatan yang tercemar. Dalam sistem automasi, penebat secara beransur-ansur atau kemerosotan konduktor boleh menyebabkan kerosakan terputus-putus lama sebelum kegagalan elektrik sepenuhnya. Akibat penyelenggaraan tersembunyi ini selalunya melebihi penjimatan bahan awal.

Cara Memilih Kabel Marin untuk Projek Automasi

Mulakan dengan fungsi litar dan bukannya permintaan generik untuk Kabel Marin. Kenal pasti sama ada litar membawa kuasa utama, kuasa motor, kuasa kecemasan, komunikasi digital, instrumentasi analog, penggera, arahan penggerak atau isyarat sensor tenaga rendah. Setiap fungsi mencipta keperluan berbeza untuk penurunan voltan, saiz konduktor, penyaringan, susunan teras, suhu, fleksibiliti dan keserasian elektromagnet.

Seterusnya, bahagikan laluan kabel kepada zon persekitaran sebenar. Dulang bilik kawalan, ruang jentera, dek terdedah, kawasan percikan, lambung kapal, modul luar pesisir dan lintasan dasar laut tidak seharusnya menerima pembinaan yang sama secara automatik. Catatkan jangkaan kelembapan, garam, minyak, bahan kimia, cahaya matahari, suhu, getaran, pergerakan, risiko kebakaran, daya penghancuran dan keadaan rendaman. Spesifikasi berdasarkan pendedahan ini lebih berguna daripada arahan umum untuk menggunakan wayar gred marin.

Pasukan perolehan hendaklah mengesahkan sekurang-kurangnya maklumat berikut sebelum diluluskan:

1. Kewajipan elektrik: Voltan terkadar, arus beban, penurunan voltan yang dibenarkan, keadaan litar pintas dan saiz konduktor.

2. Jenis litar: Kuasa, kawalan, instrumentasi, komunikasi, kecemasan atau perkhidmatan berkaitan keselamatan.

3. Persekitaran: Dalaman, terdedah, basah, menghakis, tercemar minyak, tenggelam atau berbahaya secara mekanikal.

4. Pembinaan: Bahan konduktor, kelas untai, penebat, sarung luar, saringan, perisai, pengisi dan lapisan penyekat air.

5. Pemasangan: Jejari lentur minimum, ketegangan tarikan, jarak sokongan, jenis kelenjar, keserasian penyambung dan kaedah penamatan.

6. Pematuhan: IEC, UL, negara, kapal, luar pesisir, klasifikasi dan keperluan khusus projek yang berkenaan.

Akhir sekali, minta dokumen yang mengenal pasti pembinaan yang ditawarkan dengan tepat dan bukannya menerima penerangan produk-keluarga generik. Helaian data, lukisan kabel, keperluan ujian, panjang dram, pengenalan teras dan butiran penandaan hendaklah sepadan dengan spesifikasi projek. Kelulusan Kabel Marin harus berlaku sebelum reka bentuk laluan dan pemilihan kelenjar dimuktamadkan, kerana diameter luar, berat, fleksibiliti, dan perisai boleh menjejaskan pemuatan dulang, kemasukan kepungan, dan buruh pemasangan.

Kesimpulan

Kabel Marin berbeza daripada wayar biasa kerana pembinaan lengkapnya dipilih untuk tugas elektrik marin dan tegasan persekitaran, bukan semata-mata untuk saiz konduktor. Projek automasi marin harus menilai kelembapan, kakisan, getaran, tingkah laku kebakaran, gangguan isyarat, penghalaan dan pematuhan sebelum meluluskan sebarang kabel. Yongchuang  ialah pengeluar yang menawarkan kategori kabel kuasa, kapal selam, kawalan, kalis air dan tahan kakisan. Memadankan reka bentuk kabel yang tepat kepada setiap litar dan zon pemasangan boleh meningkatkan kebolehpercayaan sistem, memudahkan penyelenggaraan dan mengurangkan kerosakan automasi yang boleh dielakkan.

Soalan Lazim

S: Bolehkah wayar elektrik biasa digunakan pada bot?

J: Hanya apabila pembinaan, penyenaraian, penarafan alam sekitar dan kaedah pemasangannya memenuhi peraturan kapal yang berkenaan. Wayar rumah lokasi kering biasa tidak boleh dianggap sebagai pengganti lalai.

S: Adakah semua Kabel Marin dibuat dengan tembaga tin?

J: Tidak. Tembaga tin adalah perkara biasa dalam sesetengah pendawaian bot, tetapi produk marin mungkin menggunakan tembaga kosong, tembaga tin atau aluminium bergantung pada aplikasi dan standard.

S: Apakah Kabel Marin yang sesuai untuk automasi marin?

J: Pilihan mungkin termasuk kawalan berbilang teras atau kabel instrumentasi dengan lembapan, kakisan, kebakaran, voltan, suhu dan penarafan mekanikal yang sesuai untuk zon pemasangan.

S: Adakah kabel kalis air sama dengan Kabel Marin?

A: Tidak semestinya. Kalis air menangani kemasukan air, manakala kesesuaian marin juga mungkin memerlukan rintangan kakisan, prestasi nyalaan, fleksibiliti, penyaringan, perlindungan mekanikal dan pematuhan khusus kapal.

S: Adakah setiap kabel automasi marin memerlukan perisai?

J: Tidak. Perisai dipilih mengikut kepekaan isyarat, bunyi elektrik berdekatan, arahan peralatan, reka bentuk pembumian dan penghalaan. Banyak litar kuasa tidak memerlukan penyaringan yang sama seperti instrumentasi.
