Slana voda samo je jedan od razloga zašto se obični kabel kvari na moru. Kontinuirana vlaga, vibracije, ulje, izloženost ultraljubičastom zračenju, rizik od požara, uske rute, elektromagnetski šum i mehanička opterećenja mogu napasti različite dijelove istog električnog sustava. Pomorski kabel stoga nije definiran jednom bojom plašta ili riječju 'vodootporan'. Postaje pomorski kada njegova potpuna konstrukcija, dokazi testiranja i prikladnost instalacije odgovaraju dokumentiranoj pomorskoj usluzi. Odjeljci u nastavku objašnjavaju odlučujuće značajke dizajna, standarde koji stoje iza njih i pitanja koja bi kupci trebali postaviti prije nego što odobre kabel za plovila, energiju na moru, automatizaciju ili potopljene veze.

Marine Grade znači dokazanu sposobnost za definiranu uslugu

'Marine grade' je opis izvedbe, a ne jedan univerzalni dizajn kabela. Baterijski krug male letjelice, upravljački ormarić na moru, dovod energije platforme i izvozna ruta podmornice suočavaju se s vrlo različitim električnim i mehaničkim zahtjevima. Kabel namijenjen za jednu lokaciju može biti neprikladan za drugu čak i ako su oba proizvoda otporna na vlagu. Ispravna specifikacija počinje naponom, strujom, funkcijom strujnog kruga, načinom postavljanja, uvjetima okoline, očekivanim kretanjem, strategijom požara i pravilima primjenjivog tijela ili klasifikacijskog društva.

Ta se razlika odražava u samim standardima. UL 1426 identificira brodske kabele kao posebnu kategoriju proizvoda, dok IEC 60092-350 pokriva konstrukciju i testiranje energetskih, upravljačkih i instrumentacijskih kabela u fiksnim brodskim i offshore sustavima. IEEE 1580 se odnosi na kabele s nazivnim naponom od 300 V do 35 kV za pomorska plovila i fiksne ili plutajuće objekte. Ovi opsegi pokazuju zašto kupac nikada ne bi trebao odobriti pomorski kabel samo na temelju širokog marketinškog opisa.

Granica usluge također je važna. Kabel instaliran unutar zaštićene strojarnice nije izložen istim silama kao onaj koji se povlači preko morskog dna. Podmorski sustavi moraju uzeti u obzir prodor vode, instalacijsku napetost, vanjski tlak, interakciju morskog dna i dugoročnu mehaničku zaštitu. DNV tretira certifikaciju podmorskih energetskih kabela kao posebnu disciplinu prema DNV-ST-0359, dok IEC ima zaseban standard za fiksne brodske i offshore kabele od optičkih vlakana. Marine klasa stoga znači provjerenu prikladnost za navedenu lokaciju, a ne automatsku prikladnost svugdje u blizini vode.

Konstrukcijske značajke koje određuju pouzdanost pomorskog kabela

Vodič mora podnijeti potrebno opterećenje dok tolerira očekivanu instalaciju i pomicanje. Višežilni bakar široko se koristi u ožičenju plovila jer višežilna konstrukcija podnosi usmjeravanje i vibracije bolje od čvrstog vodiča. Pokositrene niti uobičajene su u nekim brodovima i primjenama za spajanje jer premaz pruža dodatnu zaštitu tamo gdje vlaga dopre do izloženog metala, ali samo pokositrenje ne čini kabel pomorskim. Projekti za napajanje na moru i podmorju mogu koristiti bakrene ili aluminijske vodiče kada to dopuštaju primjenjivi dizajn, nazivni napon, priključci i zahtjevi projekta.

Izolacija osigurava električno odvajanje, dok je vanjski omotač okrenut prema okolini. Ovi slojevi moraju biti odabrani za stvarnu kombinaciju topline, morske vode, ulja, goriva, kemikalija, sunčeve svjetlosti, abrazije i požara. An Kabel otporan na ulje može biti prikladan oko strojeva, hidrauličkih sustava ili opreme za obradu, ali otpornost na ulje ne dokazuje automatski prikladnost za kontinuirano uranjanje. Slično, a Kabel otporan na koroziju i dalje mora imati ispravnu električnu ocjenu, ponašanje pri požaru i mehanički dizajn. IEC 60092-360 posebno se bavi električnim, mehaničkim i posebnim karakteristikama materijala za izolaciju i plašt za brodske i pučinske kabele.

Vodootpornost također mora biti precizno definirana. Povremeno prskanje, vlažan zrak, privremena poplava i trajna podmorska instalacija nisu ekvivalentni uvjeti ispitivanja. A Vodootporni kabel može koristiti izolaciju otpornu na vlagu i brtvene strukture za vlažna okruženja, dok konstrukcije za napajanje podmornica mogu dodati uzdužne trake za blokiranje vode, radijalne barijere, metalne omotače i oklopnu vanjsku zaštitu. Kupci bi trebali pitati odnosi li se navedena zaštita na gotov kabel, pojedinačne jezgre, stanje oštećenog omotača ili samo netaknuti vanjski omotač.

Oklop i zaštita rješavaju različite probleme. Oklop od čelične žice ili trake štiti od sila povlačenja, udara, pritiska i trenja morskog dna, ali povećava promjer, težinu, krutost i složenost završetka. Električni zasloni i metalni štitovi kontroliraju električna polja ili smanjuju elektromagnetske smetnje; posebno su relevantni u blizini pogona s promjenjivom frekvencijom, motora, senzora, komunikacijskih mreža i opreme za automatizaciju. Snažan dizajn pomorskog kabela kombinira samo slojeve potrebne za njegovu uslugu umjesto dodavanja oklopa ili zaštite bez obzira na radijus savijanja, uzemljenje, rasipanje topline i prostor za ugradnju.

Uskladite kabel s njegovom stvarnom zonom izloženosti

Pomorska automatizacija općenito se oslanja na upravljačke, instrumentalne, podatkovne i komunikacijske krugove, a ne na jednu generičku vrstu kabela. Cjelovitost signala može zahtijevati upredene parice, individualno ili skupno zaštitno mjerenje, kontrolirane električne karakteristike i odvajanje od energetskih kabela. IEC 60092-376 odnosi se na oklopljene i neoklopljene upravljačke i instrumentacijske kabele za fiksne brodske i priobalne instalacije, dok IEC 60092-378 pokriva fiksne kabele od optičkih vlakana. An Offshore optički kabel može dodatno koristiti smjese za blokiranje vode, zaštitu od čelične žice i vanjski omotač otporan na koroziju kada komunikacija mora prijeći podvodni put.

Pučinske energetske te naftne i plinske platforme dodaju daljnje razlike. Niskonaponski energetski kabeli za fiksne brodske i offshore instalacije spadaju u IEC 60092-353, dok su srednjenaponske izvedbe do 18/30 kV obuhvaćene IEC 60092-354. Opasna mjesta mogu nametnuti dodatne zahtjeve za konstrukciju, plamen, instalaciju i certificiranje, tako da je otpornost na ulje samo jedan dio procjene. Propisi za brodove Sjedinjenih Država, na primjer, identificiraju IEEE 1580, UL 1309 i relevantne standarde IEC 60092 među priznatim odredbama za kabele za određene instalacije na opasnim lokacijama.

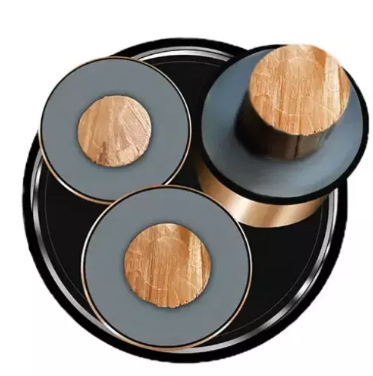

Podmorski prijenos pripada drugoj razini dizajna. The Asortiman visokonaponskih podmorskih kabela koje predstavlja Yongchuang uključuje bakrene ili aluminijske vodiče, XLPE izolaciju, slojeve koji blokiraju vodu i čeličnu žicu ili oklop od čelične trake. Njegove navedene primjene uključuju pučinske vjetroelektrane, prijenos na otoke, obalne mrežne veze i napajanje offshore platforme. Ove značajke ilustriraju kako podmorski pomorski kabel mora kombinirati električnu izolaciju s čvrstoćom instalacije i dugotrajnom zaštitom od sila vode i morskog dna.

Standardi i dokumenti koji dokazuju prikladnost

Oznaka na plaštu trebala bi identificirati više od proizvođača i napona. Ovisno o primjeni, kupci mogu trebati standardnu ​​oznaku, veličinu vodiča, broj jezgri, temperaturnu oznaku, naponsku klasu, oznaku otpornosti na požar, vrstu plašta i sljedivost proizvodnje. Za sjevernoameričke brodove za rekreaciju projektni dokumenti mogu upućivati ​​na ABYC E-11 i UL 1426. Veća plovila i objekti na moru obično koriste seriju IEC 60092, IEEE 1580, UL 1309, pravila države zastave ili zahtjeve klasifikacije koje je odabralo tijelo nadležno za projekt.

Korisno podnošenje telegrama trebalo bi povezati svaku važnu tvrdnju s dokazom. Paket pregleda može sadržavati tablicu tehničkih podataka, konstrukcijski crtež, primjenjivi standard, izvješće o tipskom ispitivanju, zahtjeve za rutinsko ispitivanje, podatke o materijalu, duljinu bubnja, ograničenja savijanja, ograničenja povlačenja i relevantnu potvrdu o odobrenju. Gdje je potrebna klasifikacija, potvrdite da odobrenje pokriva točnu obitelj kabela i predviđenu uslugu, a ne nepovezani proizvod iz iste tvornice. DNV razlikuje ocjenu dizajna, odobrenje tipa, inspekciju, verifikaciju i testiranje kao zasebne usluge certificiranja, što pokazuje zašto logotip ili opći certifikat ne bi trebali zamijeniti pregled dokumenata.

Standardi bi također trebali odgovarati funkciji kabela. IEC 60092-350 pruža opću konstrukciju i metode ispitivanja, ali zasebni dijelovi pokrivaju napajanje, kontrolu, instrumentaciju, optička vlakna, materijale i instalaciju. Certifikat za jedno ispitivanje ne utvrđuje usklađenost sa svim traženim svojstvima. Kupci bi trebali izraditi matricu sukladnosti koja navodi svaki projektni zahtjev, primjenjivu klauzulu ili test, podnesene dokaze i sva odstupanja koja zahtijevaju inženjersko odobrenje. Ova metoda čini značenje 'pomorskog stupnja' provjerljivim umjesto subjektivnim.

Instalacija može sačuvati ili uništiti dizajn

Čak i ispravno certificirani pomorski kabel može rano otkazati kada instalacija prijeđe svoja mehanička ograničenja ili dopusti da voda dođe do završetka. Usmjeravanje treba poštivati ​​minimalni radijus savijanja proizvođača, maksimalnu napetost povlačenja, dopušteni razmak nosača i temperaturu ugradnje. Kablove treba zaštititi od oštrih rubova, stajaće vode, vrućih površina, pokretnih strojeva i mjesta gdje ih održavanje može zgnječiti ili posjeći. IEC 60092-352 bavi se odabirom kabela, instalacijom i radnim uvjetima, dok propisi za plovila također naglašavaju zaštitu od vremenskih uvjeta, izbjegavanje oštrih zavoja i potporu protiv habanja.

Završeci zaslužuju istu pozornost kao i tijelo kabela. Uvodnice moraju odgovarati promjeru kabela, materijalu plašta, rasporedu oklopa, ocjeni kućišta i zahtjevima opasnog područja gdje je primjenjivo. Veza štita i oklopa treba slijediti dizajn sustava; improvizirana veza može stvoriti elektromagnetske probleme, cirkulirajuće struje ili neučinkovitu zaštitu od greške. Metalni oklop također može zahtijevati električni kontinuitet i uzemljenje u skladu s primjenjivim pravilima plovila, dok veze mogu zahtijevati zaštitna kućišta. Pouzdana pomorska instalacija stoga tretira kabele, uvodnice, konektore, nosače, protupožarne zaustavljače i inspekcijski pristup kao jedan koordinirani sustav.

Inspekciju treba nastaviti nakon puštanja u pogon. Potražite labave uvodnice, oštećene omotače, proizvode korozije, pregrijavanje, omotače omekšane uljem, zgnječene nosače, pretjerano savijanje i vodu na mjestima završetka. Promjene u izolacijskom otporu, kvaliteti signala ili radnoj temperaturi mogu dati ranije upozorenje od vidljivog kvara. Zapisi bi trebali identificirati instalirani kabel, rutu, rezultate ispitivanja, povijest popravaka i promjene okoline. Ove prakse pomažu u očuvanju performansi za koje je dizajnirana izvorna specifikacija pomorskog kabela.

FAQ

P: Je li svaki vodootporni kabel pomorski kabel?

O: Ne. Vodootpornost se odnosi samo na jedno izlaganje. Prikladnost za pomorsku plovidbu također može zahtijevati provjerenu učinkovitost protiv vibracija, ulja, vatre, UV zračenja, korozije, pritiska i mehaničkih oštećenja.

P: Mora li pomorski kabel uvijek koristiti pokositreni bakar?

O: Ne uvijek. Pokositreni užetni bakar je uobičajen u mnogim brodskim aplikacijama, dok neki pučinski ili podmorski energetski sustavi mogu koristiti bakar ili aluminij prema odobrenom dizajnu.

P: Može li se brodski kabel trajno postaviti pod vodom?

O: Ne automatski. Fiksni brodski kabel i podmorski kabel suočavaju se s različitim zahtjevima za tlak, blokiranje vode, vlačnost, oklop, ugradnju i popravak koji se moraju zasebno procijeniti.

P: Koji se standardi primjenjuju na kabele za offshore platforme?

O: Primjenjivi standardi ovise o naponu, funkciji kruga, lokaciji i autoritetu. Specifikacije se mogu pozivati ​​na IEC 60092, IEEE 1580, UL 1309, pravila klasifikacije i zahtjeve specifične za projekt.

P: Kako kupci mogu provjeriti specifikaciju pomorskog kabela?

O: Pregledajte oznaku plašta, podatkovnu tablicu, konstrukcijski crtež, primjenjive standarde, izvješća o ispitivanju, potvrde o odobrenju, ograničenja ugradnje i potvrdu da svaki dokument pokriva točno ponuđeni kabel.

Zaključak

Kabel postaje brodski kada njegov električni dizajn, materijali, zaštitni slojevi, ispitivanja, dokumentacija i ograničenja ugradnje odgovaraju jasno definiranom morskom okruženju. Sama hidroizolacija nije dovoljna, a ni oklop ni pokositreni vodiči ne mogu zamijeniti kompletnu ocjenu usluge. Yongchuang djeluje kao proizvođač i dobavljač energetskih i specijalnih kabela, s opcijama proizvoda za pomorsku automatizaciju, komunikaciju na moru, napajanje platforme i potopljeni prijenos. Pažljiva specifikacija pomaže korisnicima poboljšati kompatibilnost, pouzdanost, planiranje instalacije i dugoročno održavanje u zahtjevnim pomorskim sustavima.
