Nei progetti industriali e infrastrutturali critici, il guasto dei cavi non è solo un inconveniente, ma rappresenta un enorme rischio operativo e di sicurezza. Quando l'alimentazione principale si interrompe inaspettatamente, intere strutture si fermano. Il percorso non armato spesso non è sufficiente in ambienti fisici difficili. I rischi quotidiani come urti violenti, attrito abrasivo e danni ai roditori possono facilmente distruggere i cavi standard. Specificato correttamente I cavi armati forniscono la protezione meccanica necessaria per sopravvivere a queste condizioni punitive.
Tuttavia, specificare il tipo di armatura sbagliato introduce gravi rischi termici e di sicurezza. Ad esempio, l'utilizzo di un'armatura ferromagnetica su una linea unipolare crea un riscaldamento pericoloso. Fare una scelta sbagliata può letteralmente fondere la tua infrastruttura. Questa guida analizza le motivazioni ingegneristiche, le differenze fondamentali e le realtà di implementazione dell'utilizzo dell'armatura in filo di alluminio (AWA) e dell'armatura in filo di acciaio (SWA). Imparerai come valutare i compromessi meccanici, abbinare i tipi di armatura a specifiche configurazioni di base e garantire una distribuzione dell'energia affidabile e conforme in installazioni di siti complessi.
Punti chiave
Regola applicativa: SWA è lo standard industriale per i cavi multipolari che richiedono la massima resistenza allo schiacciamento e alla trazione; L'AWA è obbligatorio per le configurazioni single-core per prevenire pericolose correnti parassite.
Vincoli termici: il passaggio dall'isolamento in PVC (70°C) a XLPE (90°C) consente valori di corrente più elevati e prolunga la durata operativa del cavo.
Realtà dell'implementazione: la resistenza meccanica superiore dei cavi armati va a scapito del peso e della flessibilità, richiedendo il rigoroso rispetto dei limiti del raggio di curvatura (10x-15x il diametro del cavo) e pressacavi di terminazione specializzati.
Conformità: la corretta messa a terra (resistenza <4Ω) dell'armatura metallica non è negoziabile, in particolare negli ambienti a prova di esplosione classificati ATEX.
Il caso ingegneristico dei cavi armati: protezione e compromessi
Prima di selezionare materiali specifici, è necessario comprendere l'inquadramento del problema aziendale. Gli ingegneri valutano costantemente il rischio di tempi di inattività non programmati causati da danni fisici ai cavi rispetto all'investimento iniziale in una protezione rinforzata. Una linea tagliata da un escavatore smarrito o un cortocircuito causato dai ratti possono interrompere la produzione per giorni. Investire in robuste barriere fisiche mitiga questi rischi operativi in modo efficace.
Benefici primari (risultati)
Integrità meccanica: lo strato metallico difende da forti impatti contundenti e forti compressioni. Ciò si rivela cruciale negli scenari di sepoltura diretta in cui il suolo si sposta e i veicoli passano sopra la testa. Gestisce anche carichi di trazione elevati durante operazioni di trazione difficili, impedendo l'allungamento del rame interno.
Isolamento ambientale e da parassiti: la guaina in plastica standard raramente ferma determinati parassiti. L'armatura metallica fornisce una barriera robusta e impenetrabile contro roditori e termiti. Inoltre, se combinato con una guaina esterna specializzata, blocca l'ingresso di umidità e resiste alla corrosione aggressiva degli idrocarburi presente negli impianti chimici.
Compromessi trasparenti (lente scettica)
Nonostante la loro protezione superiore, I cavi armati introducono sfide di implementazione distinte. È necessario tenere conto di queste realtà durante la fase di progettazione.
Peso aumentato: gli strati metallici aggiunti aumentano significativamente il peso complessivo per metro. Ciò complica la logistica. Avete bisogno di attrezzature di sollevamento più pesanti e dovete valutare attentamente i limiti di carico strutturale nelle installazioni di passerelle portacavi elevate.
Flessibilità ridotta: l'armatura a filo spesso rende difficile la piegatura. Questa rigidità aumenta i tempi di installazione, soprattutto in spazi ristretti o quadri elettrici stretti, rispetto alle alternative non armate altamente flessibili.
AWA vs. SWA: valutazione della giusta categoria di armatura
Scegliere tra alluminio e acciaio non è una questione di qualità. Si basa interamente sulla fisica elettrica e su specifici requisiti meccanici. È necessario allineare il materiale con la configurazione principale.
Armatura in filo di alluminio (AWA)
Caratteristica principale: AWA utilizza fili di alluminio. Rimane completamente non magnetico. Inoltre, pesa circa il 40% in meno rispetto alla sua controparte in acciaio, facilitando le installazioni sopraelevate.
L'imperativo single-core: non devi mai utilizzare SWA su configurazioni single-core. La corrente alternata che scorre attraverso un singolo conduttore genera un campo magnetico fluttuante. Se lo circondi con SWA a base di ferro, il campo magnetico variabile induce correnti parassite all'interno dell'acciaio. Ciò porta rapidamente a un massiccio surriscaldamento, allo scioglimento dell'isolamento e a guasti catastrofici. La natura non magnetica dell'AWA impedisce completamente questo fenomeno.
Compatibilità elettromagnetica (EMC): gli ingegneri spesso preferiscono l'AWA in ambienti sensibili. Aiuta a ridurre al minimo le interferenze del segnale ad alta frequenza, proteggendo la strumentazione e le reti di comunicazione vicine.
Armatura in filo di acciaio (SWA)
Caratteristica principale: SWA è costituito da fili di acciaio ferromagnetico fortemente zincato. Offre la massima resilienza fisica, superando di gran lunga l'alluminio in termini di schiacciamento e resistenza alla trazione.
Applicazione primaria: funge da standard predefinito per le reti multi-core sotterranee ed esterne. In un cavo multipolare (ad esempio trifase), i campi magnetici generati dai singoli conduttori si annullano a vicenda. Poiché il campo magnetico netto si avvicina allo zero, nell'armatura d'acciaio non si formano correnti parassite. Pertanto, SWA funziona in sicurezza senza surriscaldarsi.
Matrice decisionale (logica della selezione)
Utilizza la tabella seguente per guidare la selezione iniziale del materiale in base ai vincoli specifici del sito.
Criteri di valutazione |
Armatura in filo di alluminio (AWA) |
Armatura in filo di acciaio (SWA) |
Compatibilità principale |
Rigorosamente single-core |
Rigorosamente multi-core |
Proprietà magnetiche |
Non magnetico (nessuna corrente parassita) |
Ferromagnetico |
Profilo del peso |
Leggero (~40% più leggero) |
Pesante |
Resistenza meccanica |
Resistenza moderata allo schiacciamento/trazione |
Massima resistenza allo schiacciamento/trazione |
Migliori casi d'uso |
Routing singolo ad alta corrente, sistemi critici EMC, corse sopraelevate |
Condutture per carichi pesanti, interramento diretto nel sottosuolo, impianti industriali |
Anatomia e selezione dei materiali nei cavi armati
Comprendere come sono costruiti questi cavi ti aiuta a specificare i materiali corretti per il tuo ambiente. Possiamo scomporre l'anatomia strutturale strato per strato.
Ripartizione strutturale (strato per strato)
Conduttore: questo è il nucleo attivo che trasporta corrente. I produttori utilizzano in genere rame intrecciato di Classe 2 per la rigidità o rame flessibile di Classe 5. In progetti altamente sensibili al peso o con vincoli di budget, i conduttori in alluminio offrono una valida alternativa.
Isolamento (il fattore limitante): XLPE (polietilene reticolato) domina fortemente il mercato moderno. Supporta una soglia di funzionamento continuo di 90°C. Ciò consente valori di corrente più elevati rispetto ai vecchi isolamenti in PVC, che funzionano in sicurezza solo fino a 70°C. XLPE offre anche proprietà dielettriche superiori.
Biancheria da letto (guaina interna): questo strato di polimero estruso crea un tampone protettivo vitale. Si trova tra i nuclei isolati attivi e l'armatura metallica dura e abrasiva. Senza biancheria da letto, i fili interni sfregherebbero contro il metallo e andrebbero in corto durante la piegatura.
Armatura (AWA/SWA): il robusto strato di difesa meccanica. Assorbe l'impatto, limita l'allungamento e funge da percorso di messa a terra per le correnti di guasto.
Guaina esterna: la barriera ambientale finale. Il PVC standard funziona bene per uso generale interno ed esterno. Il PE (polietilene) fornisce un'eccezionale resistenza ai raggi UV e all'acqua per l'esposizione diretta. L'LSZH (Low Smoke Zero Halogen) diventa obbligatorio negli spazi pubblici chiusi per soddisfare i severi codici antincendio, poiché non rilascia gas tossici quando brucia.

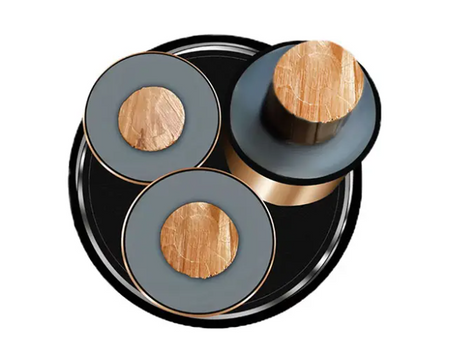

Contesto dei cavi MT
L’implementazione di questi materiali fondamentali per le reti di media tensione richiede un’attenta progettazione. Una qualità elevata Le applicazioni di cavi MT armati con filo di acciaio richiedono un isolamento XLPE molto più spesso per prevenire la formazione di archi ad alta tensione. Inoltre incorporano schermi semiconduttivi interni ed esterni. Questi schermi attenuano le sollecitazioni elettriche sulla superficie isolante. Impediscono concentrazioni di tensione localizzate che potrebbero degradare il polimero nelle sottostazioni e negli ambienti industriali pesanti.
Vincoli di installazione e rischi di implementazione
L'acquisto di materiali di prima qualità non garantisce nulla se il tuo team di installazione ignora i limiti fisici. Le installazioni corazzate richiedono precisione e rispetto di rigide tolleranze meccaniche.
Limiti del raggio di curvatura
Forzare un cavo armato oltre i suoi limiti fisici compromette sia l'armatura metallica che l'isolamento interno. Se pieghi troppo bruscamente i fili di acciaio, si separeranno, esponendo il rivestimento interno. La pratica ingegneristica standard impone limiti di piegatura rigorosi. È necessario mantenere un raggio di curvatura minimo pari a 15 volte il diametro complessivo del cavo per SWA. Per AWA, che si comporta in modo leggermente diverso, è necessario mantenere un raggio pari ad almeno 10 volte il diametro complessivo.
Errore comune: tirare i cavi attorno agli angoli del vassoio ad angolo retto. Utilizzare sempre rulli ad ampio raggio durante la fase di tiro per proteggere la guaina.
Realtà di sepoltura e di percorrenza
L'interramento diretto richiede un'attenta preparazione del sito. Non puoi semplicemente gettare queste linee nella terra. Le trincee richiedono una profondità minima, in genere superiore a 0,7 metri, per evitare gli strumenti di scavo standard e il sollevamento del gelo. È necessario stendere un adeguato letto di sabbia sotto e sopra il cavo. Ciò impedisce alle rocce taglienti di applicare una pressione di carico puntuale sulla guaina esterna. Posizionare sempre un nastro di avvertenza dai colori vivaci a metà del riempimento della trincea per mitigare futuri colpi di scavo.
Terminazione e sigillatura
I connettori di plastica standard falliscono completamente se usati con armature pesanti. Le installazioni richiedono pressacavi AWA o SWA specifici, spesso realizzati in ottone per carichi pesanti. Queste ghiandole specifiche svolgono tre funzioni vitali. Innanzitutto, afferrano saldamente l'armatura metallica, fornendo un enorme scarico della tensione. In secondo luogo, terminano l'armatura con l'involucro dell'attrezzatura. In terzo luogo, comprimono una guarnizione in gomma attorno alla guaina esterna, mantenendo il grado di protezione IP necessario contro l'ingresso di polvere e acqua.
Regole di messa a terra obbligatorie
La sicurezza elettrica dipende interamente dalla capacità di gestire lo strato metallico. L'armatura deve rimanere affidabile e continua da un'estremità all'altra. È necessario collegarlo direttamente alla terra del sistema, puntando a una resistenza target inferiore a 4Ω. Se un guasto meccanico viola l'isolamento, ad esempio un picco che attraversa il cavo, il conduttore sotto tensione tocca l'armatura messa a terra. L'armatura deve trasportare in modo sicuro e istantaneo questa massiccia corrente di guasto direttamente all'interruttore, facendolo scattare prima che il cavo si accenda o fulmini un lavoratore.
Specifiche, conformità e ambienti ad alto rischio
La conformità normativa impone la selezione dei materiali nei settori volatili. È necessario allineare le specifiche con gli standard di settore riconosciuti per garantire la sicurezza legale e operativa.
Implementazioni a prova di esplosione (ATEX).
Negli impianti chimici, nelle raffinerie di petrolio e negli impianti di movimentazione dei cereali, i cavi armati si rivelano vitali per la sicurezza. In queste zone, gas volatili o polvere combustibile sono sospesi nell'aria. La guaina continua in acciaio o alluminio impedisce alle scintille elettriche interne di innescare atmosfere esplosive esterne. Tuttavia è necessario terminare queste righe correttamente. Ciò richiede pressacavi antideflagranti certificati ATEX o IECEx. Questi raccordi specializzati utilizzano una barriera composta per sigillare qualsiasi ingresso di idrocarburi, garantendo una migrazione zero del gas attraverso il nucleo del cavo nella sala di controllo.
Standard di settore da elencare
Gli ingegneri si affidano a strutture consolidate per garantire una qualità costante. Acquisire familiarità con i seguenti standard di base:
BS 5467: funge da standard di base globale per i cavi armati con isolamento termoindurente. Definisce gli spessori richiesti per XLPE, lettiera e diametro dei fili per uso industriale generale.
BS 6724: è necessario fare riferimento a questo standard obbligatorio quando si specificano cavi armati con guaina LSZH. Prevede test rigorosi per l’emissione di fumo e la propagazione del fuoco, garantendo una maggiore sicurezza antincendio nelle aree chiuse occupate da persone.
Azioni del passaggio successivo
Prima di emettere qualsiasi richiesta di preventivo (RFQ), condurre un audit approfondito del sito. Innanzitutto, controlla i rischi meccanici specifici del tuo sito, rilevando il traffico di veicoli e la presenza di parassiti. In secondo luogo, conferma i requisiti di carico per determinare se è necessario il routing single-core (AWA) o multi-core (SWA). Infine, allinea il materiale della guaina esterna alle normative ambientali locali e ai codici antincendio interni.
Conclusione
La scelta tra AWA e SWA non dipende dalla qualità complessiva del materiale. Si basa interamente sulla fisica elettrica, in particolare se si utilizzano linee single o multi-core, e sui requisiti meccanici. Ricorda questi passaggi cruciali di implementazione per garantire l'affidabilità a lungo termine:
Non installare mai SWA ferromagnetico su circuiti unipolari per evitare un catastrofico riscaldamento dovuto a correnti parassite.
Rispettare rigorosamente i limiti del raggio di curvatura (15x diametro per l'acciaio, 10x per l'alluminio) per proteggere l'isolamento XLPE.
Utilizzare sempre pressacavi in ottone adeguati per fissare l'armatura, alleviare la tensione di trazione e mantenere il grado di protezione IP della custodia.
Verificare che la resistenza di terra dell'armatura sia inferiore a 4 Ω per garantire che gli interruttori scattino istantaneamente durante un guasto.
In definitiva, acquistando la massima qualità Il cavo MT o la linea a bassa tensione causeranno comunque guasti se il team ignora i limiti di piegatura, le procedure di terminazione del pressacavo e i protocolli di messa a terra adeguati durante l'implementazione. Proteggi la tua infrastruttura combinando specifiche corrette con un'installazione disciplinata.
Domande frequenti
D: Perché non posso utilizzare SWA per un cavo unipolare?
R: Un cavo unipolare che trasporta corrente alternata produce un campo magnetico fluttuante. Se circondato da un'armatura ferromagnetica in filo di acciaio (SWA), questo campo induce correnti parassite all'interno dell'acciaio. Queste correnti vaganti generano un calore enorme, che scioglie rapidamente l'isolamento e provoca pericolo di incendio. L'armatura in filo di alluminio (AWA) non è magnetica e immune a questo effetto.
D: Qual è la differenza tra SWA e STA?
R: STA sta per Steel Tape Armour, che utilizza strati di acciaio sottili e sovrapposti. È più leggero e offre principalmente protezione interna o fissa contro i roditori e gli urti minori. SWA utilizza fili di acciaio spessi e solidi, che forniscono una resistenza alla trazione di gran lunga superiore per trazioni pesanti, interramento diretto e ambienti esterni accidentati.
D: Il cavo armato deve essere fatto passare in un condotto?
R: No. AWA e SWA sono progettati specificatamente per resistere da soli ad ambienti difficili. I loro robusti strati metallici li rendono adatti all'interramento diretto e alle corse all'aperto esposte. Farli funzionare all'interno di un condotto aggiuntivo è generalmente ridondante e complica l'installazione, a meno che non sia strettamente imposto dai regolamenti edilizi iperlocali.
