Bei kritischen Industrie- und Infrastrukturprojekten ist ein Kabelausfall nicht nur eine Unannehmlichkeit, sondern ein massives Betriebs- und Sicherheitsrisiko. Wenn eine Hauptstromversorgung unerwartet ausfällt, stehen ganze Anlagen still. In rauen physischen Umgebungen ist eine ungepanzerte Streckenführung häufig unzureichend. Alltägliche Gefahren wie starke Stöße, abrasive Reibung und Schäden durch Nagetiere können die Standardverkabelung leicht zerstören. Richtig spezifiziert Gepanzerte Kabel bieten den notwendigen mechanischen Schutz, um diese harten Bedingungen zu überstehen.
Die Angabe des falschen Panzerungstyps birgt jedoch erhebliche thermische und Sicherheitsrisiken. Beispielsweise führt die Verwendung einer ferromagnetischen Panzerung an einer einadrigen Leitung zu gefährlicher Erwärmung. Eine falsche Wahl kann Ihre Infrastruktur buchstäblich zum Schmelzen bringen. In diesem Leitfaden werden die technischen Gründe, Kernunterschiede und Implementierungsrealitäten der Verwendung von Aluminium Wire Armor (AWA) und Steel Wire Armor (SWA) aufgeschlüsselt. Sie erfahren, wie Sie mechanische Kompromisse bewerten, Panzerungstypen an bestimmte Kernkonfigurationen anpassen und eine zuverlässige, konforme Stromverteilung über komplexe Standortinstallationen hinweg sicherstellen.
Wichtige Erkenntnisse
Anwendungsregel: SWA ist der Industriestandard für mehradrige Kabel, die maximale Druck- und Zugfestigkeit erfordern; AWA ist für Single-Core-Aufbauten zwingend erforderlich, um gefährliche Wirbelströme zu verhindern.
Thermische Einschränkungen: Die Aufrüstung von PVC- (70 °C) auf XLPE-Isolierung (90 °C) ermöglicht höhere Nennströme und verlängert die Betriebslebensdauer des Kabels.
Umsetzungsrealität: Die überlegene mechanische Festigkeit armierter Kabel geht zu Lasten von Gewicht und Flexibilität – sie erfordert die strikte Einhaltung von Biegeradiusgrenzen (10x–15x Kabeldurchmesser) und spezielle Anschlussverschraubungen.
Konformität: Eine ordnungsgemäße Erdung (Widerstand <4 Ω) der Metallpanzerung ist nicht verhandelbar, insbesondere in explosionsgeschützten Umgebungen mit ATEX-Einstufung.
Der technische Fall für gepanzerte Kabel: Schutz vs. Kompromisse
Bevor Sie bestimmte Materialien auswählen, müssen Sie die Geschäftsproblematik verstehen. Ingenieure bewerten ständig das Risiko ungeplanter Ausfallzeiten, die durch physische Kabelschäden verursacht werden, im Vergleich zu den Vorabinvestitionen in robusten Schutz. Eine von einem Bagger durchtrennte Leitung oder ein durch Ratten verursachter Kurzschluss kann die Produktion tagelang lahmlegen. Durch die Investition in robuste physische Barrieren werden diese Betriebsrisiken wirksam gemindert.
Hauptvorteile (Ergebnisse)
Mechanische Integrität: Die Metallschicht schützt vor starken stumpfen Stößen und starkem Druck. Dies erweist sich bei Direktbestattungsszenarien, bei denen sich der Boden bewegt und Fahrzeuge darüber hinwegfahren, von entscheidender Bedeutung. Es hält auch hohen Zugbelastungen bei schwierigen Zugvorgängen stand und verhindert so eine Dehnung des inneren Kupfers.
Umwelt- und Schädlingsisolierung: Standard-Kunststoffummantelungen stoppen selten bestimmte Schädlinge. Metallpanzerungen bilden eine robuste, undurchdringliche Barriere gegen Nagetiere und Termiten. Darüber hinaus blockiert es in Kombination mit einer speziellen Außenummantelung das Eindringen von Feuchtigkeit und widersteht aggressiver Kohlenwasserstoffkorrosion, wie sie in Chemieanlagen auftritt.
Transparente Kompromisse (skeptische Linse)
Trotz ihres überlegenen Schutzes Gepanzerte Kabel bringen besondere Herausforderungen bei der Implementierung mit sich. Sie müssen diese Realitäten während der Entwurfsphase berücksichtigen.
Erhöhtes Gewicht: Hinzugefügte Metallschichten erhöhen das Gesamtgewicht pro Meter deutlich. Dies erschwert die Logistik. Sie benötigen schwerere Hebegeräte und müssen die strukturellen Belastungsgrenzen bei erhöhten Kabelrinneninstallationen sorgfältig abwägen.
Reduzierte Flexibilität: Eine dicke Drahtarmierung erschwert das Biegen. Diese Steifigkeit verlängert die Installationszeit, insbesondere in engen Räumen oder engen Schaltschränken, im Vergleich zu hochflexiblen, ungepanzerten Alternativen.
AWA vs. SWA: Bewertung der richtigen Rüstungskategorie
Die Wahl zwischen Aluminium und Stahl ist keine Frage der Qualität. Es beruht ausschließlich auf der elektrischen Physik und spezifischen mechanischen Anforderungen. Sie müssen das Material an Ihrer Kernkonfiguration ausrichten.
Aluminiumdrahtpanzerung (AWA)
Kerncharakteristik: AWA verwendet Aluminiumdrähte. Es bleibt völlig unmagnetisch. Darüber hinaus wiegt es etwa 40 % weniger als sein Gegenstück aus Stahl, was die Installation über Kopf erleichtert.
Der Single-Core-Imperativ: Sie dürfen SWA niemals in Single-Core-Setups verwenden. Der durch einen einzelnen Leiter fließende Wechselstrom erzeugt ein schwankendes Magnetfeld. Wenn Sie dieses mit eisenbasiertem SWA umgeben, induziert das sich ändernde Magnetfeld Wirbelströme im Stahl. Dies führt schnell zu einer massiven Überhitzung, zum Schmelzen der Isolierung und zu einem katastrophalen Ausfall. Die nichtmagnetische Natur von AWA verhindert dieses Phänomen vollständig.
Elektromagnetische Verträglichkeit (EMV): Ingenieure bevorzugen häufig AWA in sensiblen Umgebungen. Es trägt dazu bei, hochfrequente Signalstörungen zu minimieren und benachbarte Instrumentierungs- und Kommunikationsnetzwerke zu schützen.
Stahldrahtpanzerung (SWA)
Kerncharakteristik: SWA besteht aus stark verzinkten, ferromagnetischen Stahldrähten. Es bietet maximale physikalische Belastbarkeit und übertrifft Aluminium in Bezug auf Druckfestigkeit und Zugfestigkeit bei weitem.
Hauptanwendung: Dies dient als Standardstandard für unterirdische und Outdoor-Netzwerke mit mehreren Kernen. Bei einem mehradrigen Kabel (z. B. dreiphasig) heben sich die von den einzelnen Adern erzeugten Magnetfelder praktisch gegenseitig auf. Da das Nettomagnetfeld gegen Null geht, bilden sich in der Stahlpanzerung keine Wirbelströme. Daher arbeitet SWA sicher und ohne Überhitzung.
Entscheidungsmatrix (Shortlisting-Logik)
Nutzen Sie die folgende Tabelle als Leitfaden für Ihre anfängliche Materialauswahl basierend auf spezifischen Standortbeschränkungen.
Bewertungskriterien |
Aluminiumdrahtpanzerung (AWA) |
Stahldrahtpanzerung (SWA) |
Kernkompatibilität |
Streng Single-Core |
Streng Multi-Core |
Magnetische Eigenschaften |
Nicht magnetisch (keine Wirbelströme) |
Ferromagnetisch |
Gewichtsprofil |
Leicht (~40 % leichter) |
Schwergewicht |
Mechanische Festigkeit |
Mäßige Druck-/Zugfestigkeit |
Maximale Druck-/Zugfestigkeit |
Beste Anwendungsfälle |
Hochstrom-Einzelführung, EMV-kritische Anlagen, Freileitungen |
Hochleistungsleitungen, direkte Erdverlegung, Industrieanlagen |
Anatomie und Materialauswahl bei gepanzerten Kabeln
Wenn Sie wissen, wie diese Kabel aufgebaut sind, können Sie die richtigen Materialien für Ihre Umgebung auswählen. Wir können die strukturelle Anatomie Schicht für Schicht aufschlüsseln.
Strukturaufschlüsselung (Schicht für Schicht)
Leiter: Dies ist der aktive stromführende Kern. Hersteller verwenden typischerweise verseiltes Kupfer der Klasse 2 für die Steifigkeit oder flexibles Kupfer der Klasse 5. Bei Projekten mit hohem Gewicht oder begrenztem Budget bieten Aluminiumleiter eine praktikable Alternative.
Isolierung (der begrenzende Faktor): XLPE (vernetztes Polyethylen) dominiert stark den modernen Markt. Es unterstützt einen Dauerbetriebsschwellenwert von 90 °C. Dies ermöglicht höhere Nennströme im Vergleich zu älteren PVC-Isolierungen, die nur bis 70 °C sicher funktionieren. XLPE bietet außerdem hervorragende dielektrische Eigenschaften.
Bettung (Innenhülle): Diese extrudierte Polymerschicht bildet einen wichtigen Schutzpuffer. Es befindet sich zwischen den aktiv isolierten Kernen und der rauen, abrasiven Metallpanzerung. Ohne Einbettung würden die inneren Drähte am Metall scheuern und beim Biegen einen Kurzschluss verursachen.
Panzerung (AWA/SWA): Die robuste mechanische Verteidigungsschicht. Es absorbiert Stöße, begrenzt die Dehnung und dient als Erdungspfad für Fehlerströme.
Äußere Hülle: Die letzte Umweltbarriere. Standard-PVC eignet sich gut für den allgemeinen Innen- und Außenbereich. PE (Polyethylen) bietet außergewöhnliche UV- und Wasserbeständigkeit bei direkter Exposition. LSZH (Low Smoke Zero Halogen) wird in geschlossenen öffentlichen Räumen zur Einhaltung strenger Brandschutzbestimmungen vorgeschrieben, da bei der Verbrennung keine giftigen Gase freigesetzt werden.

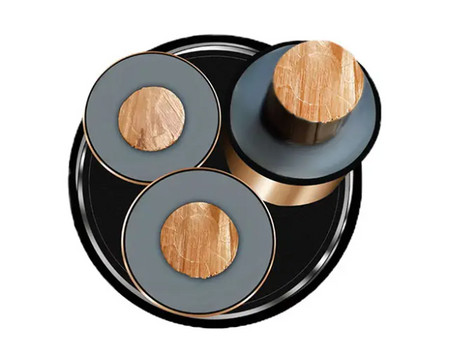

MV-Kabelkontext
Die Skalierung dieser grundlegenden Materialien für Mittelspannungsnetze erfordert eine sorgfältige Planung. Eine hochwertige Stahldrahtgepanzerte MV-Kabelanwendungen erfordern eine viel dickere XLPE-Isolierung, um Hochspannungslichtbögen zu verhindern. Darüber hinaus verfügen sie über innere und äußere halbleitende Schirme. Diese Schirme glätten elektrische Spannungen auf der Isolieroberfläche. Sie verhindern lokale Spannungskonzentrationen, die das Polymer in Umspannwerken und Schwerindustrieumgebungen schädigen könnten.
Installationsbeschränkungen und Implementierungsrisiken
Der Kauf hochwertiger Materialien bietet keine Garantie, wenn Ihr Installationsteam die physischen Grenzen ignoriert. Gepanzerte Anlagen erfordern Präzision und die Einhaltung strenger mechanischer Toleranzen.
Biegeradiusgrenzen
Wenn ein gepanzertes Kabel seine physischen Grenzen überschreitet, werden sowohl die Metallarmierung als auch die innere Isolierung beeinträchtigt. Wenn Sie Stahldrähte zu stark biegen, lösen sie sich und legen die innere Bettung frei. Die übliche technische Praxis schreibt strenge Biegegrenzen vor. Sie müssen einen Mindestbiegeradius von 15x dem Gesamtkabeldurchmesser für SWA einhalten. Für AWA, das sich etwas anders verhält, müssen Sie einen Radius von mindestens dem 10-fachen des Gesamtdurchmessers einhalten.
Häufiger Fehler: Kabel an rechtwinkligen Wannenecken festziehen. Verwenden Sie während der Zugphase immer Rollen mit großem Radius, um die Hülle zu schützen.
Bestattungs- und Routing-Realitäten
Eine direkte Erdverlegung erfordert eine sorgfältige Vorbereitung des Standorts. Man kann diese Leitungen nicht einfach in den Dreck verlegen. Gräben erfordern eine Mindesttiefe, typischerweise mehr als 0,7 Meter, um Standard-Aushubwerkzeuge und Frostauftrieb zu vermeiden. Unter und über dem Kabel muss eine geeignete Sandbettung angebracht werden. Dadurch wird verhindert, dass spitze Steine einen punktuellen Druck auf den Außenmantel ausüben. Bringen Sie immer ein Warnband in leuchtenden Farben auf halber Höhe der Grabenverfüllung an, um künftige Ausgrabungsschläge abzumildern.
Terminierung und Versiegelung
Standard-Kunststoffverbinder versagen vollständig, wenn sie mit schwerer Panzerung verwendet werden. Installationen erfordern spezielle AWA- oder SWA-Kabelverschraubungen, die häufig aus hochbelastbarem Messing gefertigt sind. Diese spezifischen Drüsen erfüllen drei lebenswichtige Funktionen. Erstens greifen sie sicher in die Metallpanzerung und sorgen so für eine massive Zugentlastung. Zweitens schließen sie die Panzerung des Gerätegehäuses ab. Drittens komprimieren sie eine Gummidichtung um den Außenmantel und gewährleisten so die erforderliche IP-Schutzart gegen das Eindringen von Staub und Wasser.
Obligatorische Erdungsregeln
Die elektrische Sicherheit hängt ganz davon ab, wie gut Sie mit der Metallschicht umgehen. Die Panzerung muss von Ende zu Ende zuverlässig durchgehend bleiben. Sie müssen es direkt an der Systemerde erden und einen Zielwiderstand von weniger als 4 Ω anstreben. Wenn ein mechanischer Fehler die Isolierung durchbricht – beispielsweise wenn ein Dorn durch das Kabel dringt –, berührt der stromführende Leiter die geerdete Armierung. Die Panzerung muss diesen massiven Fehlerstrom sicher und sofort direkt zum Leistungsschalter leiten und ihn auslösen, bevor sich das Kabel entzündet oder einen Arbeiter durch einen Stromschlag tötet.
Spezifikation, Compliance und Umgebungen mit hohem Risiko
Die Einhaltung gesetzlicher Vorschriften bestimmt die Materialauswahl in volatilen Sektoren. Sie müssen Ihre Spezifikationen an anerkannten Industriestandards ausrichten, um die Rechts- und Betriebssicherheit zu gewährleisten.
Explosionsgeschützte (ATEX) Einsätze
In Chemiefabriken, Ölraffinerien und Getreideumschlaganlagen erweisen sich armierte Kabel als entscheidend für die Sicherheit. In diesen Zonen schweben flüchtige Gase oder brennbarer Staub in der Luft. Der durchgehende Stahl- oder Aluminiummantel verhindert, dass interne elektrische Funken externe explosionsfähige Atmosphären entzünden. Allerdings müssen Sie diese Leitungen korrekt terminieren. Dies erfordert ATEX- oder IECEx-zertifizierte explosionsgeschützte Verschraubungen. Diese Spezialarmaturen verwenden eine Verbundbarriere, um jegliches Eindringen von Kohlenwasserstoffen abzudichten und sicherzustellen, dass keine Gasmigration durch den Kabelkern in den Kontrollraum erfolgt.
Branchenstandards für die Auswahl
Ingenieure verlassen sich auf etablierte Frameworks, um eine gleichbleibende Qualität sicherzustellen. Machen Sie sich mit den folgenden Grundstandards vertraut:
BS 5467: Dies dient als globaler Basisstandard für duroplastisch isolierte, armierte Kabel. Es definiert die erforderlichen Dicken für XLPE-, Bettungs- und Drahtstärken für den allgemeinen industriellen Einsatz.
BS 6724: Sie müssen sich auf diesen verbindlichen Standard beziehen, wenn Sie armierte Kabel mit LSZH-Ummantelung spezifizieren. Darin werden strenge Tests zur Rauchemission und Brandausbreitung beschrieben, die einen verbesserten Brandschutz in geschlossenen, von Menschen bewohnten Bereichen gewährleisten.
Nächste Schritte
Bevor Sie Angebotsanfragen (RFQs) stellen, führen Sie eine gründliche Standortprüfung durch. Überprüfen Sie zunächst die spezifischen mechanischen Risiken Ihres Standorts und notieren Sie dabei den Fahrzeugverkehr und das Vorhandensein von Schädlingen. Zweitens bestätigen Sie Ihre Lastanforderungen, um festzustellen, ob Sie Single-Core- (AWA) oder Multi-Core-Routing (SWA) benötigen. Richten Sie abschließend Ihr Außenmantelmaterial an den örtlichen Umweltvorschriften und den Brandschutzbestimmungen für Innenräume aus.
Abschluss
Die Wahl zwischen AWA und SWA hängt nicht von der Gesamtmaterialqualität ab. Es hängt vollständig von der elektrischen Physik ab, insbesondere davon, ob Sie ein- oder mehradrige Leitungen betreiben, und von Ihren mechanischen Anforderungen. Denken Sie an diese entscheidenden Implementierungsschritte, um eine langfristige Zuverlässigkeit sicherzustellen:
Installieren Sie niemals ferromagnetische SWA in einadrigen Stromkreisen, um eine katastrophale Wirbelstromerwärmung zu vermeiden.
Halten Sie sich strikt an die Grenzwerte für den Biegeradius – 15x Durchmesser für Stahl, 10x für Aluminium –, um die XLPE-Isolierung zu schützen.
Verwenden Sie immer geeignete Messingverschraubungen, um die Panzerung zu sichern, Zugspannungen zu entlasten und die IP-Schutzart Ihres Gehäuses aufrechtzuerhalten.
Stellen Sie sicher, dass der Erdungswiderstand Ihrer Panzerung unter 4 Ω liegt, um sicherzustellen, dass die Leistungsschalter bei einem Fehler sofort auslösen.
Letztendlich kaufen Sie die höchste Qualität Mittelspannungskabel oder Niederspannungsleitungen führen immer noch zu Fehlern, wenn Ihr Team bei der Implementierung Biegegrenzen, Verfahren zum Verschraubungsabschluss und ordnungsgemäße Erdungsprotokolle ignoriert. Schützen Sie Ihre Infrastruktur, indem Sie die richtige Spezifikation mit einer disziplinierten Installation kombinieren.
FAQ
F: Warum kann ich SWA nicht für ein einadriges Kabel verwenden?
A: Ein einadriges Kabel, das Wechselstrom führt, erzeugt ein schwankendes Magnetfeld. Wenn es von einer ferromagnetischen Stahldrahtpanzerung (SWA) umgeben ist, induziert dieses Feld Wirbelströme im Stahl. Diese Streuströme erzeugen enorme Hitze, die die Isolierung schnell zum Schmelzen bringt und eine Brandgefahr darstellt. Aluminiumdrahtpanzerung (AWA) ist nicht magnetisch und immun gegen diesen Effekt.
F: Was ist der Unterschied zwischen SWA und STA?
A: STA steht für Steel Tape Armour, bei dem dünne, überlappende Stahlschichten verwendet werden. Es ist leichter und bietet hauptsächlich im Innen- oder Außenbereich Schutz vor Nagetieren und leichten Stößen. SWA verwendet dicke, massive Stahldrähte und bietet eine deutlich höhere Zugfestigkeit für starkes Ziehen, direktes Vergraben und raue Außenumgebungen.
F: Müssen armierte Kabel in einem Kabelkanal verlegt werden?
A: Nein. AWA und SWA wurden speziell dafür entwickelt, selbst rauen Umgebungen standzuhalten. Aufgrund ihrer robusten Metallschichten eignen sie sich für die direkte Erdverlegung und exponierte Verläufe im Freien. Sie in einem zusätzlichen Kabelkanal zu verlegen, ist in der Regel überflüssig und erschwert die Installation, es sei denn, dies ist durch örtliche Bauvorschriften streng vorgeschrieben.
