Pancéřované kabely: Výhody použití kabelů AWA/SWA

V kritických průmyslových a infrastrukturních projektech není selhání kabelů jen nepříjemností – je to obrovské provozní a bezpečnostní riziko. Když nečekaně vypadne hlavní napájení, celé zařízení se zastaví. Neozbrojené směrování často v drsných fyzických prostředích nefunguje. Každodenní nebezpečí, jako jsou silné nárazy, abrazivní tření a poškození hlodavci, mohou snadno zničit standardní kabeláž. Správně specifikováno Pancéřované kabely poskytují nezbytnou mechanickou ochranu, aby přežily tyto trestuhodné podmínky.

Určení nesprávného typu pancéřování však představuje vážná tepelná a bezpečnostní rizika. Například použití feromagnetického pancíře na jednožilovém vedení vytváří nebezpečné zahřívání. Nesprávná volba může doslova rozpustit vaši infrastrukturu. Tato příručka rozebírá konstrukční zdůvodnění, hlavní rozdíly a realitu při používání Aluminium Wire Armor (AWA) a Steel Wire Armor (SWA). Dozvíte se, jak vyhodnocovat mechanické kompromisy, přiřazovat typy pancíře konkrétním konfiguracím jádra a zajistit spolehlivou a vyhovující distribuci energie napříč komplexními instalacemi na místě.

Klíčové věci

• Aplikační pravidlo: SWA je průmyslový standard pro vícežilové kabely vyžadující maximální odolnost proti drcení a tahu; AWA je povinné pro jednojádrové sestavy, aby se zabránilo nebezpečným vířivým proudům.

• Tepelná omezení: Upgrade z PVC (70°C) na XLPE (90°C) izolace umožňuje vyšší jmenovité proudy a prodlužuje provozní životnost kabelu.

• Realita implementace: Vynikající mechanická pevnost pancéřovaných kabelů přichází na úkor hmotnosti a flexibility – vyžadující přísné dodržování limitů poloměru ohybu (10x–15x průměr kabelu) a specializované koncovky.

• Shoda: O správném uzemnění (odpor <4Ω) kovového pancíře se nedá vyjednávat, zejména v prostředích chráněných proti výbuchu podle ATEX.

The Engineering Case for Armored Cables: Protection vs. Trade-offs

Před výběrem konkrétních materiálů musíte pochopit rámec obchodního problému. Inženýři neustále posuzují riziko neplánovaných prostojů způsobených fyzickým poškozením kabelů oproti počáteční investici do robustní ochrany. Přetržené vedení od zatoulaného bagru nebo zkrat způsobený poškozením krysou mohou zastavit výrobu na několik dní. Investice do robustních fyzických bariér tato operační rizika účinně zmírňují.

Primární výhody (výsledky)

• Mechanická integrita: Kovová vrstva chrání proti silným tupým nárazům a silnému stlačení. To se ukazuje jako zásadní ve scénářích přímého pohřbívání, kde se půda přesouvá a vozidla projíždějí nad hlavou. Zvládá také vysoké tahové zatížení při obtížných tažných operacích, čímž zabraňuje roztažení vnitřní mědi.

• Ochrana životního prostředí a izolace škůdců: Standardní plastové opláštění zřídka zastaví odhodlané škůdce. Kovové brnění poskytuje robustní, neprostupnou bariéru proti hlodavcům a termitům. Navíc v kombinaci se specializovaným vnějším pláštěm blokuje pronikání vlhkosti a odolává agresivní uhlovodíkové korozi, která se vyskytuje v chemických závodech.

Transparentní kompromisy (skeptická čočka)

I přes jejich vynikající ochranu, Pancéřované kabely představují různé implementační výzvy. S těmito skutečnostmi musíte počítat ve fázi návrhu.

• Zvýšená hmotnost: Přidané kovové vrstvy výrazně zvyšují celkovou hmotnost na metr. To komplikuje logistiku. Potřebujete těžší zvedací zařízení a musíte pečlivě vyhodnotit limity konstrukčního zatížení ve zvýšených instalacích kabelových žlabů.

• Snížená flexibilita: Silný drátěný pancíř ztěžuje ohýbání. Tato tuhost prodlužuje dobu instalace, zejména ve stísněných prostorách nebo těsných rozvaděčích, ve srovnání s vysoce flexibilními nepancéřovanými alternativami.

AWA vs. SWA: Hodnocení kategorie pravého brnění

Volba mezi hliníkem a ocelí není otázkou kvality. Spoléhá se výhradně na elektrickou fyziku a specifické mechanické požadavky. Materiál musíte zarovnat s konfigurací jádra.

Hliníkové drátěné brnění (AWA)

Charakteristika jádra: AWA používá hliníkové dráty. Zůstává zcela nemagnetické. Navíc váží přibližně o 40 % méně než jeho ocelový protějšek, což usnadňuje instalaci nad hlavou.

Jednojádrový imperativ: Nikdy nesmíte používat SWA v jednojádrových sestavách. Střídavý proud protékající jediným vodičem vytváří kolísavé magnetické pole. Pokud to obklopíte SWA na bázi železa, měnící se magnetické pole indukuje vířivé proudy uvnitř oceli. To rychle vede k masivnímu přehřátí, roztavení izolace a ke katastrofálnímu selhání. Nemagnetická povaha AWA tomuto jevu zcela zabraňuje.

Elektromagnetická kompatibilita (EMC): Inženýři často preferují AWA v citlivých prostředích. Pomáhá minimalizovat rušení vysokofrekvenčního signálu a chrání blízké přístrojové a komunikační sítě.

Steel Wire Armor (SWA)

Charakteristika jádra: SWA se skládá ze silně pozinkovaných feromagnetických ocelových drátů. Nabízí maximální fyzickou odolnost, daleko převyšující hliník v tlaku a pevnosti v tahu.

Primární aplikace: Slouží jako výchozí standard pro vícežilové podzemní a venkovní sítě. U vícežilového kabelu (např. třífázového) se magnetická pole generovaná jednotlivými žilami účinně vzájemně ruší. Protože se čisté magnetické pole blíží nule, v ocelovém pancíři nevznikají vířivé proudy. Proto SWA funguje bezpečně bez přehřívání.

Rozhodovací matice (logika užšího výběru)

Použijte níže uvedenou tabulku jako vodítko pro váš počáteční výběr materiálu na základě konkrétních omezení lokality.

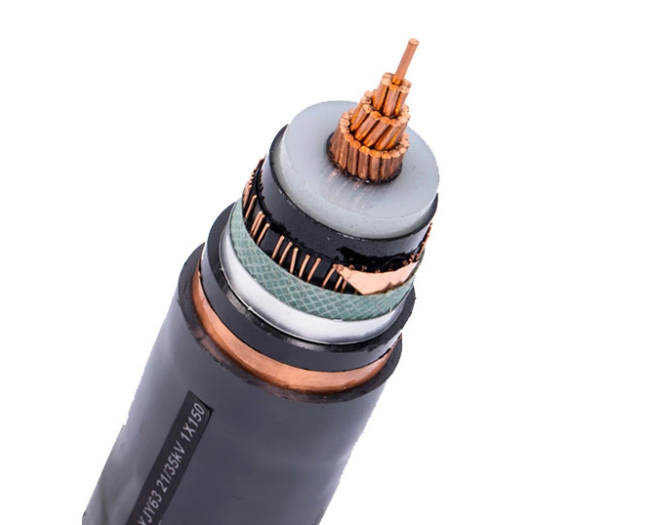

Anatomie a výběr materiálu v pancéřových kabelech

Pochopení toho, jak jsou tyto kabely vyrobeny, vám pomůže určit správné materiály pro vaše prostředí. Strukturální anatomii můžeme rozložit vrstvu po vrstvě.

Strukturální členění (vrstva po vrstvě)

1. Vodič: Toto je aktivní jádro s proudem. Výrobci obvykle používají lankovou měď třídy 2 pro tuhost nebo flexibilní měď třídy 5. V projektech, které jsou vysoce citlivé na hmotnost nebo s omezeným rozpočtem, nabízejí hliníkové vodiče životaschopnou alternativu.

2. Izolace (limitující faktor): XLPE (křížový polyetylen) silně dominuje modernímu trhu. Podporuje nepřetržitý provozní práh 90 °C. To umožňuje vyšší jmenovitý proud ve srovnání se starší PVC izolací, která bezpečně funguje pouze do 70 °C. XLPE také poskytuje vynikající dielektrické vlastnosti.

3. Podestýlka (vnitřní plášť): Tato extrudovaná polymerová vrstva vytváří životně důležitý ochranný nárazník. Je umístěn mezi aktivními izolovanými jádry a drsným, abrazivním kovovým pancířem. Bez podestýlky by se vnitřní dráty odíraly o kov a při ohýbání by se zkratovaly.

4. Brnění (AWA/SWA): Robustní mechanická obranná vrstva. Absorbuje náraz, omezuje natažení a funguje jako uzemňovací cesta pro poruchové proudy.

5. Vnější plášť: Konečná environmentální bariéra. Standardní PVC funguje dobře pro běžné vnitřní i venkovní použití. PE (polyethylen) poskytuje výjimečnou odolnost vůči UV záření a vodě pro přímé vystavení. LSZH (Low Smoke Zero Halogen) se stává povinným v uzavřených veřejných prostorách pro splnění přísných protipožárních předpisů, protože při hoření neuvolňuje žádné toxické plyny.

Kontext MV kabelu

Rozšiřování těchto základních materiálů pro sítě vysokého napětí vyžaduje pečlivé inženýrství. Vysoce kvalitní Aplikace s ocelovým drátěným pancéřovaným kabelem VN vyžadují mnohem silnější izolaci XLPE, aby se zabránilo vysokonapěťovému oblouku. Kromě toho obsahují vnitřní a vnější polovodivé stínění. Tyto clony vyhlazují elektrické pnutí na povrchu izolace. Zabraňují lokalizovaným koncentracím napětí, které by mohly degradovat polymer v rozvodnách a v prostředí těžkého průmyslu.

Omezení instalace a rizika implementace

Nákup prémiových materiálů nic nezaručuje, pokud váš instalační tým ignoruje fyzické limity. Obrněné instalace vyžadují přesnost a dodržování přísných mechanických tolerancí.

Limity poloměru ohybu

Protlačení pancéřovaného kabelu za jeho fyzické limity ohrozí jak kovové pancéřování, tak vnitřní izolaci. Pokud ocelové dráty ohnete příliš ostře, oddělí se a odkryjí vnitřní podestýlku. Standardní technická praxe vyžaduje přísné limity ohybu. Musíte dodržet minimální poloměr ohybu 15násobek celkového průměru kabelu pro SWA. U AWA, které se chová mírně odlišně, musíte zachovat poloměr alespoň 10x celkového průměru.

Častá chyba: Utahování kabelů kolem pravoúhlých rohů žlabu. Během fáze vytahování vždy používejte válečky se širokým poloměrem, abyste chránili pouzdro.

Realita pohřbívání a směrování

Přímý pohřeb vyžaduje pečlivou přípravu místa. Tyto čáry nemůžete jednoduše položit do hlíny. Příkopy vyžadují minimální hloubku, obvykle větší než 0,7 metru, aby se zabránilo standardním výkopovým nástrojům a mrazu. Pod a nad kabelem musíte položit vhodnou pískovou podložku. Tím se zabrání tomu, aby ostré kameny vyvíjely tlak bodového zatížení na vnější plášť. Vždy umístěte pestrobarevnou výstražnou pásku do poloviny zásypu výkopu, abyste zmírnili budoucí stávky při výkopech.

Ukončení a těsnění

Standardní plastové konektory při použití s ​​těžkým pancéřováním zcela selžou. Instalace vyžadují specifické kabelové průchodky AWA nebo SWA, často opracované z odolné mosazi. Tyto specifické žlázy plní tři životně důležité funkce. Nejprve bezpečně uchopí kovové pancéřování a poskytují masivní odlehčení od tahu. Za druhé, ukončují pancéřování ke krytu zařízení. Zatřetí, stlačují pryžové těsnění kolem vnějšího pláště, čímž zachovávají potřebné IP hodnocení proti vnikání prachu a vody.

Povinná pravidla uzemnění

Elektrická bezpečnost závisí výhradně na tom, jak dobře zvládnete kovovou vrstvu. Pancíř musí zůstat spolehlivě nepřetržitý od konce ke konci. Musíte jej uzemnit přímo k uzemnění systému s cílem dosáhnout cílového odporu menšího než 4Ω. Pokud mechanická závada poruší izolaci – jako je hrot proražený kabelem – živý vodič se dotkne uzemněného pancíře. Pancíř musí bezpečně a okamžitě přenést tento masivní poruchový proud přímo do jističe a vypnout jej dříve, než se kabel zapálí nebo zasáhne pracovníka elektrickým proudem.

Specifikace, shoda a vysoce riziková prostředí

Shoda s předpisy určuje výběr materiálu v nestálých sektorech. Musíte uvést své specifikace do souladu s uznávanými průmyslovými standardy, abyste zajistili právní a provozní bezpečnost.

Nasazení v nevýbušném provedení (ATEX).

V chemických závodech, ropných rafinériích a zařízeních na manipulaci s obilím se pancéřové kabely ukazují jako životně důležité pro bezpečnost. V těchto zónách se ve vzduchu usazují těkavé plyny nebo hořlavý prach. Nepřetržitý ocelový nebo hliníkový plášť zabraňuje vnitřním elektrickým jiskrám v zapálení vnější výbušné atmosféry. Tyto řádky však musíte správně ukončit. To vyžaduje ucpávky odolné proti výbuchu s certifikací ATEX nebo IECEx. Tyto specializované armatury používají složenou bariéru k utěsnění veškerého pronikání uhlovodíků, čímž je zajištěna nulová migrace plynu přes jádro kabelu do řídicí místnosti.

Průmyslové standardy do užšího výběru

Inženýři spoléhají na zavedené rámce, aby zajistili konzistentní kvalitu. Seznamte se s následujícími základními standardy:

• BS 5467: Slouží jako globální základní standard pro termosetové izolované, pancéřované kabely. Definuje požadované tloušťky pro XLPE, podestýlku a drátěná měřidla pro obecné průmyslové použití.

• BS 6724: Při specifikaci pancéřovaných kabelů s pláštěm LSZH musíte odkazovat na tuto závaznou normu. Nastiňuje přísné testování emisí kouře a šíření požáru, což zajišťuje zvýšenou požární bezpečnost v uzavřených prostorách obývaných lidmi.

Akce dalšího kroku

Před vystavením jakýchkoli žádostí o cenovou nabídku (RFQ) proveďte důkladný audit webu. Nejprve zkontrolujte specifická mechanická rizika vašeho webu a poznamenejte si provoz vozidel a přítomnost škůdců. Za druhé, potvrďte své požadavky na zatížení, abyste zjistili, zda potřebujete jednojádrové (AWA) nebo vícejádrové (SWA) směrování. Nakonec srovnejte materiál vnějšího pláště s místními předpisy pro životní prostředí a vnitřními požárními předpisy.

Závěr

Výběr mezi AWA a SWA nezávisí na celkové kvalitě materiálu. Spoléhá se výhradně na elektrickou fyziku, konkrétně na to, zda provozujete jedno nebo vícejádrové linky, a na vaše mechanické požadavky. Pamatujte na tyto klíčové implementační kroky, abyste zajistili dlouhodobou spolehlivost:

• Nikdy neinstalujte feromagnetické SWA na jednožilové obvody, aby nedošlo ke katastrofálnímu zahřívání vířivými proudy.

• Přísně dodržujte limity poloměru ohybu – 15x průměr pro ocel, 10x pro hliník – abyste chránili izolaci XLPE.

• Vždy používejte správné mosazné ucpávky k zajištění pancéřování, zmírnění tahového napětí a udržení třídy IP vašeho krytu.

• Ověřte, zda je zemní odpor vašeho pancíře nižší než 4 Ω, abyste zajistili okamžité vypnutí jističů během poruchy.

V neposlední řadě nákup nejvyšší kvality Vn kabel nebo nízkonapěťové vedení bude mít stále za následek selhání, pokud váš tým během implementace ignoruje limity ohybu, postupy zakončení průchodek a správné protokoly uzemnění. Chraňte svou infrastrukturu kombinací správné specifikace s disciplinovanou instalací.

FAQ

Otázka: Proč nemohu použít SWA pro jednožilový kabel?

Odpověď: Jednožilový kabel se střídavým proudem vytváří kolísavé magnetické pole. Pokud je toto pole obklopeno feromagnetickým ocelovým drátěným pancířem (SWA), indukuje v oceli vířivé proudy. Tyto bludné proudy vytvářejí obrovské teplo, které rychle taví izolaci a způsobuje nebezpečí požáru. Aluminium Wire Armor (AWA) je nemagnetické a imunní vůči tomuto efektu.

Otázka: Jaký je rozdíl mezi SWA a STA?

Odpověď: STA je zkratka pro Steel Tape Armour, která využívá tenké, překrývající se ocelové vrstvy. Je lehčí a primárně nabízí vnitřní nebo pevnou ochranu proti hlodavcům a drobným nárazům. SWA používá silné, pevné ocelové dráty, které poskytují mnohem lepší pevnost v tahu pro těžké tahy, přímé zakopání a drsné venkovní prostředí.

Otázka: Musí být pancéřový kabel veden v potrubí?

Odpověď: Ne. AWA a SWA jsou speciálně navrženy tak, aby samy vydržely drsné prostředí. Jejich robustní kovové vrstvy je činí vhodnými pro přímé zahrabávání a exponované venkovní běhy. Jejich provozování uvnitř zvláštního vedení je obecně nadbytečné a komplikuje instalaci, pokud to není přísně nařízeno hyper-místními stavebními předpisy.
