در پروژههای صنعتی و زیرساختی حیاتی، خرابی کابل فقط یک ناراحتی نیست، بلکه یک خطر بزرگ عملیاتی و ایمنی است. هنگامی که یک منبع تغذیه اصلی به طور غیرمنتظره ای کاهش می یابد، کل تاسیسات متوقف می شود. مسیریابی بدون زره اغلب در محیط های فیزیکی خشن کوتاه می آید. خطرات روزمره مانند ضربه های سنگین، اصطکاک ساینده، و آسیب جوندگان می توانند به راحتی سیم کشی استاندارد را از بین ببرند. به درستی مشخص شده است کابل های زره پوش حفاظت مکانیکی لازم را برای زنده ماندن در این شرایط تنبیهی فراهم می کنند.
با این حال، تعیین نوع زره اشتباه خطرات حرارتی و ایمنی شدیدی را به همراه دارد. به عنوان مثال، استفاده از زره فرومغناطیسی در یک خط تک هسته ای گرمایش خطرناکی ایجاد می کند. انتخاب نادرست می تواند به معنای واقعی کلمه زیرساخت شما را ذوب کند. این راهنما منطق مهندسی، تفاوتهای اصلی و واقعیتهای پیادهسازی استفاده از زره سیم آلومینیومی (AWA) و زره سیم فولادی (SWA) را توضیح میدهد. شما یاد خواهید گرفت که چگونه مبادلات مکانیکی را ارزیابی کنید، انواع زره ها را با پیکربندی های هسته خاصی مطابقت دهید، و از توزیع برق قابل اعتماد و سازگار در سراسر تاسیسات پیچیده سایت اطمینان حاصل کنید.
خوراکی های کلیدی
قانون کاربرد: SWA استاندارد صنعتی برای کابلهای چند هستهای است که به حداکثر لهیدگی و مقاومت کششی نیاز دارند. AWA برای تنظیمات تک هسته ای برای جلوگیری از جریان های گردابی خطرناک اجباری است.
محدودیت های حرارتی: ارتقاء از عایق PVC (70 درجه سانتیگراد) به عایق XLPE (90 درجه سانتیگراد) اجازه می دهد تا نرخ جریان بالاتری داشته باشد و طول عمر عملیاتی کابل افزایش یابد.
واقعیت پیادهسازی: استحکام مکانیکی برتر کابلهای زرهدار به قیمت وزن و انعطافپذیری تمام میشود - که نیازمند رعایت دقیق محدودیتهای شعاع خمشی (۱۰×۱۵ برابر قطر کابل) و غدد پایانی تخصصی است.
انطباق: زمین مناسب (مقاومت <4Ω) زره فلزی قابل مذاکره نیست، به ویژه در محیط های ضد انفجار دارای رتبه ATEX.
مورد مهندسی برای کابلهای زرهدار: حفاظت در مقابل مبادلات
قبل از انتخاب مواد خاص، باید چارچوب مشکل کسب و کار را درک کنید. مهندسان دائماً خطر خرابی های برنامه ریزی نشده ناشی از آسیب فیزیکی کابل را در مقابل سرمایه گذاری اولیه در حفاظت ناهموار ارزیابی می کنند. یک خط قطع شده از یک بیل مکانیکی سرگردان یا یک اتصال کوتاه ناشی از آسیب موش می تواند تولید را برای روزها متوقف کند. سرمایه گذاری در موانع فیزیکی قوی این خطرات عملیاتی را به طور موثر کاهش می دهد.
مزایای اولیه (نتایج)
یکپارچگی مکانیکی: لایه فلزی در برابر ضربه های شدید و فشرده سازی شدید محافظت می کند. این امر در سناریوهای دفن مستقیم که در آن خاک جابجا می شود و وسایل نقلیه از بالای سر عبور می کنند بسیار مهم است. همچنین بارهای کششی بالا را در طول عملیات کشیدن دشوار تحمل می کند و از کشش مس داخلی جلوگیری می کند.
جداسازی محیطی و آفات: روکش پلاستیکی استاندارد به ندرت آفات تعیین شده را متوقف می کند. زره فلزی یک سد محکم و غیر قابل نفوذ در برابر جوندگان و موریانه ها ایجاد می کند. علاوه بر این، هنگامی که با پوشش بیرونی تخصصی ترکیب می شود، مانع از ورود رطوبت می شود و در برابر خوردگی هیدروکربنی تهاجمی موجود در کارخانه های شیمیایی مقاومت می کند.
مبادلات شفاف (عدسی شکاک)
علیرغم محافظت عالی آنها، کابلهای زرهدار چالشهای پیادهسازی متمایز را معرفی میکنند. شما باید این واقعیت ها را در مرحله طراحی حساب کنید.
افزایش وزن: لایه های فلزی اضافه شده به طور قابل توجهی وزن کلی در هر متر را افزایش می دهد. این امر لجستیک را پیچیده می کند. شما به تجهیزات بالابر سنگینتری نیاز دارید و باید محدودیتهای بار ساختاری را در تاسیسات سینی کابل با دقت ارزیابی کنید.
کاهش انعطاف پذیری: زره سیم ضخیم خم شدن را دشوار می کند. این سفتی زمان نصب را به خصوص در فضاهای محدود یا کابینت های تابلو برق تنگ در مقایسه با جایگزین های غیر زرهی بسیار انعطاف پذیر افزایش می دهد.
AWA در مقابل SWA: ارزیابی رده زره مناسب
انتخاب بین آلومینیوم و فولاد موضوع کیفیت نیست. این کاملاً به فیزیک الکتریکی و الزامات مکانیکی خاص متکی است. شما باید مواد را با پیکربندی هسته خود تراز کنید.
زره سیم آلومینیومی (AWA)
ویژگی اصلی: AWA از سیم های آلومینیومی استفاده می کند. کاملاً غیر مغناطیسی باقی می ماند. علاوه بر این، وزن آن تقریباً 40٪ کمتر از همتای فولادی خود است که نصب بالای سر را آسان می کند.
الزام تک هسته ای: هرگز نباید از SWA در تنظیمات تک هسته ای استفاده کنید. جریان متناوب که از یک هادی منفرد عبور می کند، یک میدان مغناطیسی نوسانی ایجاد می کند. اگر اطراف آن را با SWA مبتنی بر آهن احاطه کنید، میدان مغناطیسی در حال تغییر باعث ایجاد جریان های گردابی در فولاد می شود. این به سرعت منجر به گرمای بیش از حد عظیم، ذوب شدن عایق و ایجاد خرابی فاجعهبار میشود. ماهیت غیر مغناطیسی AWA به طور کامل از این پدیده جلوگیری می کند.
سازگاری الکترومغناطیسی (EMC): مهندسان اغلب AWA را در محیط های حساس ترجیح می دهند. این کمک می کند تا تداخل سیگنال فرکانس بالا را به حداقل برساند و از ابزار دقیق و شبکه های ارتباطی اطراف محافظت کند.
زره سیم فولادی (SWA)
مشخصه اصلی: SWA از سیم های فولادی به شدت گالوانیزه و فرومغناطیسی تشکیل شده است. حداکثر انعطافپذیری فیزیکی را ارائه میدهد، که از نظر له شدن و کشش بسیار فراتر از آلومینیوم است.
کاربرد اصلی: این به عنوان استاندارد پیش فرض برای شبکه های چند هسته ای زیرزمینی و بیرونی عمل می کند. در یک کابل چند هسته ای (به عنوان مثال، سه فاز)، میدان های مغناطیسی ایجاد شده توسط هر هسته به طور موثر یکدیگر را خنثی می کنند. از آنجایی که میدان مغناطیسی خالص به صفر نزدیک می شود، جریان گردابی در زره فولادی ایجاد نمی شود. بنابراین، SWA با خیال راحت بدون گرم شدن بیش از حد کار می کند.
ماتریس تصمیم (منطق فهرست کوتاه)
از نمودار زیر برای راهنمایی انتخاب مواد اولیه بر اساس محدودیت های سایت خاص استفاده کنید.
معیارهای ارزیابی |
زره سیم آلومینیومی (AWA) |
زره سیم فولادی (SWA) |
سازگاری هسته |
کاملا تک هسته ای |
کاملاً چند هسته ای |
خواص مغناطیسی |
غیر مغناطیسی (بدون جریان گردابی) |
فرومغناطیسی |
مشخصات وزن |
سبک (حدود 40٪ سبک تر) |
سنگین وزن |
استحکام مکانیکی |
مقاومت له شدن/کششی متوسط |
حداکثر مقاومت له شدن/کششی |
بهترین موارد استفاده |
مسیریابی تک جریان بالا، سیستم های EMC بحرانی، اجراهای سربار |
کانال کشی سنگین، دفن مستقیم زیرزمینی، کارخانه های صنعتی |

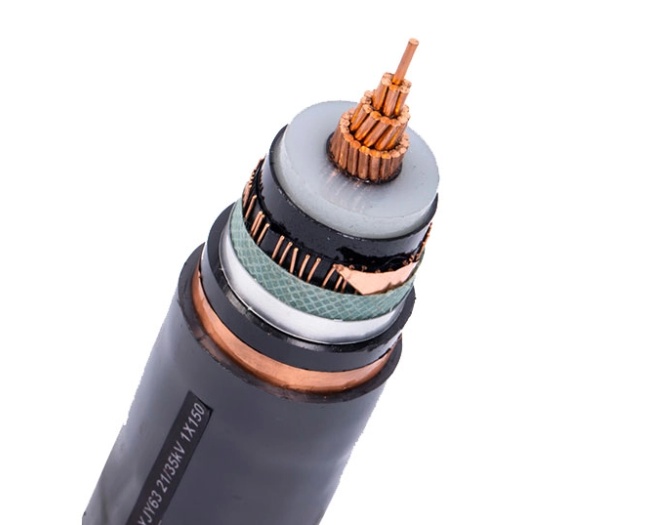

آناتومی و انتخاب مواد در کابل های زره پوش
درک چگونگی ساخت این کابل ها به شما کمک می کند مواد مناسب را برای محیط خود مشخص کنید. ما می توانیم آناتومی ساختاری را لایه به لایه تجزیه کنیم.
شکست ساختاری (لایه به لایه)
هادی: این هسته حامل جریان فعال است. سازندگان معمولاً از مس رشته ای کلاس 2 برای استحکام یا مس انعطاف پذیر کلاس 5 استفاده می کنند. در پروژه های بسیار حساس به وزن یا با بودجه محدود، هادی های آلومینیومی جایگزین مناسبی هستند.
عایق (عامل محدود): XLPE (پلی اتیلن متقاطع) به شدت بر بازار مدرن تسلط دارد. از آستانه عملیات مداوم 90 درجه سانتی گراد پشتیبانی می کند. این اجازه می دهد تا در مقایسه با عایق های پی وی سی قدیمی تر، که با خیال راحت تنها تا دمای 70 درجه سانتیگراد کار می کند، جریان جریان بالاتری داشته باشید. XLPE همچنین خواص دی الکتریک برتر را ارائه می دهد.
بستر (غلاف داخلی): این لایه پلیمری اکسترود شده یک بافر محافظ حیاتی ایجاد می کند. بین هسته های عایق فعال و زره فلزی خشن و ساینده قرار می گیرد. بدون بستر، سیمهای داخلی در برابر فلز میچرخند و در حین خم شدن کوتاه میشوند.
زره (AWA/SWA): لایه دفاعی مکانیکی قوی. ضربه را جذب می کند، کشش را محدود می کند و به عنوان یک مسیر زمینی برای جریان های خطا عمل می کند.
غلاف بیرونی: آخرین مانع محیطی. پی وی سی استاندارد برای مصارف عمومی داخلی و خارجی به خوبی کار می کند. PE (پلی اتیلن) مقاومت استثنایی در برابر اشعه ماوراء بنفش و آب برای قرار گرفتن در معرض مستقیم ایجاد می کند. LSZH (هالوژن کم دود صفر) در فضاهای عمومی سرپوشیده برای رعایت قوانین دقیق آتش سوزی اجباری می شود، زیرا هنگام سوزاندن هیچ گاز سمی آزاد نمی کند.
زمینه کابل MV
افزایش مقیاس این مواد اساسی برای شبکه های ولتاژ متوسط نیاز به مهندسی دقیق دارد. یک با کیفیت بالا کاربردهای کابل MV زره پوش فولادی به عایق XLPE بسیار ضخیمتری برای جلوگیری از ایجاد قوس با ولتاژ بالا نیاز دارند. علاوه بر این، آنها دارای صفحه نمایش های نیمه رسانای داخلی و خارجی هستند. این صفحه نمایش ها تنش های الکتریکی را در سراسر سطح عایق صاف می کنند. آنها از غلظت ولتاژ موضعی که می تواند پلیمر را در پست ها و محیط های صنعتی سنگین تخریب کند، جلوگیری می کند.
محدودیت های نصب و خطرات پیاده سازی
اگر تیم نصب شما محدودیت های فیزیکی را نادیده بگیرد، خرید مواد درجه یک تضمینی نمی کند. تاسیسات زرهی نیاز به دقت و رعایت تلرانس های مکانیکی دقیق دارند.
محدودیت شعاع خمشی
عبور دادن یک کابل زره پوش از محدودیت های فیزیکی آن، هم زره فلزی و هم عایق داخلی را به خطر می اندازد. اگر سیم های فولادی را خیلی تیز خم کنید، از هم جدا می شوند و بستر داخلی نمایان می شود. تمرین استاندارد مهندسی محدودیت های خمشی دقیقی را دیکته می کند. شما باید حداقل شعاع خمشی 15 برابر قطر کلی کابل را برای SWA حفظ کنید. برای AWA، که کمی متفاوت رفتار می کند، باید شعاع حداقل 10 برابر قطر کلی را حفظ کنید.
اشتباه رایج: محکم کردن کابل ها در اطراف گوشه های سینی با زاویه راست. برای محافظت از غلاف، همیشه از غلتک های با شعاع وسیع در مرحله کشش استفاده کنید.
واقعیت های دفن و مسیریابی
دفن مستقیم مستلزم آماده سازی دقیق محل است. شما نمی توانید به سادگی این خطوط را در خاک قرار دهید. ترانشه ها به حداقل عمق معمولاً بیشتر از 0.7 متر نیاز دارند تا از ابزارهای استاندارد حفاری و یخ زدگی جلوگیری شود. شما باید یک بستر شنی مناسب در زیر و بالای کابل قرار دهید. این از اعمال فشار بار نقطه ای بر روی غلاف بیرونی توسط سنگ های تیز جلوگیری می کند. همیشه نوار اخطار رنگ روشن را در نیمه بالای ترانشه قرار دهید تا از حملات حفاری در آینده بکاهید.
خاتمه و آب بندی
اتصالات پلاستیکی استاندارد هنگام استفاده با زره های سنگین به طور کامل خراب می شوند. نصبها، اتصالات کابل AWA یا SWA را الزامی میکنند، که اغلب از برنج سنگین ماشینکاری میشوند. این غدد خاص سه عملکرد حیاتی را انجام می دهند. اول، آنها به طور ایمن زره فلزی را می گیرند و باعث کاهش فشار شدید می شوند. دوم، آنها زره را به محفظه تجهیزات خاتمه می دهند. سوم، آنها یک مهر و موم لاستیکی را در اطراف غلاف بیرونی فشرده می کنند و درجه IP لازم را در برابر نفوذ گرد و غبار و آب حفظ می کنند.
قوانین پایه اجباری
ایمنی الکتریکی کاملاً به نحوه مدیریت لایه فلزی بستگی دارد. زره باید به طور قابل اعتمادی از انتها به انتها پیوسته باقی بماند. شما باید آن را مستقیماً به زمین سیستم زمین کنید و هدف آن مقاومت هدف کمتر از 4Ω باشد. اگر یک خطای مکانیکی عایق را بشکند - مانند یک سنبله که از کابل عبور می کند - هادی برق زره زمین شده را لمس می کند. زره باید با خیال راحت و فوری این جریان عیب عظیم را مستقیماً به شکن منتقل کند، قبل از اینکه کابل مشتعل شود یا کارگر را برق بزند.
مشخصات، انطباق، و محیط های پرخطر
انطباق با مقررات، انتخاب مواد در بخشهای فرار را دیکته میکند. برای اطمینان از ایمنی قانونی و عملیاتی، باید مشخصات خود را با استانداردهای شناخته شده صنعت هماهنگ کنید.
استقرارهای ضد انفجار (ATEX).
در کارخانههای شیمیایی، پالایشگاههای نفت و تأسیسات حمل غلات، کابلهای زره پوش برای ایمنی حیاتی هستند. در این مناطق، گازهای فرار یا گرد و غبار قابل احتراق در هوا معلق می شوند. غلاف فولادی یا آلومینیومی پیوسته از جرقه های الکتریکی داخلی از احتراق جوهای انفجاری خارجی جلوگیری می کند. با این حال، شما باید این خطوط را به درستی خاتمه دهید. این به غدد ضد انفجار دارای گواهینامه ATEX یا IECEx نیاز دارد. این اتصالات تخصصی از یک مانع ترکیبی برای جلوگیری از ورود هیدروکربن استفاده می کنند و از انتقال گاز از طریق هسته کابل به اتاق کنترل اطمینان حاصل می کنند.
استانداردهای صنعت به فهرست نهایی
مهندسان برای اطمینان از کیفیت ثابت به چارچوب های تعیین شده تکیه می کنند. با استانداردهای پایه زیر آشنا شوید:
BS 5467: این استاندارد به عنوان استاندارد جهانی برای کابلهای زرهدار عایق حرارتی است. ضخامت های مورد نیاز برای XLPE، بستر و گیج های سیم برای مصارف صنعتی عمومی را تعیین می کند.
BS 6724: هنگام تعیین کابل های زره پوش با روکش LSZH باید به این استاندارد اجباری اشاره کنید. این آزمایشهای دقیق برای انتشار دود و انتشار آتش را تشریح میکند و ایمنی آتشسوزی را در مناطق محصور تحت اشغال انسان تضمین میکند.
اقدامات مرحله بعدی
قبل از صدور هرگونه درخواست برای نقل قول (RFQs)، یک ممیزی کامل سایت انجام دهید. ابتدا، خطرات مکانیکی خاص سایت خود را بررسی کنید، به ترافیک وسیله نقلیه و حضور آفات توجه کنید. دوم، الزامات بار خود را تأیید کنید تا مشخص کنید آیا به مسیریابی تک هسته ای (AWA) یا چند هسته ای (SWA) نیاز دارید. در نهایت، مواد غلاف بیرونی خود را با مقررات محیطی محلی و کدهای آتش سوزی داخلی هماهنگ کنید.
نتیجه گیری
انتخاب بین AWA و SWA به کیفیت کلی مواد بستگی ندارد. این کاملاً به فیزیک الکتریکی متکی است، به ویژه اینکه آیا شما خطوط تک یا چند هسته ای را اجرا می کنید و نیازهای مکانیکی شما. این مراحل اجرای حیاتی را برای اطمینان از قابلیت اطمینان طولانی مدت به خاطر بسپارید:
هرگز SWA فرومغناطیسی را روی مدارهای تک هسته ای نصب نکنید تا از گرمایش جریان گردابی فاجعه بار جلوگیری کنید.
برای محافظت از عایق XLPE، محدودیت های شعاع خمشی را به شدت رعایت کنید - قطر 15 برابر برای فولاد، 10 برابر برای آلومینیوم.
همیشه از غده های برنجی مناسب برای محکم کردن زره، کاهش فشار کششی و حفظ رتبه IP محفظه خود استفاده کنید.
بررسی کنید که مقاومت زمین زرهی شما کمتر از 4Ω باشد تا اطمینان حاصل شود که شکنها در هنگام خطا فوراً حرکت میکنند.
در نهایت، خرید بالاترین کیفیت کابل MV یا خط ولتاژ پایین همچنان منجر به خرابی می شود اگر تیم شما محدودیت های خمش، روش های خاتمه غده و پروتکل های اتصال زمین مناسب را در حین اجرا نادیده بگیرد. از زیرساخت خود با ترکیب مشخصات صحیح با نصب منظم محافظت کنید.
سوالات متداول
س: چرا نمی توانم از SWA برای کابل تک هسته ای استفاده کنم؟
پاسخ: یک کابل تک هسته ای که دارای جریان متناوب است، یک میدان مغناطیسی نوسانی تولید می کند. اگر این میدان توسط زره سیم فولادی فرومغناطیسی (SWA) احاطه شود، جریان های گردابی را در فولاد القا می کند. این جریان های سرگردان گرمای عظیمی تولید می کنند که به سرعت عایق را ذوب می کند و خطر آتش سوزی ایجاد می کند. زره سیم آلومینیومی (AWA) غیر مغناطیسی است و در برابر این اثر مصون است.
س: تفاوت بین SWA و STA چیست؟
A: STA مخفف Steel Tape Armour است که از لایه های فولادی نازک و همپوشانی استفاده می کند. سبک تر است و در درجه اول محافظت داخلی یا ثابت را در برابر جوندگان و ضربه های جزئی ارائه می دهد. SWA از سیمهای فولادی ضخیم و جامد استفاده میکند که استحکام کششی فوقالعادهای را برای کششهای سنگین، دفن مستقیم و محیطهای ناهموار در فضای باز فراهم میکند.
س: آیا کابل زره پوش باید در مجرا اجرا شود؟
پاسخ: خیر. AWA و SWA به طور خاص طراحی شده اند تا به تنهایی در برابر محیط های خشن مقاومت کنند. لایههای فلزی قوی آنها را برای دفن مستقیم و دویدن در فضای باز مناسب میسازد. اجرای آنها در داخل یک مجرای اضافی معمولاً اضافی است و نصب را پیچیده می کند، مگر اینکه قوانین ساختمانی بیش از حد محلی به شدت الزامی باشد.
