MV 90 VS MV 105: نوع و اثرات عایق

مهندسان در هنگام طراحی شبکه های برق صنعتی با یک چالش مشخصات حیاتی روبرو هستند. آنها باید بین یک انتخاب کنند کابل ام وی 90 و یک کابل MV 105 برای توزیع ایمن برق. این تصمیم مستلزم متعادل کردن محدودیت‌های دمای عملیاتی، نیازهای ظرفیت و محیط‌های نصب است. مشخص کردن رتبه بندی اشتباه عواقب شدیدی دارد. تعیین بیش از حد بودجه پروژه را افزایش می دهد و باعث تاخیرهای غیرضروری در تدارکات می شود. خطرات نادرست خرابی عایق، گرمایش موضعی، و خرابی های خطرناک انطباق الکتریکی. شما نیاز به یک روش قابل اعتماد برای ارزیابی محدودیت های حرارتی و خواص مواد قبل از نهایی کردن نقشه های پروژه دارید. ما این راهنما را برای ارائه یک چارچوب تصمیم گیری فنی و تجاری قوی برای انتخاب کابل ولتاژ متوسط ​​ایجاد کردیم. شما خواهید آموخت که چگونه آستانه دما بر ظرفیت های بار تأثیر می گذارد، چرا مواد عایق خاص در محیط های خشن برتری می یابند، و چگونه واقعیت های زنجیره تأمین عادات خرید مهندسی مدرن را دیکته می کند.

خوراکی های کلیدی

• دما ظرفیت را تعریف می کند: MV 90 برای عملیات مداوم 90 درجه سانتی گراد، مناسب برای زیرساخت های تجاری استاندارد است. MV 105 دمای 105 درجه سانتیگراد را پشتیبانی می کند و حاشیه های ampacity بالاتری را برای محیط های صنعتی سنگین ارائه می دهد.

• مواد عملکرد را دیکته می کند: XLPE عموماً با تأسیسات استاندارد جفت می شود (اتلاف دی الکتریک کمتر)، در حالی که EPR اغلب از درجه بندی 105 درجه سانتی گراد با انعطاف پذیری برتر و ویژگی های ذاتی بازدارنده درخت پشتیبانی می کند.

• اتصال زمین سیستم سطوح عایق را تعیین می‌کند: انتخاب کابل باید با زمان‌های رفع خطا (100٪ برای سیستم‌های زمینی (کمتر از 1 دقیقه پاکسازی)، 133٪ برای سیستم‌های غیر زمینی (کمتر از 1 ساعت) مطابقت داشته باشد.

• واقعیت های تدارکات مهم است: پیکربندی های سفارشی 12 تا 20 هفته زمان تحویل دارند. تنظیمات استاندارد MV 105 یا TR-XLPE 3 هسته ای اغلب توسط EPCها برای استقرار سریعتر اولویت بندی می شوند.

ارزیابی تمایز اصلی: دمای عملیاتی و قدرت

خط پایه حرارتی

طراحان برق محدودیت های حرارتی را برای اطمینان از پایداری بلند مدت سیستم ارزیابی می کنند. تعیین عددی روی کابل ولتاژ متوسط ​​حداکثر دمای کارکرد مداوم آن را دیکته می کند. یک نوع MV 90 به طور ایمن در دمای ثابت 90 درجه سانتیگراد کار می کند. یک نوع MV 105 بارهای مداوم تا دمای 105 درجه سانتیگراد را تحمل می کند. این دمای پایه تعیین می کند که یک هادی چه مقدار جریان می تواند قبل از شروع تخریب حرارتی داشته باشد. عملکرد یک هادی بالاتر از خط پایه حرارتی نامی آن، تجزیه پلیمر را تسریع می کند. با گذشت زمان، گرما یکپارچگی دی الکتریک را از بین می برد. انتخاب خط پایه حرارتی مناسب از خرابی زودرس سیستم جلوگیری می کند.

ظرفیت و ظرفیت بار

این تفاوت درجه بندی 15 درجه سانتی گراد به طور چشمگیری بر ظرفیت حمل تأثیر می گذارد. حد دمای بالاتر به این معنی است که هادی می تواند جریان بیشتری را از طریق یک مقطع یکسان منتقل کند. مهندسان به این ampacity می گویند. دستورالعمل های کد ملی برق (NEC) این محاسبات ampacity را با استفاده از مفروضات پایه دقیق استاندارد می کند. مدل های پایه دمای هوای محیط را 40 درجه سانتی گراد فرض می کنند. برای مسیریابی زیرزمینی، مدل‌ها دمای زمین 20 درجه سانتی‌گراد و مقاومت حرارتی خاک (rho) 90 را در نظر می‌گیرند. وقتی درجه‌بندی را به 105 درجه سانتی‌گراد ارتقا می‌دهید، حاشیه‌های ظرفیت با ارزشی به دست می‌آورید. این حاشیه‌ها به تسهیلات اجازه می‌دهد تا با انبساط بار غیرمنتظره با خیال راحت مدیریت کنند.

اضافه بار اضطراری و آستانه اتصال کوتاه

شبکه های برق گهگاه با افزایش ناگهانی جریان مواجه می شوند. کابل ها باید با خیال راحت از این تنش های حرارتی گذرا جان سالم به در ببرند. طرح های استاندارد MV 90 حالت های اضافه بار اضطراری را تا 130 درجه سانتی گراد تحمل می کنند. برعکس، MV 105 قوی تر، شرایط اضافه بار را تا 140 درجه سانتیگراد کنترل می کند. شرایط اتصال کوتاه این محدودیت ها را حتی بیشتر می کند. در طول یک گسل عظیم، دمای مس می تواند فورا افزایش یابد. رتبه بندی پایه بالاتر به رله های محافظ زمان بیشتری برای جداسازی خطا می دهد. این بافر اضافه شده از ذوب شدن فاجعه بار مواد ژاکت اطراف در هنگام اضطرار شبکه جلوگیری می کند.

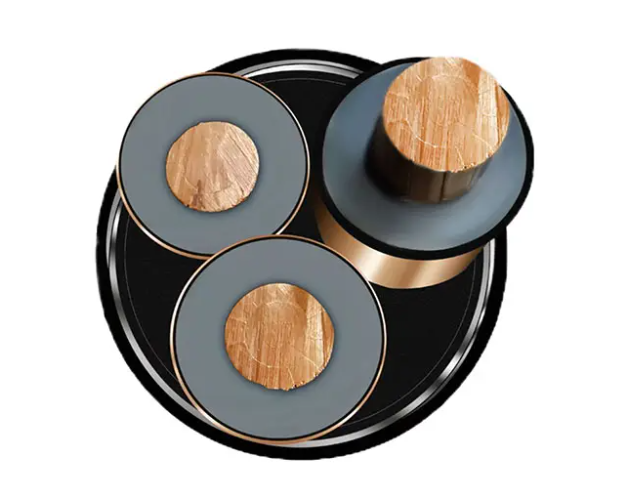

دینامیک مواد عایق: XLPE در مقابل EPR در کابل های MV

XLPE (پلی اتیلن متقاطع)

تولیدکنندگان برای توزیع ولتاژ متوسط ​​مدرن به شدت به پلی اتیلن متقاطع (XLPE) متکی هستند. XLPE یک ماده ترموست است. فرآیند پیوند متقابل ساختار مولکولی را تغییر می دهد و مقاومت بالایی در برابر تغییر شکل حرارتی ایجاد می کند. دارای قدرت دی الکتریک استثنایی است. این اجازه می دهد تا دیوارهای عایق نازک تر در مقایسه با ترکیبات لاستیکی قدیمی تر.

با این حال، XLPE استاندارد دارای یک آسیب پذیری شناخته شده است. هنگامی که به طور مستقیم در محیط های مرطوب دفن می شود، از درختان آب رنج می برد. کانال های آب میکروسکوپی از طریق پلیمر رشد می کنند. این در نهایت مانع دی الکتریک را ضعیف می کند. تولید کنندگان این مشکل را با افزودن عوامل شیمیایی خاص حل می کنند. آنها Tree-Retardant XLPE (TR-XLPE) را ایجاد می کنند. TR-XLPE به طور قابل توجهی طول عمر زیرزمینی هر استانداردی را افزایش می دهد کابل MV با سرکوب این کانال های مخرب رطوبت.

EPR (لاستیک اتیلن پروپیلن)

لاستیک اتیلن پروپیلن (EPR) یک رویکرد شیمیایی جایگزین ارائه می دهد. EPR دارای انعطاف پذیری بسیار بالایی است. در تابلوهای شلوغ به راحتی در گوشه های تنگ خم می شود. EPR مقاومت عالی در برابر رطوبت و مقاومت ذاتی ازن را ارائه می دهد. به طور طبیعی در برابر تخلیه کرونا، پدیده‌ای که در میدان‌های ولتاژ بالا رایج است، مقاومت می‌کند.

مهندسان اغلب EPR را برای سازه‌های دارای درجه حرارت 105 درجه سانتی‌گراد مشخص می‌کنند. این ماده در محیط های صنعتی سنگین رشد می کند. کارخانه‌های فولاد، کارخانه‌های شیمیایی و پایگاه‌های نظامی به انعطاف‌پذیری مکانیکی و استقامت حرارتی بالایی نیاز دارند. EPR عملکرد قابل اعتمادی را تحت ارتعاش ثابت و نوسانات شدید دما ارائه می دهد.

ملاحظات حفاظتی

صرف نظر از پلیمر عایق انتخابی، شبکه های ولتاژ متوسط ​​نیاز به محافظ دارند. NEC ماده 315.44 محافظ را برای تاسیساتی که بالای 5000 ولت کار می کنند الزامی می کند. ولتاژهای بالا میدان های الکتریکی شدیدی را در اطراف هادی ها ایجاد می کنند. بدون محافظ، این میدان ها به طور ناهموار متمرکز می شوند. این غلظت باعث آسیب موضعی عایق و ولتاژهای خطرناک سطحی می شود. عناصر محافظ در اطراف عایق هسته پیچیده می شوند. آنها تنش الکتریکی را به طور یکنواخت در سطح دی الکتریک توزیع می کنند. محافظ همچنین جریان های نشتی را به طور ایمن به زمین منتقل می کند و از پرسنل تعمیر و نگهداری محافظت می کند.

چارچوب تصمیم گیری محیطی و انطباق

ضخامت عایق و زمان رفع خطا

اتصال به زمین سیستم مستقیماً ضخامت عایق مورد نیاز شما را تعیین می کند. خطاهای الکتریکی کل شبکه را تحت فشار قرار می دهد. مدت زمانی که رله ها برای رفع این عیوب نیاز دارند، سطح عایق مورد نیاز را تعیین می کند.

1. 100% سطح عایق: از این برای سیستم های زمینی محکم استفاده کنید. وسایل حفاظتی باید خطاهای زمین را در کمتر از یک دقیقه پاک کنند. این خط پایه ابزار استاندارد است.

2. 133% سطح عایق: سیستم های غیر زمینی یا دارای امپدانس به زمین نیاز به عایق ضخیم تری دارند. این شبکه ها ممکن است تا یک ساعت تحت شرایط گسل زمینی کار کنند. سطح 133 درصد افزونگی لازم برای بقا را فراهم می کند.

3. 173% سطح عایق: فرآیندهای صنعتی تخصصی از این ضخامت اضافی استفاده می کنند. این اجازه می دهد تا عملکرد مداوم در هنگام خطاها را برای تسهیل خاموش کردن منظم و ایمن فراهم کند.

عوامل تخریب محیطی (انطباق با NEC)

شرایط دنیای واقعی به ندرت با مفروضات پایه آزمایشگاهی مطابقت دارد. مهندسان باید برای اطمینان از انطباق NEC از ضریب کاهش‌سنجی استفاده کنند. تاسیسات زیرزمینی با جریمه های حرارتی شدید روبرو هستند. زمین گرمای تولید شده توسط هادی های بارگذاری شده را به دام می اندازد. جداول استاندارد NEC ampacity حداکثر عمق دفن را 36 اینچ فرض می کنند. اگر لوله‌های برق را عمیق‌تر دفن کنید، گرما در تلاش است تا دفع شود. داده‌های عینی NEC برای هر فوت عمق دفن بیش از 36 اینچ، به 6% جریمه کاهش ظرفیت نیاز دارند. نادیده گرفتن این عوامل کاهش دهنده منجر به گرمای بیش از حد نامرئی و عمیق زمین می شود.

استانداردهای تاخیر در آب و هوا و شعله

ژاکت بیرونی از لایه های داخلی در برابر تخریب محیطی محافظت می کند. مسیرهای مسیریابی گواهینامه های ژاکت مورد نیاز را دیکته می کنند.

• CSA FT4 / IEEE 1202: برای سینی های کابل در ساختمان های تجاری مورد نیاز است. این استاندارد تضمین می کند که ژاکت در برابر گسترش شعله عمودی مقاومت می کند.

• Sun Res (مقاومت در برابر نور خورشید): برای مسیریابی در فضای باز و در معرض نور اجباری است. از شکستن پلیمر توسط اشعه ماوراء بنفش جلوگیری می کند.

• -40 درجه سانتی گراد خم سرد: برای آب و هوای شدید شمالی ضروری است. این گواهی ثابت می کند که ژاکت در هنگام نصب انجماد در هنگام خم شدن خرد نمی شود.

واقعیت های پیاده سازی: آزمایش، اتصال و نگهداری

خاتمه ها و محدودیت های اتصال

مکانیک نصب به شدت بر انتخاب مواد تأثیر می گذارد. فضاهای محدود فرآیندهای اتصال را پیچیده می کند. XLPE دارای درجه بالایی از سفتی است. خم کردن هادی های بزرگ XLPE در داخل تابلوی برق محکم نیاز به تلاش فیزیکی قابل توجهی دارد. نصاب ها باید ژاکت را هر از گاهی گرم کنند تا سفتی آن را مدیریت کنند. برعکس، EPR انعطاف پذیری عالی را ارائه می دهد. برقکارها EPR را به راحتی از طریق سینی های کابل پیچیده و محفظه های باریک مانور می دهند. این انعطاف‌پذیری کار خاتمه را سرعت می‌بخشد و فشار فیزیکی را بر خدمه نصب کاهش می‌دهد.

محدودیت های تست پس از نصب (راهنمای IEEE 400)

آزمایش یکپارچگی سیستم را قبل از انرژی‌دهی تأیید می‌کند. با این حال، روش های آزمایش به طور قابل توجهی تکامل یافته است. آزمایش Hipot DC قدیمی ولتاژهای جریان مستقیم بالایی را از طریق خط وارد می کند. این برای نصب کاملاً جدید برای تأیید کیفیت ساخت قابل قبول است.

با این حال، دستورالعمل های IEEE 400 به شدت در مورد استفاده از آزمایش Hipot DC بر روی عایق اکسترود شده قدیمی هشدار می دهد. ولتاژهای DC بالا بارهای فضایی را در داخل پلیمرهای قدیمی به دام می اندازند. هنگامی که سیستم به برق AC باز می گردد، این بارها باعث خرابی دی الکتریک انفجاری می شوند. بهترین روش‌های صنعت اکنون تست مقاومت با فرکانس بسیار پایین (VLF) را توصیه می‌کنند. تیم های تعمیر و نگهداری نیز از تست Tan Delta استفاده می کنند. Tan Delta تلفات دی الکتریک را اندازه گیری می کند، و روند شرایط عملی را برای تعمیر و نگهداری مداوم فراهم می کند.

خطر تخلیه عایق

تاکتیک های نصب تهاجمی به طور دائم به خطوط ولتاژ متوسط ​​آسیب می رساند. کشیدن هادی ها از طریق مجراها نیاز به نظارت دقیق تنش دارد. بیش از حداکثر کشش کششی مس باعث کشش مس می شود. نقض حداقل شعاع خمشی لایه های پلیمری داخلی را خرد می کند. این سوء استفاده‌های فیزیکی باعث ایجاد شکاف‌های هوای میکروسکوپی می‌شود که به عنوان تخلیه عایق شناخته می‌شود. هوا مقاومت دی الکتریک کمتری نسبت به پلیمرهای جامد دارد. میدان های الکتریکی زیاد هوای محبوس شده را یونیزه می کند. این باعث تخلیه جزئی مداوم می شود. تخلیه جزئی به آرامی عایق را از داخل به بیرون فرسایش می دهد و در نهایت منجر به خرابی فاجعه آمیز می شود.

استراتژی تدارکات: مشخصات سفارشی در مقابل در دسترس بودن تجاری

روند استانداردسازی در قراردادهای EPC

شرکت های مهندسی، تدارکات و ساخت و ساز (EPC) به طور فزاینده ای سرعت را بر طراحی سفارشی اولویت می دهند. مهندسی سفارشی گلوگاه های زنجیره تامین عظیمی ایجاد می کند. برای کاهش تأخیرها، پیمانکاران استانداردهای تجاری موجود را رعایت نمی کنند. آنها غالباً قرقره‌های دارای درجه 105 درجه سانتی‌گراد تک هادی را مشخص می‌کنند. متناوبا، آنها به تنظیمات استاندارد آلومینیومی TR-XLPE متکی هستند. موجودی استاندارد در دسترس بودن فوری را تضمین می کند. این روند زمان انجام مهندسی را کاهش می دهد و لجستیک جایگزینی را در هنگام قطعی اضطراری ساده می کند.

زمان سرب و MOQ (واقعیت های ساخته شده به سفارش)

مشخص کردن انواع بسیار خاص، خطرات شدید تدارکات را معرفی می کند. تولید کنندگان ولتاژ یا ترکیبات محافظ غیر معمول را ذخیره نمی کنند. سفارش اکستروژن سفارشی باعث ایجاد حداقل مقدار سفارش (MOQ) می شود. یک مجموعه 3 هسته ای سفارشی اغلب به یک MOQ 1000 متری نیاز دارد. اجراهای تک هسته ای سفارشی اغلب نیاز به MOQ 3000 متری دارند. علاوه بر این، کارخانه‌ها فضای تولید را ماه‌ها قبل اختصاص می‌دهند. این تنظیمات سفارشی به راحتی 12 تا 20 هفته زمان تحویل دارند. مدیران تاسیسات باید خواسته های فنی دقیق خود را در برابر این واقعیت های سخت زنجیره تامین متعادل کنند.

ماتریس مهندسی ارزش

مهندسان از ماتریس های تصمیم برای همسو کردن نیازهای فنی با بودجه های تجاری استفاده می کنند. نمودار زیر جفت های تدارکات معمولی را در صنایع بزرگ خلاصه می کند.

نتیجه گیری

تعیین درجه بندی بین 90 درجه سانتیگراد و 105 درجه سانتیگراد بسیار بیشتر از یافتن یک محصول 'بهتر' از لحاظ نظری است. شما باید قابلیت‌های پایه حرارتی، تحمل‌های رفع عیب و در دسترس بودن زنجیره تامین را با مشخصات ریسک خاص تسهیلات هماهنگ کنید. درجه‌بندی 105 درجه سانتی‌گراد بافرهای ampacity با ارزشی را ارائه می‌کند، در حالی که ساختارهای XLPE عملکرد قابل اعتماد و مقرون‌به‌صرفه را برای اجراهای کاربردی استاندارد ارائه می‌دهند. همیشه با انتخاب سطح عایق 100% یا 133% صحیح، حفاظت از خطا را در اولویت قرار دهید. ما قویاً مشاوره با مهندسان برق دارای مجوز را برای نهایی کردن محاسبات پیچیده بار توصیه می کنیم. قبل از انجام خرید نهایی، تمام ضریب‌های کاهش‌دهنده NEC را برای عمق دفن و دمای محیط بررسی کنید.

سوالات متداول

س: آیا می توانم از کابل MV 90 در محیط های صنعتی با دمای بالا استفاده کنم؟

پاسخ: بله، اما شما باید از عوامل کاهش دمای محیط سختگیرانه استفاده کنید. اگر دمای محیط به طور مداوم از 40 درجه سانتیگراد تجاوز کند، ampacity به طور قابل توجهی کاهش می یابد. کارکردن هادی MV 90 نزدیک به ظرفیت پیوسته آن در محیط های گرم، پیری حرارتی را تسریع می کند. ارتقا به درجه 105 درجه سانتیگراد حاشیه حرارتی ایمن تری را فراهم می کند.

س: آیا کابل MV 105 همیشه ضخیم تر از کابل MV 90 است؟

پاسخ: خیر. ضخامت کلی توسط کلاس ولتاژ و سطح عایق خاص (100٪ در مقابل 133٪) تعیین می شود، نه به طور دقیق درجه حرارت. خط 5 کیلو ولت در 133 درصد ضخیم تر از خط 5 کیلو ولت در 100 درصد است، صرف نظر از اینکه از پلیمرهای درجه 90 درجه سانتی گراد یا 105 درجه سانتی گراد استفاده می کند.

س: چرا باید عایق 133% را برای سیستم های الکتریکی غیر زمینی مشخص کنم؟

A: سیستم های غیر زمینی نمی توانند عیب های زمین را به سرعت پاک کنند. یک خطای فاز به زمین ممکن است تا یک ساعت در حالی که سیستم فعال است باقی بماند. ضخامت اضافی 133 درصد به سیستم اجازه می دهد تا از جریان های خطای پایدار دوام بیاورد و از خرابی دی الکتریک موضعی تا زمانی که اپراتورها به طور ایمن شبکه را خاموش کنند، جلوگیری می کند.

س: تفاوت بین نصب مستقیم و مجرای کابل MV چیست؟

A: نصب مستقیم دفن شده، ژاکت را در معرض رطوبت خاک و استرس فیزیکی قرار می دهد، و TR-XLPE یا محافظ سنگین را برای محافظت بسیار مهم می کند. تاسیسات مجرای حفاظت مکانیکی عالی را ارائه می دهند اما گرما را به دام می اندازند. لوله‌ها معمولاً مقاومت حرارتی بالاتری را تجربه می‌کنند و به محاسبات تهاجمی‌تر کاهش قدرت NEC نیاز دارند.
