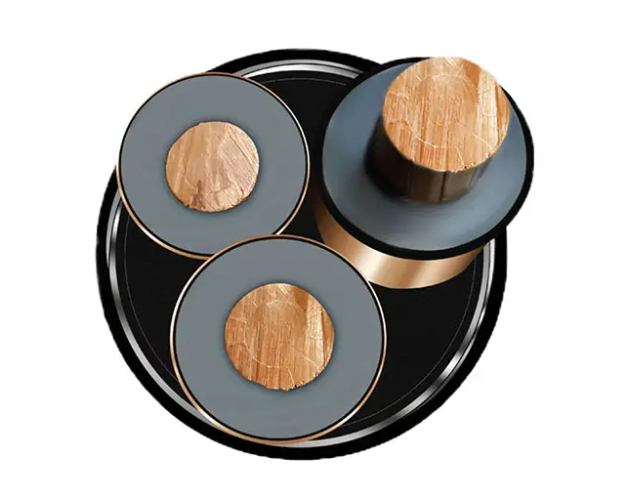

Inženýři čelí zásadní výzvě v oblasti specifikací při navrhování průmyslových energetických sítí. Musí si vybrat mezi a kabel MV 90 a an Kabel MV 105 pro bezpečný rozvod elektřiny. Toto rozhodnutí vyžaduje vyvážení provozních teplotních limitů, požadavků na kapacitu a prostředí instalace. Zadání špatného hodnocení má strmé důsledky. Nadměrná specifikace navyšuje rozpočty projektů a způsobuje zbytečná zpoždění při zadávání zakázek. Při nedostatečné specifikaci hrozí porušení izolace, lokální zahřívání a nebezpečné elektrické poruchy. Před dokončením projektových plánů potřebujete spolehlivou metodu k vyhodnocení tepelných omezení a vlastností materiálů. Tuto příručku jsme vyvinuli, abychom poskytli robustní technický a komerční rámec rozhodování pro výběr kabelů vysokého napětí. Dozvíte se, jak teplotní prahy ovlivňují nosnost, proč konkrétní izolační materiály vynikají v drsném prostředí a jak realita dodavatelského řetězce diktuje moderní zvyky při zadávání zakázek.
Klíčové věci
Teplota definuje kapacitu: MV 90 je dimenzován na nepřetržitý provoz 90°C, vhodný pro standardní komerční infrastrukturu; MV 105 podporuje 105 °C a nabízí vyšší rezervy ampacity pro prostředí těžkého průmyslu.
Materiál určuje výkon: XLPE se obecně spáruje se standardními instalacemi (nižší dielektrické ztráty), zatímco EPR často podporuje jmenovité teploty 105 °C s vynikající flexibilitou a vlastními vlastnostmi zpomalujícími stromy.
Uzemnění systému určuje úrovně izolace: Výběr kabelu musí být v souladu s časy odstranění závady – 100 % pro uzemněné systémy (<1 minuta vymazání), 133 % pro neuzemněné systémy (<1 hodina).
Realita nákupu je důležitá: Vlastní konfigurace mají dodací lhůty 12–20 týdnů; standardizované konfigurace MV 105 nebo 3jádrové TR-XLPE jsou často upřednostňovány EPC pro rychlejší nasazení.
Posouzení základního rozdílu: Provozní teploty a Ampacita
Thermal Baseline
Elektrotechnickí konstruktéři vyhodnocují tepelné limity, aby zajistili dlouhodobou stabilitu systému. Číselné označení na vysokonapěťovém kabelu určuje jeho maximální trvalou provozní teplotu. Varianta MV 90 funguje bezpečně při konstantní teplotě 90 °C. Varianta MV 105 zvládá trvalé zatížení až do 105 °C. Tato základní teplota definuje, kolik proudu může vodič nést, než začne tepelná degradace. Provoz vodiče nad jeho jmenovitou tepelnou základní linií urychluje rozpad polymeru. V průběhu času teplo ničí dielektrickou integritu. Výběr správné tepelné základní linie zabraňuje předčasnému selhání systému.
Kapacita a zatížení
Tento rozdíl hodnot 15 °C dramaticky ovlivňuje nosnost. Vyšší teplotní limit znamená, že vodič může transportovat větší proud stejným průřezem. Inženýři tomu říkají velkorysost. Směrnice National Electrical Code (NEC) standardizují tyto výpočty ampacity pomocí přísných základních předpokladů. Základní modely předpokládají teplotu okolního vzduchu 40 °C. Pro podzemní vedení modely předpokládají zemskou teplotu 20 °C a tepelný odpor půdy (rho) 90. Když upgradujete na 105 °C, získáte cenné rezervy v ampacity. Tyto rezervy umožňují zařízením bezpečně zvládnout neočekávané rozšíření zátěže.
Nouzové přetížení a prahové hodnoty zkratu
Energetické sítě občas zaznamenají náhlé špičky proudu. Kabely musí tato přechodná tepelná namáhání bezpečně přežít. Standardní provedení MV 90 tolerují nouzové stavy přetížení až do 130°C. Naopak robustnější MV 105 zvládá stavy přetížení až do 140°C. Zkratové podmínky posouvají tyto limity ještě výše. Během masivní poruchy mohou teploty mědi okamžitě vystřelit. Vyšší základní hodnocení poskytuje ochranným relé více času na izolaci poruchy. Tento přidaný nárazník zabraňuje katastrofálnímu roztavení okolních materiálů pláště během nouzových situací sítě.
Dynamika izolačního materiálu: XLPE vs. EPR ve vysokonapěťových kabelech
XLPE (cross-linked polyethylene)
Výrobci se při moderních rozvodech vysokého napětí velmi spoléhají na křížený polyetylen (XLPE). XLPE je termosetový materiál. Proces síťování mění molekulární strukturu a poskytuje vysokou odolnost proti tepelné deformaci. Vyznačuje se mimořádnou dielektrickou pevností. To umožňuje tenčí izolační stěny ve srovnání se staršími pryžovými směsmi.
Standardní XLPE má však známou chybu zabezpečení. Když je přímo zakopaný ve vlhkém prostředí, trpí vodním stromováním. Mikroskopické vodní kanály prorůstají polymerem. To nakonec oslabí dielektrickou bariéru. Výrobci to řeší přidáním specifických chemických prostředků. Vytvářejí XLPE zpomalující stromy (TR-XLPE). TR-XLPE výrazně prodlužuje podzemní životnost jakéhokoli standardu VN kabel potlačením těchto ničivých kanálků vlhkosti.
EPR (etylen propylenový kaučuk)
Ethylene Propylene Rubber (EPR) nabízí alternativní chemický přístup. EPR se vyznačuje extrémně vysokou flexibilitou. Snadno se ohýbá v úzkých zatáčkách v přeplněném rozvaděči. EPR poskytuje vynikající odolnost proti vlhkosti a vlastní odolnost vůči ozónu. Přirozeně odolává koronovému výboji, což je jev běžný ve vysokonapěťových polích.
Inženýři často specifikují EPR pro konstrukce se jmenovitou teplotou 105 °C. Materiálu se daří v těžkém průmyslovém prostředí. Ocelárny, chemické závody a vojenské základny vyžadují vysokou mechanickou flexibilitu a tepelnou odolnost. EPR poskytuje spolehlivý výkon při konstantních vibracích a extrémních teplotních výkyvech.
Úvahy o stínění
Bez ohledu na zvolený izolační polymer vyžadují sítě vysokého napětí stínění. Článek 315.44 NEC nařizuje stínění pro instalace provozované nad 5000 V. Vysoké napětí vytváří kolem vodičů intenzivní elektrická pole. Bez stínění se tato pole koncentrují nerovnoměrně. Tato koncentrace způsobuje lokální poškození izolace a nebezpečná povrchová napětí. Stínící prvky ovíjejí izolaci jádra. Distribuují elektrické napětí rovnoměrně po povrchu dielektrika. Stínění také bezpečně odvádí svodové proudy do země a chrání personál údržby.
Rámec rozhodování o životním prostředí a shodě
Tloušťka izolace a doba odstranění závad
Uzemnění systému přímo určuje požadovanou tloušťku izolace. Elektrické poruchy zatěžují celou síť. Doba, kterou relé potřebují k odstranění těchto poruch, určuje potřebnou úroveň izolace.
100% úroveň izolace: Použijte pro pevně uzemněné systémy. Ochranná zařízení musí odstranit zemní spojení do jedné minuty. Toto je standardní základní užitná hodnota.
133% úroveň izolace: Neuzemněné nebo impedančně uzemněné systémy vyžadují silnější izolaci. Tyto sítě mohou pracovat v podmínkách zemního spojení po dobu až jedné hodiny. Úroveň 133 % poskytuje nezbytnou redundanci pro přežití.
173% úroveň izolace: Tuto redundantní tloušťku využívají specializované průmyslové procesy. Umožňuje nepřetržitý provoz během poruchy a usnadňuje řádné a bezpečné vypnutí.
Faktory vlivu na životní prostředí (shoda NEC)
Reálné podmínky zřídka odpovídají laboratorním základním předpokladům. Inženýři musí použít násobitele snížení, aby zajistili shodu s NEC. Podzemní instalace čelí přísným tepelným sankcím. Země zachycuje teplo generované zatíženými vodiči. Standardní tabulky ampacity NEC předpokládají maximální hloubku pohřbu 36 palců. Pokud zahrabete elektrické vedení hlouběji, teplo se snaží rozptýlit. Objektivní data NEC vyžadují 6% snížení ampacity za každou stopu hloubky pohřbu přesahující 36 palců. Ignorování těchto snižovacích faktorů vede k neviditelnému přehřátí v hluboké zemi.
Normy pro zpomalení hoření a počasí
Vnější plášť chrání vnitřní vrstvy před zničením prostředím. Cesty směrování určují požadované certifikace pláště.
CSA FT4 / IEEE 1202: Vyžaduje se pro kabelové žlaby v komerčních budovách. Tato norma zajišťuje, že plášť odolává vertikálnímu šíření plamene.
Sun Res (Odolnost proti slunci): Povinné pro venkovní, exponované směrování. Zabraňuje popraskání polymeru ultrafialovým zářením.
-40°C Cold Bend: Nezbytný pro extrémní severní klima. Tato certifikace dokazuje, že se plášť při ohýbání během mrazírenských instalací nerozbije.
Realita implementace: Testování, spojování a údržba
Ukončení a omezení spojování
Montážní mechanika silně ovlivňuje výběr materiálu. Stísněné prostory komplikují postupy spojování. XLPE má vysoký stupeň tuhosti. Ohýbání velkých XLPE vodičů uvnitř těsného rozvaděče vyžaduje značné fyzické úsilí. Instalatéři musí plášť občas zahřát, aby zvládli tuhost. Naopak EPR nabízí vynikající ohebnost. Elektrikáři snadno manévrují EPR přes složité kabelové lávky a úzké skříně. Tato flexibilita urychluje ukončovací práce a snižuje fyzickou námahu instalačních čet.
Omezení testování po instalaci (pokyny IEEE 400)
Testování ověřuje integritu systému před zapnutím. Metodologie testování se však výrazně vyvinula. Legacy DC Hipot testování vede k vysokým stejnosměrným napětím přes vedení. To je přijatelné pro zcela nové instalace pro ověření kvality výroby.
Směrnice IEEE 400 však přísně varují před používáním testování DC Hipot na stárnoucí extrudované izolaci. Vysoké stejnosměrné napětí zachycuje vesmírné náboje uvnitř starších polymerů. Když se systém vrátí na střídavý proud, tyto náboje způsobí explozivní dielektrické poruchy. Osvědčené postupy v oboru nyní doporučují testování odolnosti vůči velmi nízké frekvenci (VLF). Týmy údržby také používají testování Tan Delta. Tan Delta měří dielektrické ztráty a poskytuje aktuální trendy stavu pro průběžnou údržbu.
Riziko popraskání izolace
Agresivní instalační taktika trvale poškozuje vedení vysokého napětí. Protahování vodičů potrubím vyžaduje pečlivé sledování napětí. Překročení maximálního tažného napětí měď natáhne. Porušení minimálních poloměrů ohybu drtí vnitřní vrstvy polymeru. Tato fyzická zneužití vytvářejí mikroskopické vzduchové mezery, známé jako dutina izolace. Vzduch má menší dielektrickou pevnost než pevné polymery. Vysoká elektrická pole ionizují zachycený vzduch. To způsobuje nepřetržité částečné vybíjení. Částečný výboj pomalu eroduje izolaci zevnitř ven, což vede k případnému katastrofálnímu selhání.
Strategie nákupu: Vlastní specifikace vs. Komerční dostupnost
Trend standardizace v EPC kontraktech
Inženýrské, nákupní a stavební firmy (EPC) stále více upřednostňují rychlost před zakázkovým návrhem. Zakázkové inženýrství vytváří masivní úzká hrdla dodavatelského řetězce. Aby se zmírnilo zpoždění, dodavatelé standardně používají komerčně dostupné standardy. Často specifikují skladované jednovodičové 105°C jmenovité cívky. Alternativně se spoléhají na standardizované hliníkové konfigurace TR-XLPE. Standardizovaný inventář zaručuje okamžitou dostupnost. Tento trend zkracuje dobu přípravy a zjednodušuje logistiku výměny během nouzových výpadků.
Dodací lhůty a MOQ (realita na zakázku)
Specifikace vysoce specializovaných variant přináší vážná rizika při zadávání zakázek. Výrobci neskladují neobvyklé kombinace napětí nebo stínění. Objednání vlastních výlisků spouští minimální objednací množství (MOQ). Vlastní 3jádrová sestava často vyžaduje 1000 m MOQ. Vlastní jednojádrové běhy často vyžadují 3000 m MOQ. Kromě toho továrny přidělují výrobní prostory měsíce předem. Tyto vlastní konfigurace snadno přenášejí dodací lhůty 12–20 týdnů. Facility manažeři musí vyvážit své přesné technické požadavky s těmito přísnými realitami dodavatelského řetězce.
Hodnotová inženýrská matice
Inženýři používají rozhodovací matice k sladění technických potřeb s komerčními rozpočty. Níže uvedená tabulka shrnuje typické páry nákupu napříč hlavními odvětvími.
Průmyslový sektor |
Typický dirigent |
Izolace / Hodnocení |
Primární zdůvodnění |
Utility / Obnovitelné zdroje |
Hliník |
TR-XLPE (90 °C) |
Cenově výhodný pro dlouhé krmné trasy, lehký, vysoká odolnost vůči podzemní vodě. |
Průmysl / Závod |
Měď |
EPR (105 °C) |
Kompaktní vedení, vysoká proudová hustota, vynikající flexibilita ve stísněných strojních prostorách. |
datová centra |
Měď |
XLPE (90 °C) |
Vysoká spolehlivost, standardní komerční vnitřní prostředí, nízké dielektrické ztráty. |
Závěr
Specifikace mezi 90 °C a 105 °C hodnocením znamená mnohem víc, než jen najít teoreticky 'lepší' produkt. Musíte sladit základní teplotní možnosti, tolerance odstraňování chyb a dostupnost dodavatelského řetězce se specifickým rizikovým profilem zařízení. Hodnocení 105 °C nabízí cenné tlumiče prostorové kapacity, zatímco konstrukce XLPE poskytují spolehlivý a cenově výhodný výkon pro standardní užitkové provozy. Vždy upřednostněte ochranu proti poruchám výběrem správné úrovně izolace 100 % nebo 133 %. Důrazně doporučujeme konzultaci s licencovanými elektrotechniky k dokončení komplexních výpočtů zatížení. Než se zavážete ke konečnému nákupu, ověřte u všech multiplikátorů snížení výkonu NEC hloubku pohřbu a okolní teploty.
FAQ
Otázka: Mohu použít kabel MV 90 v průmyslovém prostředí s vysokou teplotou?
Odpověď: Ano, ale musíte použít přísné faktory snížení okolní teploty. Pokud okolní teploty trvale překračují 40 °C, kapacita výrazně klesá. Provozování vodiče MV 90 v blízkosti jeho trvalé kapacity v horkém prostředí urychluje tepelné stárnutí. Upgrade na 105°C poskytuje bezpečnější teplotní rezervu.
Otázka: Je kabel MV 105 vždy silnější než kabel MV 90?
Odpověď: Ne. Celková tloušťka je dána třídou napětí a specifickou úrovní izolace (100 % vs. 133 %), nikoli striktně teplotním hodnocením. Vedení 5 kV při 133 % bude tlustší než vedení 5 kV při 100 % bez ohledu na to, zda používá polymery s hodnocením 90 °C nebo 105 °C.
Otázka: Proč musím specifikovat 133% izolaci pro neuzemněné elektrické systémy?
Odpověď: Neuzemněné systémy nemohou rychle odstranit zemní poruchy. Jediná porucha mezi fází a zemí může přetrvávat až hodinu, zatímco systém zůstává funkční. 133% redundantní tloušťka umožňuje systému přežít trvalé poruchové proudy, což zabraňuje lokalizovanému dielektrickému průrazu, dokud operátoři bezpečně neukončí síť.
Otázka: Jaký je rozdíl mezi přímo zakopanou a elektroinstalační instalací pro VN kabel?
Odpověď: Přímo zakopané instalace vystavují plášť půdní vlhkosti a fyzickému namáhání, takže TR-XLPE nebo těžké stínění je pro ochranu zásadní. Instalace potrubí nabízí vynikající mechanickou ochranu, ale zachycuje teplo. Potrubí obvykle vykazuje vyšší tepelný odpor, což vyžaduje agresivnější výpočty snížení kapacity NEC.
