Les environnements industriels poussent quotidiennement les équipements standards jusqu’à leur point de rupture absolu. Les câbles standard se dégradent rapidement lorsqu'ils sont exposés aux huiles industrielles, aux lubrifiants synthétiques et aux liquides de refroidissement agressifs. Cette agression chimique constante entraîne un gonflement de la gaine, de graves fissures et, finalement, des pannes électriques catastrophiques. Les décisions d’approvisionnement deviennent très complexes dans ces conditions de fabrication difficiles. La simple étiquette « résistant à l’huile » n’est pas une norme universelle. La sélection du bon fil nécessite d'aligner des matériaux de gaine spécifiques avec des expositions chimiques exactes et des contraintes mécaniques dynamiques. Vous devez garantir une fiabilité absolue pour maintenir les opérations de manière sûre et efficace. Ce guide fournit un cadre d'évaluation technique complet pour spécifier le bon Câble résistant à l'huile . Nous équilibrons soigneusement la science des matériaux, les normes de conformité UL et les besoins exigeants spécifiques aux applications. Vous apprendrez exactement comment évaluer les matériaux d’isolation afin de minimiser les temps d’arrêt imprévus des installations.
Points clés à retenir
Les gaines de câbles standard absorbent l'huile, provoquant une dégradation structurelle et des risques électriques ; une isolation spécialisée est une exigence de base pour les environnements de fabrication, de pétrole/gaz et d’automatisation lourde.
Les matériaux de gaine (PVC, PUR, TPE) déterminent à la fois la résistance chimique et la durabilité mécanique.
Les normes de conformité (telles que UL Oil Res I et II) fournissent des références objectives pour les tests de température et de durée d'exposition.
Les applications mécaniques sont importantes : le câblage statique nécessite des spécifications de câble spécialisées différentes de celles des applications dynamiques comme un câble de grue résistant à l'huile.
1. Le coût de la dégradation : pourquoi les câbles standards échouent dans les environnements huileux
Les vestes standards ne peuvent pas résister aux fluides industriels agressifs. Les fluides à base de pétrole et les liquides de refroidissement synthétiques agissent comme des agents chimiques très agressifs. Ils extraient les plastifiants d'origine des gaines polymères standards. Ce mécanisme chimique spécifique détruit complètement l’intégrité structurelle de votre isolation. Le fluide retire littéralement une flexibilité critique de la matrice matérielle. Vous perdez les propriétés mêmes qui assurent la sécurité du fil.
Les symptômes visibles d’échec suivent une progression hautement prévisible. Dans un premier temps, les équipes de maintenance remarqueront un gonflement de la gaine et un ramollissement localisé. Le matériau ressemble à une éponge à mesure qu’il absorbe les fluides environnants de la machine. Il perd rapidement ses capacités de défense physique. Bientôt, la gaine se transforme en un durcissement sévère et irréversible. Il perd complètement son élasticité. Enfin, les mouvements mécaniques quotidiens provoquent de profondes fissures structurelles. Cette phase dangereuse expose le noyau interne en cuivre sous tension à l’environnement externe.
L’impact commercial est incroyablement grave. Une défaillance mineure de l’isolation se transforme rapidement en défauts électriques majeurs. Les fils nus provoquent des courts-circuits instantanés dans les lignes de production. Ces défauts électriques déclenchent un arrêt immédiat de la machine. Les opérations s’arrêtent brusquement. De plus, les conducteurs exposés créent des risques d’incendie importants et de graves risques pour la sécurité des opérateurs. Mise à niveau vers le bon Specialty Cable atténue complètement ces risques. Un investissement matériel proactif évite les arrêts opérationnels catastrophiques et garantit la sécurité continue des installations.

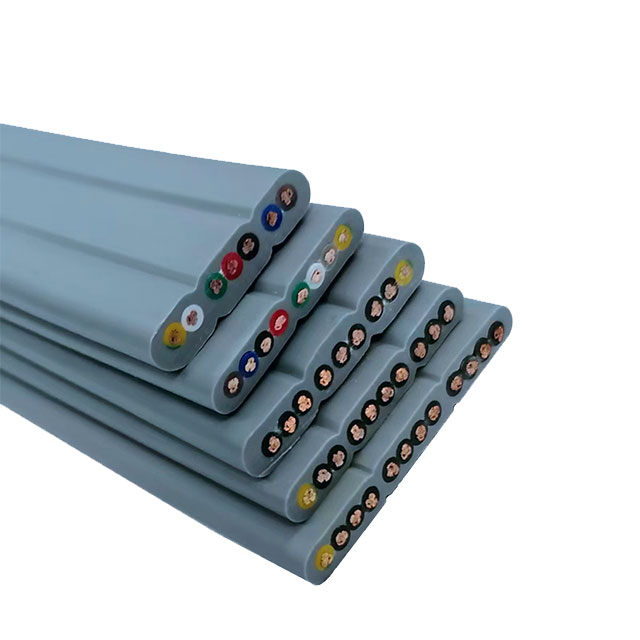

2. Évaluation des matériaux d'isolation des câbles : PVC, PUR et TPE
Les matériaux des gaines définissent les limites de performances dans les environnements de fabrication difficiles. Vous devez adapter précisément le composé polymère à vos risques opérationnels spécifiques. Différents produits chimiques interagissent de manière unique dans diverses formulations plastiques.
Chlorure de polyvinyle (PVC)
Le PVC reste largement utilisé pour une exposition légère à modérée aux fluides. Il convient exceptionnellement bien aux installations de fabrication générales. Le PVC offre une solution très rentable pour les environnements basiques et statiques. De nombreux systèmes existants s'appuient fortement sur des formulations de PVC standard. Cependant, les acheteurs sont confrontés à des réserves techniques distinctes. Le PVC n’a pas une résilience suffisante face aux fluides de coupe synthétiques agressifs utilisés aujourd’hui. L’exposition continue aux produits chimiques rend le PVC rigide et extrêmement fragile au fil du temps. Une fois que la fragilité s’installe, des fissures physiques s’ensuivent rapidement.
Polyuréthane (PUR)
Le PUR excelle considérablement dans les environnements difficiles. Il supporte une usure mécanique importante et un contact direct et constant avec les huiles de coupe. PUR impose un coût initial élevé pendant la phase d'approvisionnement. Cependant, il offre une résistance supérieure à la déchirure ainsi qu’une résistance à l’huile exceptionnellement élevée. Vous devez spécifier PUR lorsqu’une abrasion sévère et des produits chimiques agressifs menacent simultanément vos lignes de transmission. Il résiste aux accrocs, aux coupures et aux entailles profondes dans l’usine.
Élastomères thermoplastiques (TPE)
Le TPE offre une flexibilité extrême et inégalée. Il supporte une exposition continue à l'huile tout en survivant à des millions de cycles de flexion répétés. Les ingénieurs spécifient le TPE presque exclusivement pour les applications robotiques hautement dynamiques. Les chemins de câbles mobiles nécessitent ce mélange exact d’endurance chimique et physique. Des mises en garde existent concernant les formulations précises des matériaux. Vous devez vérifier des méthodes de composition spécifiques. Les performances varient considérablement selon le fabricant.
Contrôle de transparence des fournisseurs
Les allégations relatives aux matériaux génériques induisent souvent les acheteurs en erreur lors du processus de spécification. Ne faites jamais confiance aveuglément à une simple affirmation d’étiquetage. Conseillez à votre équipe d’approvisionnement de demander des tableaux détaillés de compatibilité chimique. Les fabricants doivent fournir des données de test vérifiables. Cette documentation prouve que leur composé spécifique gère vos fluides exacts en toute sécurité. Vous avez besoin de preuves objectives, pas seulement de promesses marketing.
Tableau de comparaison des matériaux isolants
Matériel
Meilleure application
Points forts
Limites principales
PVC
Fabrication générale légère
Bonne protection de base, rentable
Échoue contre les liquides de refroidissement synthétiques, devient rigide
PUR
Environnements mécaniques sévères
Résistance exceptionnelle à la déchirure, forte défense contre les fluides
Coût des primes plus élevé
TPE
Scénarios de flexion continue
Flexibilité extrême, défense chimique fiable
Les performances dépendent fortement de la combinaison de fournisseurs
3. Décryptage des normes UL pour la résistance à l'huile (conformité et tests)
La terminologie marketing crée une immense confusion lors de la spécification du système. L'expression vague « résistant à l'huile » n'est qu'un terme marketing dangereux. Des normes de test vérifiables sont absolument nécessaires pour la conformité industrielle moderne. Vous avez besoin de bases de tests objectives pour garantir une véritable fiabilité. Des laboratoires reconnus fournissent les cadres de tests nécessaires.
UL Oil Res I
UL Oil Res I définit des niveaux de résistance chimique modérés. La matrice de tests stricte implique 96 heures continues d’exposition aux fluides. Les testeurs submergent complètement le matériau à une température soutenue de 100°C. Cette implication est assez claire pour les ingénieurs. UL Oil Res I convient aux environnements soumis à une exposition intermittente et accidentelle. Cela fonctionne bien à des températures ambiantes modérées. Des éclaboussures occasionnelles ne dégraderont pas ces vestes approuvées. Ils survivent facilement aux nettoyages de routine et aux déversements mineurs dans les installations.
Huile UL Res II
UL Oil Res II exige des mesures de performances beaucoup plus rigoureuses. La matrice de tests intenses nécessite 60 jours d’exposition ininterrompue. Le matériau de la veste reste entièrement immergé à 75°C. Cette norme gère efficacement les saturations chimiques extrêmes. Vous avez besoin de cette note spécifique pour les scénarios d’immersion continue. Les zones connaissant une accumulation profonde de fluides exigent absolument la conformité UL Oil Res II. Le fait de ne pas spécifier cette valeur entraîne une garantie de rupture d'isolation.
Normes européennes (VDE/EN)
Les opérations mondiales nécessitent souvent une stricte conformité aux tests internationaux. Il convient de croiser soigneusement les tests des normes européennes. La norme EN 50363 fournit des critères stricts pour la conformité OEM à l'échelle mondiale. Les directives européennes utilisent souvent différentes compositions de fluides pour leurs tests d'immersion. La correspondance des classifications UL avec les équivalents VDE/EN garantit des approbations de sécurité universelles. Cette stratégie de double conformité garantit que vos machines sont expédiées légalement au-delà des frontières internationales.
4. Faire correspondre les spécifications des câbles aux demandes des applications
Différentes industries appliquent des contraintes uniques aux systèmes électriques critiques. Vous devez aligner les caractéristiques physiques sur des résultats environnementaux spécifiques. Il n’existe tout simplement pas de solution universelle pour tous les risques.
Forage pétrolier et gazier / Raffineries
Les raffineries combinent simultanément plusieurs risques extrêmes. Concentrez-vous fortement sur une exposition chimique agressive et continue. Combinez cette menace avec des fluctuations extrêmes de la température ambiante. Vous avez également besoin de cotes de sécurité strictes pour les emplacements dangereux (HazLoc). Ces environnements exigent les composés de gainage les plus résistants disponibles aujourd'hui. La prévention des étincelles reste la priorité absolue dans ces zones très volatiles.
Automatisation d'usine et usinage CNC
L'usinage moderne introduit des liquides de refroidissement synthétiques complexes dans l'espace de travail. Ces fluides agressifs détruisent incroyablement rapidement les gaines en PVC standard. Concentrez vos spécifications sur une résistance chimique synthétique robuste. Les machines CNC acheminent également le câblage à travers des chemins de câbles dynamiques et très serrés. La flexion continue nécessite des gaines en PUR ou TPE de qualité supérieure pour éviter la fatigue structurelle. Les fils statiques tombent rapidement en panne à l’intérieur des chenilles des machines en mouvement.
Manutention des matériaux
Les ponts roulants et les palans présentent une double exigence difficile. Les systèmes de levage complexes exigent une résistance élevée à la traction et une résistance extrême à la torsion. Ils sont également confrontés à une exposition constante aux fluides environnementaux. Spécifier un dédié Le câble de grue résistant à l'huile résout efficacement les deux problèmes physiques. Vous devez ici évaluer activement la nécessité d’une gaine renforcée. Les systèmes de guirlandes et les applications d’enroulement sont confrontés à de fréquentes marées noires. Ce glissement dangereux provoque un glissement mécanique ou de graves dégradations chimiques. Les gaines de grue spécialement conçues empêchent entièrement ces défaillances mécaniques spécifiques.
5. Risques de mise en œuvre et meilleures pratiques d'installation
Même les produits filaires haut de gamme échouent rapidement en raison de mauvaises pratiques d'installation. Vous devez aborder les réalités vitales de la mise en œuvre pour garantir le succès de l’adoption. Une manipulation appropriée garantit une durée de vie maximale du produit.
Le principe du maillon le plus faible
Votre système électrique repose sur la parfaite tenue de chaque composant. Un savamment spécifié Le câble résistant à l'huile ne fonctionne efficacement que s'il est installé correctement. Les connecteurs, les presse-étoupes et les joints physiques forment le véritable périmètre de défense. Si des liquides pénètrent dans un connecteur bon marché, la gaine haut de gamme ne peut pas sauver le système. Les fluides s'écouleront vers l'intérieur le long des brins de cuivre. Spécifiez toujours le matériel de terminaison chimiquement évalué pour correspondre à votre fil.
Limites du rayon de courbure
La géométrie de l’installation a un impact direct et mesurable sur la longévité. La saturation du fluide peut altérer légèrement la flexibilité du polymère au fil du temps. Le froid extrême permet également de rigidifier considérablement la veste. Vous devez respecter strictement les limites de rayon de courbure du fabricant. Des courbures physiques serrées induisent de fortes contraintes sur la structure du polymère. Cette contrainte entraîne des microfissures superficielles microscopiques. Les liquides pénètrent facilement dans ces fissures cachées au fil du temps. Suivez complètement la fiche technique du rayon de courbure minimum.
Protocoles d'inspection de routine
Chaque ligne spécialisée a une durée de vie opérationnelle maximale. Vous avez immédiatement besoin de cadres de maintenance proactifs. Mettez en œuvre une routine d’inspection visuelle stricte et programmée dans l’ensemble de votre installation.
Inspectez mensuellement les points de connexion et les presse-étoupes critiques.
Vérifiez toute la course pour déceler toute décoloration précoce de la veste.
Sentez la gaine extérieure pour déceler un ramollissement inattendu ou un gonflement anormal.
Vérifiez que tous les joints des connecteurs restent serrés, sécurisés et complètement secs.
Surveillez les points de flexion pour déceler les premiers signes d’abrasion de la surface.
La détection précoce permet des remplacements entièrement planifiés. Vous résolvez le problème avant que des pannes de courant catastrophiques ne se produisent.
Conclusion
Spécifier la bonne veste exacte nécessite un alignement environnemental intense. Vous devez faire correspondre le matériau spécifique de la veste et la classification UL directement aux réalités de votre installation. Les niveaux d’exposition aux produits chimiques et les mouvements mécaniques dynamiques dictent votre choix final. Les équipes d’approvisionnement doivent toujours exiger à l’avance des fiches techniques complètes sur la résistance chimique. Vérifiez toutes les classifications UL directement via la documentation officielle du fabricant. Donnez la priorité aux fournisseurs spécialisés offrant un support technique robuste pour les applications hautement dynamiques. N’ignorez pas simplement votre infrastructure vieillissante actuelle. Encouragez vos équipes de maintenance à auditer immédiatement les câblages présentant de fortes défaillances. Identifiez les endroits physiques qui subissent des ruptures d’isolation récurrentes. Contactez rapidement un technico-commercial pour obtenir une recommandation très ciblée. Le remplacement proactif permet d'économiser un immense capital au fil du temps.
FAQ
Q : Quelle est la différence entre un câble résistant à l’huile et un câble résistant à l’huile ?
R : Aucun câble n'est indéfiniment « résistant à l'huile ». Sur des périodes de temps extrêmes, tous les polymères finissent par se dégrader. La résistance à l’huile indique que le taux de dégradation est considérablement ralenti. Ces vestes classées répondent à des durées de vie opérationnelles spécifiques selon des tests standard. Ils garantissent des performances fiables pendant des années plutôt que des mois. Vous achetez un temps de fonctionnement garanti, et non une invulnérabilité permanente.
Q : Puis-je utiliser du fil THHN standard s’il passe à l’intérieur d’un conduit ?
R : Le THHN standard échoue rapidement lorsqu'il est exposé à des fluides agressifs. Le pétrole pénètre facilement dans les systèmes de conduits au fil du temps. La gravité provoque une accumulation de ces fluides aux points bas. Si l’huile atteint la norme THHN à l’intérieur du tuyau, une défaillance de l’isolation se produira toujours. Tirez toujours des câbles de calibre approprié, même dans des chemins de câbles fermés.
Q : Comment les huiles synthétiques affectent-elles les câbles en polyuréthane (PUR) ?
R : Le PUR gère exceptionnellement bien les huiles synthétiques et minérales. Il offre une défense de premier ordre contre les fluides agressifs. Cependant, les acheteurs doivent toujours recouper la composition chimique exacte de leur liquide de coupe ou lubrifiant. Certains additifs chimiques agressifs peuvent parfois contourner les résistances standards. Vérifiez toujours les tableaux de compatibilité pour votre marque spécifique de liquide de refroidissement.
