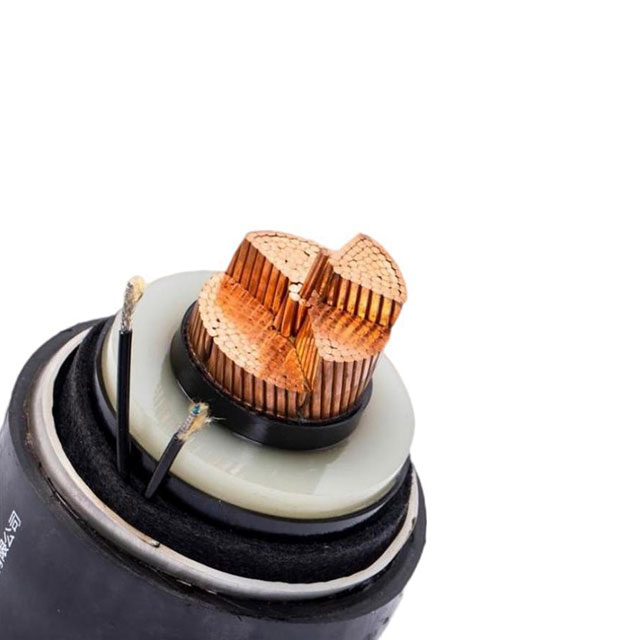

HV Güç Kablosu 110kV / 220kV Yüksek Gerilim Kabloları IEC Standart Yüksek Gerilim Kabloları

Yüksek gerilim (HV) kablosu: Gerilim aralığı genellikle 35kV ile 110kV arasındadır, çoğunlukla orta ve uzun mesafeli güç iletimi için kullanılır ve çoğu belediye, fabrika ve dağıtım ağları için uygundur.

Ekstra yüksek gerilim (EHV) kablosu: Gerilim seviyesi 110kV ile 220kV arasındadır, kentsel elektrik şebekelerinde ve bölgeler arası enerji iletim sistemlerinde yaygın olarak kullanılır ve uzun mesafeli iletimde düşük kayıplar sağlar.

Ultra yüksek gerilim (UHV) kablosu: Gerilim seviyesi 330kV ve üzeridir ve hatta 500kV, 750kV, 1000kV ve daha yüksek değerlere bile ulaşabilir. Genellikle ulusal omurga enerji şebekelerinde ve büyük bölgeler arası enerji iletim projelerinde kullanılan, ultra uzun mesafe ve ultra yüksek kapasiteli enerji iletimi için uygundur.

Ulusal enerji santralleri, enerji santralleri, nükleer enerji santralleri, denizler arası köprüler, demiryolu taşımacılığı, petrokimya, çelik, askeri teçhizat ve askeri stabilizatörler gibi uygulamalar.

Yalıtım malzemelerinin yüksek voltaj direnci

Yüksek gerilim kablolarında genellikle yüksek gerilim stresine dayanabilen, korona deşarjını ve kablo arızasını önleyebilen ve güç iletiminin güvenliğini sağlayabilen çapraz bağlı polietilen (XLPE) gibi yüksek yalıtım performansına sahip malzemeler kullanılır.

Yüksek kaliteli koruyucu katman tasarımı

Yarı iletken koruyucu tabaka ve metal koruyucu tabaka ile donatılmış olup, elektrik alanı dağılımını etkili bir şekilde kontrol edebilir, elektromanyetik paraziti azaltabilir ve iletimin stabilitesini ve kablonun çevresindeki ortamın elektromanyetik uyumluluğunu sağlayabilir.

Yüksek sıcaklık dayanımı ve güçlü korozyon direnci

Yüksek sıcaklığa dayanıklı iletkenlerin ve yalıtım malzemelerinin kullanımı, yüksek sıcaklıkta veya aşındırıcı ortamlarda çalışmaya uygundur ve uzun süre istikrarlı performansı koruyabilir ve kablonun servis ömrünü uzatabilir.

Büyük iletken kesiti

Yüksek gerilim kabloları genellikle hat direncini ve kaybını azaltmak için daha büyük iletken kesitleri kullanır ve uzun mesafeli güç iletimi sırasında yüksek verimli iletim sağlar.

Kararlı yapı ve yüksek mekanik mukavemet

Dış mekanik strese ve fiziksel hasara dayanabilen, dış kılıf ve metal zırh içeren çok katmanlı koruma yapısına sahiptir ve yer altı veya karmaşık ortamlardaki kurulum gereksinimlerine uygundur.

ROHS, UL, CUL,CSA ONAYI...

• ISO: ISO 9001 kalite yönetimi, ISO 14001 çevre yönetimi ve ilgili diğer standartları içerir.

• IEC (Uluslararası Elektroteknik Komisyonu): IEC 60227 (pvc yalıtımlı kablolar), IEC 60502 (güç kabloları), IEC 60332 (kablolarda alev yayılımı) vb. gibi birden fazla standart.

• UL (Underwriters Laboratories): Amerika Birleşik Devletleri'ndeki elektrikli ekipman ve kablolar için güvenlik sertifikası sağlar.

• CSA (Kanada Standartları Birliği): Kanada'da elektrik kabloları için geçerli güvenlik ve performans standartları.

• CE (Conformité Européenne): Avrupa pazarına giren kablolar için uygun olup güvenlik, sağlık ve çevre koruma gerekliliklerine uygunluk sağlar.

• RoHS (Tehlikeli Maddelerin Kısıtlanması): Kablo ürünlerinin zararlı maddeler içermediğinden emin olun.

• NEC (Ulusal Elektrik Kodu): Ulusal Elektrik Kodu, elektrik tesisatlarındaki kabloların uyumluluğunu sağlar.

• NEMA (Ulusal Elektrik Üreticileri Birliği): Kablolar ve ekipmanlar için endüstri standartlarını sağlayın.

• ASTM (Amerikan Test ve Malzeme Derneği): Kablo performansı ve güvenliğine uygulanabilir test ve malzeme standartları sağlar.

Performans sertifikası

• BS (İngiliz Standartları): BS 5467 (güç kabloları), BS 6004 (kablo yalıtım malzemeleri) vb.

• AS (Avustralya Standartları): AS/NZS 3000 (Elektrik Tesisatı Standardı) gibi.

• SAA (Standart Avustralya Onayı): Avustralya Standartları sertifikası, kabloların güvenlik gereksinimlerini karşılamasını sağlar.

Özel uygulama sertifikası

• LSZH (Düşük Duman Sıfır Halojen): Kamu binaları için uygun, düşük dumanlı ve halojensiz sertifikası.

• NFPA (Ulusal Yangından Korunma Birliği): Kablolar için yangından korunma ve güvenlik standartlarını sağlar.

Çevre ve güvenlik sertifikaları

• REACH (Kimyasalların Tescili, Değerlendirilmesi, İzni ve Kısıtlanması): Kimyasal maddelerin güvenliğinin sağlanması.

• IEC 60332 (Kablo alevi yayılma testi): Yangın durumlarında kabloların performansını değerlendirmek.

• Kablo yangından korunma sertifikası: EN 50575 ve CPR (Yapı Ürünleri Yönetmeliği).

1. EN 50575

Bu standart, sabit kurulumlar için tasarlanan kablolara uygulanır ve yanma performansı ve duman emisyonu da dahil olmak üzere kabloların yangın koşullarına nasıl tepki vereceğini belirtir.

2.CPR (Yapı Ürünleri Yönetmeliği)

AB düzenlemeleri, yapı ürünlerinin piyasaya sürülmeden önce belirli güvenlik, sağlık ve çevre koruma gerekliliklerini karşılamasını gerektirmektedir. A1, A2, B, C, D, E, F gibi yangın performanslarına göre test edilip sınıflandırılırlar. Sınıflandırma ne kadar yüksekse, yangın performansı da o kadar iyidir.

Özelleştirme hizmetlerimiz belirli proje zorluklarını çözebilir ve benzersiz ihtiyaçlar için özel çözümler sağlayabilir. Zırhlı özel kablolar (oluklu zırh), yüksek sıcaklık ve düşük sıcaklık direncine sahip özelleştirilmiş kablolar vb. sağlıyoruz. Ayrıca özel şekilli iletken şekilleriyle alüminyum/bakır kablo uzantılarını da özelleştirebiliriz.
