pengenalan

Kabel berperisai direka untuk pemasangan yang memerlukan perlindungan mekanikal yang dipertingkatkan dan ketahanan jangka panjang dalam persekitaran yang mencabar. Kabel ini menggabungkan lapisan perisai logam yang memberikan ketahanan terhadap kerosakan mekanikal, pendedahan alam sekitar dan kesan luaran.

Kabel berperisai biasanya digunakan dalam:

• Pengagihan kuasa bawah tanah

• Pemasangan luar

• Kemudahan industri

• Persekitaran trafik tinggi atau memerlukan mekanikal

Perisai logam dengan ketara meningkatkan ketahanan terhadap penghancuran, hentaman, daya tegangan, dan kerosakan tikus, dengan itu meningkatkan kebolehpercayaan operasi dan hayat perkhidmatan.

---

Ancaman Luar Biasa kepada Kabel

Kabel yang dipasang dalam persekitaran terdedah atau tertimbus mungkin tertakluk kepada:

• Serangan tikus

• Kerosakan kesan mekanikal atau penggalian

• Pergerakan dan pemampatan tanah

• Pencemaran kimia

• Kemasukan lembapan

Pembinaan berperisai mengurangkan risiko ini dengan menyediakan halangan perlindungan mekanikal dan alam sekitar tambahan.

---

Faedah Utama Kabel Berperisai

• Perlindungan mekanikal yang unggul

• Rintangan yang lebih baik terhadap daya remuk dan tegangan

• Ketahanan dipertingkatkan dalam persekitaran yang keras

• Sesuai untuk aplikasi pengebumian terus

• Peningkatan kebolehpercayaan dan keselamatan sistem

Pemilihan kabel yang betul memastikan pematuhan dengan piawaian pemasangan dan mengurangkan kos penyelenggaraan jangka panjang.

---

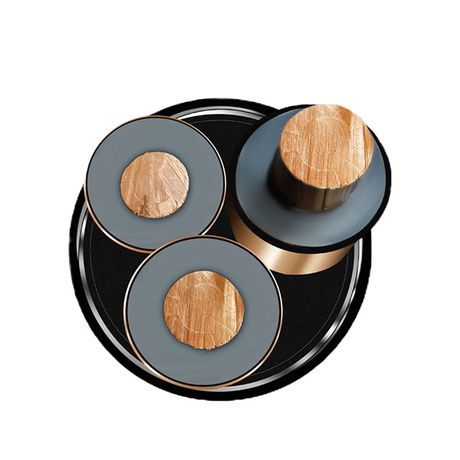

Kabel Berperisai – Struktur dan Pembinaan

Kabel berperisai terdiri daripada pelbagai lapisan berfungsi:

1. Konduktor

Unsur konduktif pusat (tembaga atau aluminium) bertanggungjawab untuk membawa arus elektrik.

2. Penebat

Menyediakan perlindungan dielektrik dan menghalang kebocoran semasa.

3. Tempat tidur / Sarung Dalam

Mengasingkan penebat daripada perisai dan menyediakan kusyen.

4. Lapisan Perisai

Biasanya dibuat daripada:

• Perisai Wayar Keluli (SWA)

• Perisai Pita Keluli (STA)

• Perisai Wayar Aluminium (AWA)

Perisai memberikan kekuatan mekanikal, rintangan hentaman, dan perlindungan tegangan.

5. Sarung Luar

Jaket luar pelindung (PVC, PE, LSZH, dll.) yang melindungi daripada kelembapan, bahan kimia dan pendedahan UV.

---

Ciri-ciri Teknikal

Kabel berperisai menawarkan:

• Rintangan penghancuran jejari yang tinggi

• Kekuatan tegangan yang lebih baik

• Perlindungan mekanikal semasa pemasangan

• Kesesuaian untuk pengebumian terus

• Hayat perkhidmatan yang panjang di bawah keadaan persekitaran yang teruk

Walaupun kabel perisai biasanya lebih mahal daripada kabel bukan perisai, ia memberikan perlindungan dan kebolehpercayaan yang unggul dalam pemasangan yang menuntut.

---

Piawaian dan Pematuhan

Pemilihan kabel berperisai hendaklah mematuhi piawaian kebangsaan dan antarabangsa yang berkenaan.

Pematuhan memastikan:

• Keselamatan elektrik

• Prestasi kebakaran

• Integriti mekanikal

• Kesesuaian pemasangan

Sentiasa sahkan standard dan spesifikasi projek yang berkaitan sebelum pemilihan.

---

Jenis Kabel Berperisai

Berperisai Dawai Keluli (SWA)

Kabel Steel Wire Armored (SWA) digunakan secara meluas untuk pengagihan kuasa dalam pemasangan bawah tanah dan luaran.

Ciri-ciri utama:

• Kekuatan mekanikal yang tinggi

• Sesuai untuk pengebumian terus

• Tahan kepada hentaman dan mampatan

• Biasa digunakan dalam pengagihan kuasa industri dan projek infrastruktur

SWA biasanya digunakan pada kabel berbilang teras. Untuk kabel teras tunggal, Aluminum Wire Armor (AWA) biasanya lebih disukai untuk meminimumkan kehilangan arus pusar.

Jadual: Ciri-ciri Utama Kabel Berperisai Wayar Keluli (SWA).

Ciri	Penerangan Teknikal
Pembinaan	Lazimnya terdiri daripada konduktor kuprum atau aluminium dengan penebat PVC atau XLPE, lapisan tempat tidur, perisai dawai keluli (SWA), dan sarung luar mengikut piawaian yang berkenaan (cth, BS 5467, IEC 60502).
Perlindungan Mekanikal	Perisai dawai keluli memberikan kekuatan tegangan tinggi dan rintangan remuk jejari, menjadikan kabel sesuai untuk pengebumian terus dan pemasangan yang memerlukan mekanikal.
Kesesuaian Pemasangan	Sesuai untuk pemasangan bawah tanah, luar dan perindustrian. Perisai boleh berfungsi sebagai konduktor pelindung litar (CPC) jika dibenarkan oleh peraturan pendawaian nasional dan ditamatkan dengan betul.

---

Kabel Berperisai Wayar Aluminium (AWA).

Kabel Aluminium Wire Armored (AWA) digunakan terutamanya untuk aplikasi teras tunggal. Perisai aluminium bukan magnet, yang meminimumkan kehilangan arus pusar dan terlalu panas dalam sistem AC teras tunggal.

Ciri-ciri utama:

• Berat lebih rendah berbanding perisai keluli

• Rintangan kakisan yang baik

• Mengurangkan kehilangan elektromagnet dalam pemasangan teras tunggal

• Pengendalian dan pemasangan yang lebih mudah kerana pembinaan yang lebih ringan

Aplikasi biasa termasuk:

• Pengagihan kuasa di bangunan besar

• Sistem kuasa industri

• Litar lampu

• Pemasangan HVAC

Nota: AWA biasanya ditentukan untuk kabel AC teras tunggal untuk mengelakkan kesan pemanasan magnet yang mungkin berlaku dengan perisai keluli.

---

Kabel Berperisai Fleksibel

Kabel berperisai fleksibel direka untuk aplikasi yang memerlukan pergerakan berulang, rintangan getaran dan ketahanan mekanikal. Kabel ini biasanya menggabungkan konduktor fleksibel dan pembinaan perisai khusus (cth, jalinan keluli tergalvani atau perisai saling berkunci).

Ia sesuai untuk persekitaran dinamik atau separa dinamik di mana kabel berperisai tegar standard tidak sesuai.

Aplikasi Industri Biasa

Industri	Keperluan Permohonan
Peralatan Kimpalan	Fleksibiliti tinggi dan ketahanan mekanikal di bawah pergerakan berulang
Robotik & Automasi	Rintangan lenturan dan getaran berterusan
Infrastruktur Automotif & EV	Sambungan kuasa dan kawalan yang boleh dipercayai dalam kenderaan dan sistem pengecasan
Aeroangkasa & Pertahanan	Kebolehpercayaan yang tinggi di bawah getaran dan keadaan operasi yang keras

Kabel berperisai fleksibel direka bentuk untuk mengimbangi perlindungan mekanikal dengan prestasi lenturan. Pemilihan harus mengambil kira jejari lentur minimum, kitaran lenturan dan pendedahan alam sekitar.

Kabel Berperisai Khusus

Aplikasi tertentu memerlukan pembinaan kabel berperisai khusus untuk menangani keperluan mekanikal, alam sekitar atau peraturan tertentu. Reka bentuk ini menggabungkan ciri perlindungan tambahan bergantung pada persekitaran pemasangan.

Nota: Kabel yang dimaksudkan untuk kawasan berbahaya mungkin memerlukan pensijilan mengikut piawaian ATEX, IECEx atau UL, bergantung pada keperluan peraturan serantau dan klasifikasi pemasangan.

Pemilihan hendaklah berdasarkan pendedahan alam sekitar, pemuatan mekanikal, keperluan rintangan kimia, dan piawaian pemasangan yang berkenaan.

---

Faedah Kabel Berperisai

Perlindungan Mekanikal

Kabel berperisai memberikan ketahanan yang lebih baik terhadap kerosakan mekanikal berbanding dengan pembinaan yang tidak berperisai. Lapisan perisai logam meningkat:

• Rintangan penghancuran jejari

• Rintangan kesan

• Kekuatan tegangan

• Perlindungan terhadap kerosakan penggalian yang tidak disengajakan

Ini menjadikan kabel berperisai sesuai untuk pengebumian terus, kemudahan perindustrian, projek infrastruktur dan persekitaran trafik tinggi.

Perisai dawai keluli mengedarkan tegasan mekanikal di sepanjang beberapa wayar, meningkatkan ketahanan terhadap ubah bentuk dan beban luaran.

---

Pengujian dan Pematuhan

Kabel berperisai mesti menjalani ujian piawai untuk mengesahkan integriti mekanikal dan pematuhan dimensi.

Pengujian memastikan pematuhan dengan piawaian yang berkenaan seperti IEC, BS atau UL, bergantung pada pasaran sasaran.

Ketahanan dan Awet Muda

Kabel berperisai direka untuk perkhidmatan jangka panjang dalam persekitaran yang mencabar. Di bawah keadaan pemasangan dan pengendalian biasa, kabel perisai berkualiti tinggi biasanya mencapai hayat perkhidmatan selama 20–30 tahun atau lebih. Dalam persekitaran yang keras, hayat perkhidmatan mungkin dikurangkan bergantung pada tekanan mekanikal, suhu dan pendedahan kimia.

• Kabel SWA bertebat XLPE boleh melebihi 30 tahun hayat perkhidmatan kerana rintangan haba dan kapasiti beban yang unggul.

• Kabel SWA bertebat PVC biasanya memberikan hayat perkhidmatan lebih kurang 20 tahun di bawah keadaan standard.

Lapisan perisai logam menyediakan:

• Perlindungan kesan mekanikal

• Rintangan terhadap kemasukan lembapan

• Perlindungan terhadap bahan kimia dan penembusan fizikal

Perisai yang lebih tebal menawarkan ketahanan yang lebih baik terhadap kesan mekanikal. Jika perlu, skrin logam tambahan menyediakan perisai elektromagnet dan meningkatkan keselamatan sistem.

Nota Pemasangan:
Kelenjar kabel yang betul hendaklah digunakan untuk mengekalkan perlindungan kemasukan (penarafan IP) dan mencegah penembusan air, habuk atau bahan kimia pada penamatan.

---

Keselamatan dan Pematuhan

Kabel berperisai menyumbang dengan ketara kepada keselamatan elektrik dan pematuhan peraturan.

Lapisan perisai:

• Mengurangkan risiko kerosakan mekanikal

• Meningkatkan keupayaan membawa arus kerosakan (apabila dibumikan dengan betul)

• Menyediakan halangan keselamatan tambahan terhadap kesan luaran

Kabel berperisai digunakan secara meluas dalam pemasangan luar, bawah tanah dan perindustrian di mana pematuhan dengan piawaian seperti IEC, BS atau peraturan negara yang lain diperlukan.

Kabel berperisai memastikan kebolehpercayaan operasi jangka panjang untuk sistem kuasa dan kawalan.

---

Aplikasi Biasa

Pemasangan Bawah Tanah

Kabel berperisai biasanya digunakan untuk pengebumian terus atau pemasangan saluran.

Mereka menyediakan perlindungan terhadap:

• Tekanan tanah

• Batu dan serpihan

• Kesan mekanikal yang tidak disengajakan

• Kerosakan tikus

Untuk bekalan bawah tanah ke bangunan luar, kemudahan perindustrian atau projek infrastruktur, kabel berperisai adalah penyelesaian pilihan kerana kekuatan dan ketahanan strukturnya.

---

Pemasangan Luaran

Kabel berperisai sesuai untuk persekitaran luar yang terdedah, termasuk:

• Sistem pencahayaan

• sistem CCTV

• Pengagihan kuasa luar

• Pemasangan halaman industri

Mereka direka untuk menahan:

• Hujan dan lembapan

• Pendedahan UV (dengan sarung luar yang sesuai)

• Turun naik suhu

• Tekanan mekanikal

Pemilihan bahan sarung yang betul (PVC, PE, LSZH) adalah penting bergantung pada keadaan persekitaran.

---

Aplikasi Perindustrian dan Komersial

Kemudahan industri memerlukan penyelesaian kabel yang teguh yang mampu menahan tekanan mekanikal dan pendedahan alam sekitar.

Kawasan aplikasi biasa termasuk:

Kabel berperisai digunakan secara meluas di kilang, bangunan komersial, projek tenaga, dan pemasangan infrastruktur.

---

Memilih Kabel Berperisai yang Tepat

Pemilihan kabel yang betul memerlukan penilaian:

• Muatkan keperluan semasa

• Kaedah pemasangan

• Panjang kabel (pertimbangan penurunan voltan)

• Persekitaran pemasangan

• Piawaian yang berkenaan

Saiz yang salah boleh mengakibatkan terlalu panas, isu penurunan voltan atau kegagalan sistem.

---

Penilaian Voltan (cth, 600/1000V)

Kabel berperisai voltan rendah biasanya mempunyai penarafan 0.6/1kV (600/1000V) dan sesuai untuk pemasangan kediaman, komersial dan perindustrian.

• Kabel berperisai teras tunggal selalunya menggunakan Perisai Wayar Aluminium (AWA)

• Kabel berbilang teras biasanya menggunakan Steel Wire Armor (SWA)

Penarafan voltan mesti sentiasa sepadan dengan keperluan reka bentuk sistem.

---

Pertimbangan Alam Sekitar

Keadaan persekitaran mempengaruhi prestasi kabel dengan ketara:

• Suhu tinggi boleh mempercepatkan penuaan penebat

• Suhu rendah boleh mengurangkan fleksibiliti

• Pendedahan kelembapan memerlukan sarung dan pengedap kelenjar yang betul

• Pendedahan bahan kimia memerlukan bahan sarung luar yang serasi

Pemilihan hendaklah berdasarkan keadaan tapak sebenar dan keperluan pematuhan.

Pemasangan Kabel Berperisai

Persediaan dan Perancangan

Perancangan yang betul adalah penting untuk pemasangan kabel berperisai yang selamat dan cekap. Pemasangan yang disediakan dengan baik mengurangkan risiko kerosakan mekanikal, kerosakan elektrik dan isu pematuhan.

Sebelum pemasangan:

• Sahkan bahawa kabel berperisai mematuhi piawaian yang berkenaan seperti BS 5467, BS 6724 atau IEC 60502-1 , bergantung pada keperluan projek.

• Sahkan penarafan voltan dan saiz konduktor yang betul.

• Pilih kelenjar kabel yang sesuai:

• Kelenjar BW – sesuai untuk persekitaran kering dalaman

• Kelenjar CW – sesuai untuk persekitaran luar atau lembap (menyediakan pengedap kalis cuaca)

Perancangan Laluan

• Rancang dan tandakan laluan kabel terlebih dahulu.

• Elakkan kawasan yang mempunyai risiko mekanikal yang tinggi.

• Pastikan jarak sokongan yang mencukupi mengikut piawaian pemasangan.

• Kekalkan yang ditetapkan pengeluar jejari lentur minimum untuk mengelakkan kerosakan pada penebat dan perisai.

Lenturan yang berlebihan atau pusingan tajam boleh mengubah bentuk perisai dawai keluli (SWA) dan menjejaskan integriti mekanikal kabel.

Pematuhan Peraturan

Sentiasa pastikan pemasangan mematuhi peraturan elektrik tempatan (cth, Peraturan Pendawaian IET / BS 7671 di UK) dan keperluan khusus untuk persekitaran sensitif seperti:

• Hospital

• Sekolah

• Bangunan awam

• Kemudahan industri

Perancangan profesional mengurangkan kerja semula, masa henti dan kos penyelenggaraan jangka panjang dengan ketara.

---

Teknik Pemasangan Selamat

Keselamatan mesti sentiasa menjadi keutamaan tertinggi apabila memasang kabel berperisai.

Keselamatan Elektrik

• Asingkan dan putuskan sambungan bekalan kuasa sebelum memulakan kerja.

• Gunakan prosedur Lockout/Tagout (LOTO) yang betul .

• Sahkan ketiadaan voltan menggunakan penguji voltan yang diluluskan.

• Pastikan pembumian yang betul pada perisai di mana diperlukan.

Peralatan Pelindung Diri (PPE)

Pemasang hendaklah memakai:

• Sarung tangan terlindung

• Cermin mata keselamatan

• Kasut pelindung

• Pakaian tahan api (jika perlu)

Pengendalian dan Kawalan Mekanikal

• Jangan putar, bengkok, atau tarik kabel secara berlebihan.

• Gunakan penggelek kabel atau peralatan menarik untuk jangka masa panjang.

• Elakkan melebihi yang disyorkan pengeluar ketegangan tarikan maksimum .

• Pastikan alatan bersih, kering dan diselenggara dengan baik.

Pencahayaan yang betul adalah penting, terutamanya apabila bekerja di ruang terkurung atau panel pengedaran.

Pematuhan dengan Piawaian

Semua pemasangan kabel berperisai mesti mematuhi piawaian kebangsaan dan antarabangsa yang berkenaan untuk memastikan keselamatan elektrik, integriti mekanikal dan prestasi jangka panjang.

Di pasaran UK, piawaian produk yang paling relevan termasuk:

Pemasangan juga mesti mematuhi:

• BS 7671 (Peraturan Pendawaian IET) – Keperluan untuk Pemasangan Elektrik

• Peraturan keselamatan bangunan dan kebakaran tempatan

Sentiasa rujuk garis panduan pemasangan pengeluar untuk mengesahkan:

• Jejari lenturan minimum

• Ketegangan tarikan maksimum

• Keperluan pembumian perisai

• Had alam sekitar

Pematuhan memastikan operasi yang selamat, kelulusan pemeriksaan yang berjaya dan kebolehpercayaan jangka panjang.

---

Sambungan dan Penyelenggaraan Kabel Berperisai

Jenis Sambungan Kabel Berperisai

Pemilihan sendi yang betul adalah penting untuk mengekalkan perlindungan mekanikal, kesinambungan elektrik, dan pengedap alam sekitar.

Pertimbangan teknikal penting:

• Kekalkan kesinambungan perisai merentasi sendi.

• Pastikan pembumian SWA yang betul.

• Gunakan kit sendi yang sesuai (kecutan haba, pengecutan sejuk, atau jenis resin).

• Sahkan penarafan IP untuk pemasangan luar atau bawah tanah.

Penyambungan yang tidak betul adalah salah satu punca kegagalan kabel yang paling biasa.

---

Pemeriksaan Rutin

Pemeriksaan kerap memanjangkan hayat perkhidmatan dan mengurangkan kegagalan yang tidak dijangka.

Senarai semak pemeriksaan:

• Periksa kerosakan sarung, retak atau degradasi UV

• Periksa perisai untuk karat atau ubah bentuk mekanikal

• Sahkan kekejangan kelenjar dan integriti pengedap

• Cari tanda-tanda kemasukan lembapan

• Sahkan kesinambungan bumi jika diperlukan

Untuk pemasangan kritikal, ujian elektrik berkala mungkin termasuk:

• Ujian rintangan penebat (ujian Megger)

• Ujian kesinambungan

• Ujian impedans gelung kerosakan bumi

Penemuan pemeriksaan hendaklah didokumenkan sebagai sebahagian daripada rekod penyelenggaraan.

Nota Penyelenggaraan:
Bersihkan permukaan luar dengan kain kering sahaja. Elakkan bahan kimia keras yang boleh merendahkan bahan sarung.

---

Menyelesaikan Masalah Isu Biasa

Kerosakan kabel berperisai mungkin muncul sebagai:

• Kejatuhan voltan

• Terlalu panas

• Bekalan kuasa terputus-putus

• Peranti pelindung tersandung

• Kegagalan rintangan penebat

Penyebab biasa termasuk:

• Pemasangan sendi yang tidak betul

• Kerosakan mekanikal

• Kemasukan air

• Penamatan kelenjar yang salah

• Berlebihan melebihi penarafan semasa

Sebelum sebarang pembaikan:

1. Asingkan litar.

2. Ikuti prosedur Lockout/Tagout.

3. Sahkan ketiadaan voltan.

Jika isu itu tidak dapat diselesaikan dengan selamat, berunding dengan profesional elektrik yang berkelayakan.

Soalan Lazim – Kabel Berperisai

1. Apakah tujuan utama kabel berperisai?

Tujuan utama kabel berperisai adalah untuk menyediakan perlindungan mekanikal yang dipertingkatkan untuk konduktor elektrik. Lapisan perisai logam (biasanya Steel Wire Armor – SWA atau Aluminium Wire Armor – AWA) melindungi kabel daripada:

• Kesan mekanikal dan penghancuran

• Kerosakan tikus

• Kemasukan lembapan

• Penembusan tidak sengaja

Kabel berperisai digunakan secara meluas dalam pemasangan industri, komersial dan bawah tanah di mana ketahanan dan keselamatan tambahan diperlukan.

---

2. Bolehkah kabel berperisai digunakan di luar rumah?

Ya, kabel berperisai sesuai untuk pemasangan luar apabila dinyatakan dengan betul.

Mereka biasa digunakan:

• Terkubur terus di dalam tanah

• Dipasang di sepanjang dinding luar

• Terdedah di kawasan perindustrian

• Dalam sistem kuasa taman atau landskap

Untuk kegunaan luar, pastikan:

• Jenis kelenjar yang betul (cth, kelenjar CW untuk aplikasi luar)

• Bahan sarung luar yang sesuai (PVC, PE, atau LSZH mengikut keperluan)

• Pengedap yang betul untuk mengekalkan perlindungan kemasukan

---

3. Bagaimanakah anda memilih jenis kabel perisai yang betul?

Pemilihan kabel hendaklah berdasarkan keperluan teknikal dan persekitaran, termasuk:

• Penarafan voltan sistem (cth, 0.6/1kV)

• Muatkan arus dan saiz konduktor

• Kaedah pemasangan (dikubur, dipotong terus, dulang, saluran)

• Pendedahan alam sekitar (kelembapan, UV, bahan kimia)

• Piawaian yang berkenaan (BS 5467, BS 6724, IEC 60502)

Saiz atau spesifikasi kabel yang salah boleh mengakibatkan terlalu panas, penurunan voltan atau hayat perkhidmatan yang berkurangan. Rundingan dengan jurutera elektrik yang berkelayakan disyorkan untuk pemasangan yang kompleks.

---

4. Adakah kabel berperisai memerlukan alat khas untuk pemasangan?

ya. Pemasangan yang betul memerlukan alat dan aksesori yang sesuai, termasuk:

• Pemotong kabel tugas berat

• Alat pelucutan perisai

• Kit kelenjar (jenis BW atau CW)

• Alat pengelim untuk lugs

• Alat pelucutan penebat

Penamatan yang betul adalah penting untuk mengekalkan kesinambungan perisai dan pembumian yang betul.

---

5. Berapa kerapkah kabel berperisai harus diperiksa?

Kekerapan pemeriksaan bergantung pada persekitaran pemasangan dan kritikal sistem.

Sebagai garis panduan umum:

• Pemeriksaan visual tahunan disyorkan untuk pemasangan standard

• Pemeriksaan yang lebih kerap mungkin diperlukan dalam persekitaran industri atau yang keras

Semasa pemeriksaan, semak untuk:

• Kerosakan sarung atau retak

• Kakisan perisai

• Kelenjar longgar atau penamatan

• Tanda-tanda kemasukan lembapan

• Terlalu panas pada sambungan

Ujian elektrik berkala (seperti ujian rintangan penebat) mungkin juga diperlukan di bawah jadual penyelenggaraan.
