Introduzione

I cavi armati sono progettati per installazioni che richiedono una protezione meccanica avanzata e una durata a lungo termine in ambienti difficili. Questi cavi incorporano uno strato di armatura metallica che fornisce resistenza contro danni meccanici, esposizione ambientale e impatto esterno.

I cavi armati sono comunemente usati in:

• Distribuzione dell'energia sotterranea

• Installazioni all'aperto

• Impianti industriali

• Ambienti ad alto traffico o meccanicamente impegnativi

L'armatura metallica migliora significativamente la resistenza allo schiacciamento, all'impatto, alle forze di trazione e ai danni dei roditori, migliorando così l'affidabilità operativa e la durata.

---

Minacce esterne comuni ai cavi

I cavi installati in ambienti esposti o interrati possono essere soggetti a:

• Attacco di roditori

• Impatto meccanico o danni da scavo

• Movimento e compressione del suolo

• Contaminazione chimica

• Ingresso di umidità

La costruzione corazzata mitiga questi rischi fornendo un’ulteriore barriera di protezione meccanica e ambientale.

---

Principali vantaggi dei cavi armati

• Protezione meccanica superiore

• Migliore resistenza allo schiacciamento e alle forze di trazione

• Maggiore durata in ambienti difficili

• Adatto per applicazioni di interramento diretto

• Maggiore affidabilità e sicurezza del sistema

La corretta selezione del cavo garantisce la conformità agli standard di installazione e riduce i costi di manutenzione a lungo termine.

---

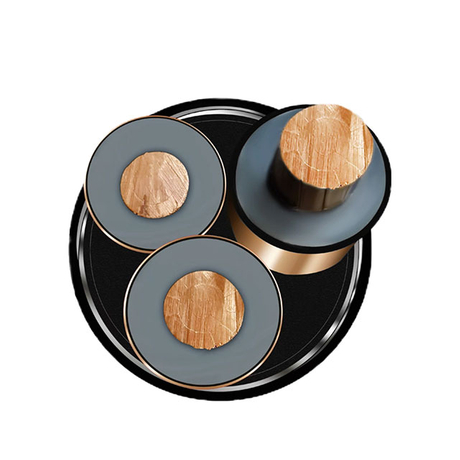

Cavi Armati – Struttura e Costruzione

I cavi armati sono costituiti da più strati funzionali:

1. Conduttore

L'elemento conduttivo centrale (rame o alluminio) responsabile del trasporto della corrente elettrica.

2. Isolamento

Fornisce protezione dielettrica e previene le perdite di corrente.

3. Biancheria da letto/guaina interna

Separa l'isolamento dall'armatura e fornisce ammortizzazione.

4. Strato di armatura

Tipicamente fatto da:

• Armatura in filo di acciaio (SWA)

• Armatura in nastro d'acciaio (STA)

• Armatura in filo di alluminio (AWA)

L'armatura fornisce resistenza meccanica, resistenza agli urti e protezione dalla trazione.

5. Guaina esterna

Un rivestimento esterno protettivo (PVC, PE, LSZH, ecc.) che protegge dall'umidità, dalle sostanze chimiche e dall'esposizione ai raggi UV.

---

Caratteristiche Tecniche

I cavi armati offrono:

• Elevata resistenza allo schiacciamento radiale

• Resistenza alla trazione migliorata

• Protezione meccanica durante l'installazione

• Idoneità alla sepoltura diretta

• Lunga durata in condizioni ambientali difficili

Sebbene i cavi armati siano generalmente più costosi dei cavi non armati, forniscono protezione e affidabilità superiori nelle installazioni più impegnative.

---

Standard e conformità

La selezione dei cavi armati deve essere conforme agli standard nazionali e internazionali applicabili.

La conformità garantisce:

• Sicurezza elettrica

• Prestazioni del fuoco

• Integrità meccanica

• Idoneità all'installazione

Verificare sempre lo standard pertinente e le specifiche del progetto prima della selezione.

---

Tipi di cavi armati

Filo di acciaio armato (SWA)

I cavi Steel Wire Armored (SWA) sono ampiamente utilizzati per la distribuzione di energia in installazioni sotterranee ed esterne.

Caratteristiche principali:

• Elevata resistenza meccanica

• Adatto per la sepoltura diretta

• Resistente agli urti e alla compressione

• Comunemente utilizzato nella distribuzione di energia industriale e nei progetti infrastrutturali

SWA viene generalmente applicato ai cavi multicore. Per i cavi unipolari, l'armatura in filo di alluminio (AWA) è generalmente preferita per ridurre al minimo le perdite per correnti parassite.

Tabella: Caratteristiche principali dei cavi armati in filo di acciaio (SWA).

delle caratteristiche	Descrizione tecnica
Costruzione	Solitamente è costituito da conduttori in rame o alluminio con isolamento in PVC o XLPE, strato di rivestimento, armatura in filo di acciaio (SWA) e una guaina esterna conforme agli standard applicabili (ad esempio, BS 5467, IEC 60502).
Protezione meccanica	L'armatura in filo di acciaio fornisce un'elevata resistenza alla trazione e allo schiacciamento radiale, rendendo il cavo adatto all'interramento diretto e alle installazioni meccanicamente impegnative.
Idoneità all'installazione	Adatto per installazioni interrate, esterne e industriali. L'armatura può fungere da conduttore di protezione del circuito (CPC) laddove consentito dalle normative nazionali sul cablaggio e adeguatamente terminato.

---

Cavi armati con filo di alluminio (AWA).

I cavi AWA (Aluminium Wire Armored) vengono utilizzati principalmente per applicazioni single-core. L'armatura in alluminio è non magnetica, il che riduce al minimo le perdite di correnti parassite e il surriscaldamento nei sistemi CA single-core.

Caratteristiche principali:

• Peso inferiore rispetto all'armatura in acciaio

• Buona resistenza alla corrosione

• Perdite elettromagnetiche ridotte nelle installazioni unipolari

• Maneggevolezza e installazione più facili grazie alla struttura più leggera

Le applicazioni tipiche includono:

• Distribuzione dell'energia nei grandi edifici

• Sistemi energetici industriali

• Circuiti di illuminazione

• Impianti HVAC

Nota: l'AWA è generalmente specificato per i cavi CA unipolari per evitare effetti di riscaldamento magnetico che possono verificarsi con l'armatura in acciaio.

---

Cavi Armati Flessibili

I cavi armati flessibili sono progettati per applicazioni che richiedono movimenti ripetuti, resistenza alle vibrazioni e durata meccanica. Questi cavi in ​​genere incorporano conduttori flessibili e costruzioni di armature specializzate (ad esempio, treccia di acciaio zincato o armatura interbloccata).

Sono adatti per ambienti dinamici o semidinamici dove i cavi armati rigidi standard non sarebbero appropriati.

Applicazioni industriali tipiche

di settore	Requisiti dell'applicazione
Attrezzature per saldatura	Elevata flessibilità e resistenza meccanica sotto movimenti ripetuti
Robotica e automazione	Resistenza alla flessione continua e alle vibrazioni
Infrastruttura automobilistica ed EV	Collegamenti affidabili di alimentazione e controllo nei veicoli e nei sistemi di ricarica
Aerospaziale e difesa	Elevata affidabilità in presenza di vibrazioni e condizioni operative difficili

I cavi armati flessibili sono progettati per bilanciare la protezione meccanica con le prestazioni di flessione. La selezione dovrebbe considerare il raggio di curvatura minimo, i cicli di flessione e l'esposizione ambientale.

Cavi armati specializzati

Alcune applicazioni richiedono costruzioni di cavi armati specializzati per soddisfare specifici requisiti meccanici, ambientali o normativi. Questi design incorporano funzionalità di protezione aggiuntive a seconda dell'ambiente di installazione.

Nota: i cavi destinati ad aree pericolose potrebbero richiedere la certificazione in conformità agli standard ATEX, IECEx o UL, a seconda dei requisiti normativi regionali e della classificazione dell'installazione.

La selezione dovrebbe basarsi sull'esposizione ambientale, sul carico meccanico, sui requisiti di resistenza chimica e sugli standard di installazione applicabili.

---

Vantaggi dei cavi armati

Protezione meccanica

I cavi armati forniscono una maggiore resistenza ai danni meccanici rispetto alle costruzioni non armate. Lo strato di armatura metallica aumenta:

• Resistenza allo schiacciamento radiale

• Resistenza agli urti

• Resistenza alla trazione

• Protezione contro i danni accidentali da scavo

Ciò rende i cavi armati adatti all'interramento diretto, agli impianti industriali, ai progetti infrastrutturali e agli ambienti ad alto traffico.

L'armatura in filo d'acciaio distribuisce lo stress meccanico su più fili, migliorando la resistenza alla deformazione e al carico esterno.

---

Test e conformità

I cavi armati devono essere sottoposti a test standardizzati per verificare l'integrità meccanica e la conformità dimensionale.

I test garantiscono la conformità agli standard applicabili come IEC, BS o UL, a seconda del mercato di destinazione.

Durabilità e longevità

I cavi armati sono progettati per un servizio a lungo termine in ambienti difficili. In normali condizioni di installazione e funzionamento, i cavi armati di alta qualità raggiungono generalmente una durata di servizio di 20-30 anni o più. In ambienti difficili, la durata può essere ridotta a seconda dello stress meccanico, della temperatura e dell'esposizione chimica.

• I cavi SWA isolati XLPE possono superare i 30 anni di durata grazie alla resistenza termica e alla capacità di carico superiori.

• I cavi SWA isolati in PVC generalmente garantiscono una durata di circa 20 anni in condizioni standard.

Lo strato di armatura metallica fornisce:

• Protezione dagli urti meccanici

• Resistenza all'ingresso di umidità

• Protezione contro la penetrazione chimica e fisica

L'armatura più spessa offre una migliore resistenza agli impatti meccanici. Ove richiesto, schermi metallici aggiuntivi forniscono schermatura elettromagnetica e migliorano la sicurezza del sistema.

Nota sull'installazione:
è necessario utilizzare pressacavi adeguati per mantenere la protezione di ingresso (classificazione IP) e prevenire la penetrazione di acqua, polvere o sostanze chimiche alle terminazioni.

---

Sicurezza e conformità

I cavi armati contribuiscono in modo significativo alla sicurezza elettrica e alla conformità normativa.

Lo strato di armatura:

• Riduce il rischio di danni meccanici

• Migliora la capacità di trasporto della corrente di guasto (se adeguatamente messo a terra)

• Fornisce un'ulteriore barriera di sicurezza contro gli impatti esterni

I cavi armati sono ampiamente utilizzati in installazioni esterne, sotterranee e industriali dove la conformità a standard come IEC, BS o altre normative nazionali . è richiesta

I cavi armati garantiscono l'affidabilità operativa a lungo termine dei sistemi di alimentazione e controllo.

---

Applicazioni comuni

Installazioni sotterranee

I cavi armati sono comunemente utilizzati per l'interramento diretto o per installazioni in condotte.

Forniscono protezione contro:

• Pressione del suolo

• Rocce e detriti

• Impatto meccanico accidentale

• Danni ai roditori

Per la fornitura sotterranea di edifici annessi, impianti industriali o progetti infrastrutturali, il cavo armato è la soluzione preferita grazie alla sua resistenza strutturale e durata.

---

Installazioni all'aperto

I cavi armati sono adatti per ambienti esterni esposti, tra cui:

• Sistemi di illuminazione

• Sistemi TVCC

• Distribuzione dell'energia esterna

• Impianti per cantieri industriali

Sono progettati per resistere:

• Pioggia e umidità

• Esposizione ai raggi UV (con guaina esterna adeguata)

• Fluttuazioni della temperatura

• Sollecitazione meccanica

La corretta selezione del materiale della guaina (PVC, PE, LSZH) è essenziale a seconda delle condizioni ambientali.

---

Applicazioni industriali e commerciali

Gli impianti industriali richiedono soluzioni di cablaggio robuste in grado di resistere allo stress meccanico e all'esposizione ambientale.

Le aree di applicazione tipiche includono:

I cavi armati sono ampiamente utilizzati nelle fabbriche, negli edifici commerciali, nei progetti energetici e nelle installazioni infrastrutturali.

---

Scegliere il cavo armato giusto

La corretta selezione del cavo richiede la valutazione di:

• Carica i requisiti attuali

• Metodo di installazione

• Lunghezza del cavo (considerazioni sulla caduta di tensione)

• Ambiente di installazione

• Norme applicabili

Un dimensionamento errato può causare surriscaldamento, problemi di caduta di tensione o guasti del sistema.

---

Voltaggio nominale (ad esempio, 600/1000 V)

I cavi armati a bassa tensione hanno comunemente una potenza nominale di 0,6/1 kV (600/1000 V) e sono adatti per installazioni residenziali, commerciali e industriali.

• I cavi armati unipolari utilizzano spesso l'armatura in filo di alluminio (AWA)

• I cavi multipolari utilizzano comunemente l'armatura in filo d'acciaio (SWA)

La tensione nominale deve sempre corrispondere ai requisiti di progettazione del sistema.

---

Considerazioni ambientali

Le condizioni ambientali influiscono in modo significativo sulle prestazioni del cavo:

• Le alte temperature possono accelerare l'invecchiamento dell'isolamento

• Le basse temperature possono ridurre la flessibilità

• L'esposizione all'umidità richiede una corretta sigillatura della guaina e del premistoppa

• L'esposizione chimica richiede materiali della guaina esterna compatibili

La selezione dovrebbe basarsi sulle condizioni effettive del sito e sui requisiti di conformità.

Installazione di cavi armati

Preparazione e pianificazione

Una corretta pianificazione è essenziale per un’installazione sicura ed efficiente del cavo armato. Un'installazione ben preparata riduce il rischio di danni meccanici, guasti elettrici e problemi di conformità.

Prima dell'installazione:

• Verificare che il cavo armato sia conforme agli standard applicabili come BS 5467, BS 6724 o IEC 60502-1 , a seconda dei requisiti del progetto.

• Confermare la corretta tensione nominale e il dimensionamento del conduttore.

• Selezionare i pressacavi appropriati:

• Pressacavi BW – adatti per ambienti interni asciutti

• Pressacavi CW – adatti per ambienti esterni o umidi (fornisce una tenuta resistente alle intemperie)

Pianificazione del percorso

• Pianificare e contrassegnare in anticipo il percorso del cavo.

• Evitare aree ad alto rischio meccanico.

• Garantire un'adeguata spaziatura dei supporti in conformità con gli standard di installazione.

• Mantenere il specificato dal produttore raggio di curvatura minimo per evitare danni all'isolamento e all'armatura.

Piegature eccessive o svolte brusche possono deformare l'armatura del filo di acciaio (SWA) e compromettere l'integrità meccanica del cavo.

Conformità normativa

Assicurarsi sempre che l'installazione sia conforme alle normative elettriche locali (ad esempio, norme sul cablaggio IET/BS 7671 nel Regno Unito) e ai requisiti specifici per ambienti sensibili come:

• Ospedali

• Scuole

• Edifici pubblici

• Impianti industriali

La pianificazione professionale riduce significativamente le rilavorazioni, i tempi di inattività e i costi di manutenzione a lungo termine.

---

Tecniche di installazione sicura

La sicurezza deve sempre avere la massima priorità quando si installano cavi armati.

Sicurezza elettrica

• Isolare e scollegare l'alimentazione prima di iniziare il lavoro.

• Applicare le corrette procedure di lockout/tagout (LOTO) .

• Verificare l'assenza di tensione utilizzando un tester di tensione approvato.

• Garantire la corretta messa a terra dell'armatura dove richiesto.

Dispositivi di Protezione Individuale (DPI)

Gli installatori dovrebbero indossare:

• Guanti isolanti

• Occhiali di sicurezza

• Calzature protettive

• Indumenti ignifughi (ove richiesto)

Movimentazione e controllo meccanico

• Non torcere, piegare o tirare eccessivamente il cavo.

• Utilizzare rulli per cavi o attrezzature di traino per tragitti lunghi.

• Evitare di superare consigliata dal produttore la tensione di trazione massima .

• Mantenere gli strumenti puliti, asciutti e adeguatamente mantenuti.

Un'illuminazione adeguata è essenziale, in particolare quando si lavora in spazi ristretti o in quadri di distribuzione.

Conformità agli standard

Tutte le installazioni di cavi armati devono essere conformi agli standard nazionali e internazionali applicabili per garantire sicurezza elettrica, integrità meccanica e prestazioni a lungo termine.

Nel mercato del Regno Unito, gli standard di prodotto più rilevanti includono:

L'installazione deve inoltre rispettare:

• BS 7671 (normative sul cablaggio IET) – Requisiti per le installazioni elettriche

• Norme edilizie locali e di sicurezza antincendio

Consultare sempre le linee guida di installazione del produttore per confermare:

• Raggio minimo di curvatura

• Massima tensione di trazione

• Requisiti di messa a terra dell'armatura

• Limitazioni ambientali

La conformità garantisce un funzionamento sicuro, l'approvazione delle ispezioni con successo e l'affidabilità a lungo termine.

---

Giunti di cavi armati e manutenzione

Tipi di giunti per cavi armati

La corretta selezione del giunto è essenziale per mantenere la protezione meccanica, la continuità elettrica e la tenuta ambientale.

Considerazioni tecniche importanti:

• Mantenere la continuità dell'armatura attraverso il giunto.

• Assicurare la corretta messa a terra di SWA.

• Utilizzare kit di giunti adeguati (restringenti a caldo, a freddo o in resina).

• Verificare il grado IP per installazioni esterne o sotterranee.

Una giunzione impropria è una delle cause più comuni di guasto dei cavi.

---

Ispezione di routine

L'ispezione regolare prolunga la durata di servizio e riduce i guasti imprevisti.

Lista di controllo per l'ispezione:

• Verificare la presenza di danni alla guaina, crepe o deterioramento dovuto ai raggi UV

• Ispezionare l'armatura per verificare la corrosione o la deformazione meccanica

• Confermare la tenuta della premistoppa e l'integrità della tenuta

• Cerca segni di ingresso di umidità

• Verificare la continuità di terra dove richiesto

Per le installazioni critiche, i test elettrici periodici possono includere:

• Test di resistenza all'isolamento (test Megger)

• Test di continuità

• Test di impedenza del circuito di guasto a terra

I risultati dell'ispezione dovrebbero essere documentati come parte di un registro di manutenzione.

Nota sulla manutenzione:
pulire le superfici esterne esclusivamente con un panno asciutto. Evitare prodotti chimici aggressivi che potrebbero degradare il materiale della guaina.

---

Risoluzione dei problemi comuni

I guasti ai cavi armati possono presentarsi come:

• Caduta di tensione

• Surriscaldamento

• Alimentazione intermittente

• Intervento del dispositivo di protezione

• Guasto alla resistenza di isolamento

Le cause comuni includono:

• Installazione congiunta non corretta

• Danni meccanici

• Ingresso di acqua

• Terminazione ghiandola errata

• Sovraccarico oltre il limite attuale

Prima di qualsiasi riparazione:

1. Isolare il circuito.

2. Seguire le procedure di lockout/tagout.

3. Confermare l'assenza di tensione.

Se il problema non può essere risolto in modo sicuro, consultare un elettricista qualificato.

FAQ – Cavi Armati

1. Qual è lo scopo principale dei cavi armati?

Lo scopo principale dei cavi armati è fornire una migliore protezione meccanica ai conduttori elettrici. Lo strato di armatura metallica (comunemente Steel Wire Armor – SWA o Aluminium Wire Armor – AWA) protegge il cavo da:

• Impatto meccanico e schiacciamento

• Danni ai roditori

• Ingresso di umidità

• Penetrazione accidentale

I cavi armati sono ampiamente utilizzati nelle installazioni industriali, commerciali e sotterranee dove sono richieste maggiore durata e sicurezza.

---

2. I cavi armati possono essere utilizzati all'aperto?

Sì, i cavi armati sono adatti per l'installazione all'esterno se opportunamente specificati.

Sono comunemente usati:

• Sepolto direttamente nel terreno

• Installato lungo le pareti esterne

• Esposto in piazzali industriali

• Nei sistemi elettrici da giardino o da giardino

Per l'uso all'aperto, assicurarsi:

• Tipo di pressacavo corretto (ad esempio pressacavo CW per applicazioni esterne)

• Materiale adatto per la guaina esterna (PVC, PE o LSZH come richiesto)

• Sigillatura adeguata per mantenere la protezione dall'ingresso

---

3. Come si sceglie il tipo corretto di cavo armato?

La scelta del cavo dovrebbe basarsi su requisiti tecnici e ambientali, tra cui:

• Tensione nominale del sistema (ad esempio, 0,6/1 kV)

• Corrente di carico e dimensione del conduttore

• Metodo di installazione (interrato, tagliato direttamente, a vassoio, condotto)

• Esposizione ambientale (umidità, raggi UV, sostanze chimiche)

• Standard applicabili (BS 5467, BS 6724, IEC 60502)

Il dimensionamento o le specifiche errate del cavo possono causare surriscaldamento, caduta di tensione o riduzione della durata. Per installazioni complesse si consiglia la consulenza di un elettrotecnico qualificato.

---

4. I cavi armati richiedono strumenti speciali per l'installazione?

SÌ. Una corretta installazione richiede strumenti e accessori adeguati, tra cui:

• Tagliacavi per carichi pesanti

• Strumenti per la rimozione delle armature

• Kit pressacavo (tipi BW o CW)

• Strumenti di crimpatura per capicorda

• Strumenti per la spelatura dell'isolamento

La terminazione corretta è essenziale per mantenere la continuità dell'armatura e una corretta messa a terra.

---

5. Con quale frequenza è necessario ispezionare i cavi armati?

La frequenza delle ispezioni dipende dall'ambiente di installazione e dalla criticità del sistema.

Come linea guida generale:

• Per le installazioni standard si consiglia un'ispezione visiva annuale

• Potrebbero essere necessarie ispezioni più frequenti in ambienti industriali o difficili

Durante l'ispezione, verificare:

• Danni o crepe alla guaina

• Corrosione dell'armatura

• Ghiandole o terminazioni sciolte

• Segni di ingresso di umidità

• Surriscaldamento alle connessioni

Nell'ambito dei programmi di manutenzione potrebbero essere necessari anche test elettrici periodici (come i test della resistenza di isolamento).
