Inženýři často považují specifikaci vysokonapěťového kabelu za poslední fázi návrhu. Tato častá chyba spouští katastrofická úzká hrdla systému, selhání s omezeným prostorem a vážná bezpečnostní rizika. Čekání na konec projektu na zmapování vašeho vedení napájení jednoduše přivolá katastrofu.
Výběr vpravo Vysokonapěťový kabel vyžaduje pečlivé vyvážení. Musíte zvážit elektrický výkon – například ampacitu a impedanci – s ohledem na náročné podmínky prostředí a přísná pravidla shody. Když systémy selžou, hlavní příčina obvykle souvisí se špatným výběrem materiálu nebo přehlíženými riziky instalace.
Tento článek poskytuje rámec technického hodnocení pro konstruktéry a týmy zásobování. Prozkoumáme, jak porovnávat základní materiály, vypočítat optimální elektrické specifikace a zmírnit skrytá nebezpečí instalace. Včasným uplatněním těchto inženýrských principů můžete navrhnout robustní architekturu systému a vyhnout se nákladným redesignům v poslední fázi.
Klíčové věci
Včasná integrace je kritická: Zvažte poloměry ohybu vysokonapěťových kabelů, stínění a rozměry konektorů do původní systémové architektury, abyste zabránili nákladným přestavbám.
Materiál určuje životní cyklus: Volba vodiče (měď vs. hliník) a typ izolace (např. XLPE) přímo ovlivňují tepelné limity, účinnost přenosu a mechanickou pevnost.
Skrytá rizika kvality: Neověřené výrobní procesy, jako je nedostatečné odplynění XLPE, vytvářejí vnitřní dutiny, které vedou k částečnému vybití a předčasnému selhání.
Realita údržby: I malá kontaminace během instalace (např. pot rukou na izolaci) může způsobit elektrické špičky a degradaci systému.

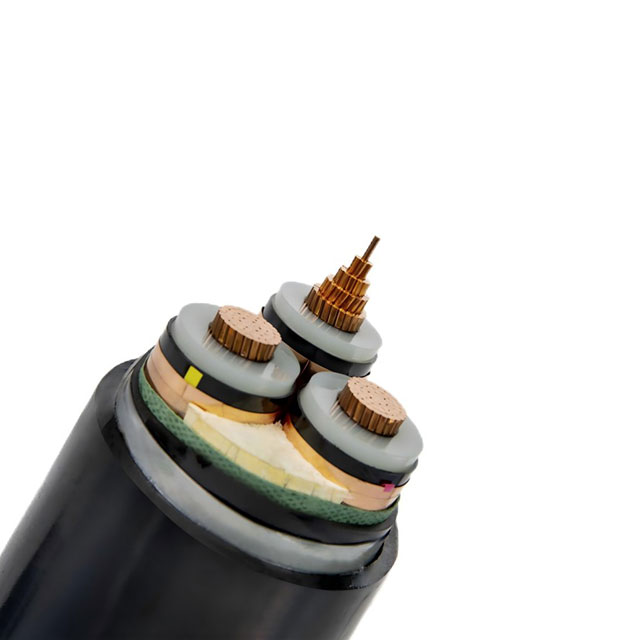

Anatomie vysokonapěťového kabelu: Technické specifikace
Chcete-li určit VN kabel správně, musíte nejprve pochopit jeho základní inženýrské parametry. Hodnoty napětí určují potřebnou tloušťku izolace a celkovou složitost návrhu.
Klasifikace napětí
Průmysl rozděluje silové kabely do odlišných provozních hranic. Každá třída vyžaduje jedinečný přístup k testování a stínění.
Střední napětí (MV): 1kV až 36kV. Běžně se používá v regionálních distribučních sítích a velkých průmyslových závodech.
Vysoké napětí (VN): 36kV až 245kV. Nasazeno pro hlavní přenosová vedení spojující rozvodny.
Extra vysoké napětí (EHV): 245 kV až 765 kV. Navrženo pro masivní národní síťová propojení.
Ultra vysoké napětí (UHV): 765 kV a vyšší. Vyhrazeno pro extrémní přenos hromadného výkonu na velké vzdálenosti.
Dynamika vodičů: měď vs. hliník
Váš výběr vodičů přímo určuje půdorys systému a konstrukční zatížení. Každý kov nabízí odlišné mechanické a elektrické profily.
Měď poskytuje vysokou vodivost (58 MS/m) spolu s mimořádnou pevností v tahu (210 MPa). Měď byste měli specifikovat pro průmyslové zóny s omezeným prostorem nebo aplikace s vysokým proudem. Umožňuje menší celkový průměr kabelu. Nese to však velký váhový trest.
Hliník nabízí nižší vodivost (35 MS/m) a sníženou pevnost v tahu (100 MPa). Přesto zůstává výrazně lehčí než měď. Inženýři dávají přednost hliníku pro dálkové nadzemní vedení. Snížení hmotnosti snižuje strukturální namáhání přenosových věží.
Tabulka srovnání vlastností vodičů
Materiálové vlastnosti |
Měděný vodič |
Hliníkový vodič |
Vodivost (MS/m) |
58 |
35 |
Pevnost v tahu (MPa) |
210 |
100 |
Primární výhoda |
Kompaktní průměr, vysoký proud |
Lehký, životaschopnost na dlouhé vzdálenosti |
Izolační vrstvy a dielektrická pevnost
Jako průmyslový standard dominuje Cross-Linked Polyethylene (XLPE). Může se pochlubit působivou dielektrickou pevností přibližně 20 kV/mm. XLPE navíc zvládá trvalé provozní teploty až 90°C a zkratové špičky až do 250°C. Jeho robustní molekulární struktura odolává deformaci při silném tepelném namáhání.
Pro konkrétní scénáře EHV inženýři někdy vyhodnocují alternativy, jako je izolace impregnovaná papírem. Tento starší materiál může dosáhnout dielektrické pevnosti blízko 30 kV/mm. K zachování integrity však vyžaduje složité systémy tlakované olejem, takže XLPE je vynikající volbou pro moderní nasazení.
Požadavky na stínění a pancéřování
Elektromagnetické rušení (EMI) narušuje blízké komunikační linky. Měděná páska nebo drátěná síta zvládají toto EMI efektivně. Poskytují také volnou cestu pro to, aby poruchové proudy bezpečně putovaly k zemi.
Mechanická ochrana vyžaduje jiný přístup. Ocelové brnění (SWA) chrání před fyzickým rozdrcením. Podzemní nebo podmořské aplikace se spoléhají na ocelové pancéřování, které poskytuje obrovskou pevnost v tahu – až 600 MPa. To zajišťuje, že kabel přežije drsné tahové síly při instalaci a podmínky skalnatého mořského dna.
Matice pro výběr materiálu pro HV aplikace
Úspěšný design odpovídá vnějším materiálům přesně očekávaným environmentálním stresorům. Obecný vnější plášť se za extrémních podmínek rychle znehodnotí.
Dimenze hodnocení: Expozice prostředí
Různá provozní prostředí vyžadují vysoce specializované polymerní sloučeniny.
Podzemí a ponorka: Hluboká půda a mořská voda vystavují vedení nepřetržité vlhkosti. Měli byste zadat vnější pláště z polyetylenu (PE) nebo polyetylénu s vysokou hustotou (HDPE). Tyto plasty poskytují vynikající odolnost vůči vodě a chemikáliím. Zabraňují pronikání vlhkosti do vnitřních dielektrických vrstev.
Vnitřní a uzavřené průmyslové prostory: Požární bezpečnost má přednost před všemi ostatními obavami uvnitř továren nebo tunelů. Standardní plasty rychle hoří a uvolňují toxický plynný chlór. Tento problém řeší materiály Low Smoke Zero Halogen (LSZH). Specializované sloučeniny zpomalující hoření zajišťují požární bezpečnost a přísně omezují emise toxických plynů během mimořádných událostí.
Extrémní teploty: Standardní XLPE selže v blízkosti ocelových pecí nebo leteckých motorů. Prostředí s vysokými teplotami vyžaduje pláště na bázi fluorovaného etylen propylenu (FEP) nebo silikonu. Tyto prémiové polymery snášejí extrémní okolní teplo v rozsahu až 190°C–250°C, aniž by došlo k roztavení.
Flexibilita vs
Inženýři musí vyvážit počet pramenů a tuhost pláště. Aplikace vystavené nepřetržitému pohybu, jako jsou těžké robotické stroje nebo přístavní jeřáby, vyžadují ohebné vodiče s velkým počtem vláken. Pružné pogumované pláště zabraňují vnitřní únavě drátu.
Statické směrování se chová jinak. Přímé pohřební linie se po položení do příkopu jen zřídka pohybují. Tuhé vnější pláště a pevné nebo zhutněné vodiče zde poskytují maximální mechanickou odolnost. Pevný plášť odolává ostrým kamenům, zatímco vysoce pružný plášť se může pod tlakem půdy prorazit.
Elektrické výpočty a návrh vysokonapěťových přenosových kabelů
Odhad fyzických rozměrů vede k okamžitému tepelnému selhání. Inženýři se musí spoléhat na přísné elektrické výpočty, aby dokončili architekturu systému.
Správa kapacitních a tepelných limitů
Ampacita definuje maximální trvalý proud, který může vodič přenášet, než tepelná degradace zničí izolaci. Chcete-li vypočítat optimální plochu průřezu, musíte posoudit okolní teplotu a hloubku instalace.
Když odpor přemění proud na teplo, dielektrická vrstva jej pohltí. Pokud je plocha průřezu příliš malá, zvyšuje se úbytek napětí a nadměrné teplo taví XLPE. Musíte dimenzovat vodič velkoryse, abyste minimalizovali pokles napětí a udrželi provozní teploty bezpečně pod 90 °C.
Kapacita, indukčnost a impedance
Tloušťka dielektrického materiálu přímo ovlivňuje kapacitu systému. Silnější izolační vrstva snižuje kapacitu, ale zvyšuje celkový průměr kabelu. Indukčnost silně závisí na vzdálenosti vodičů. Vícevodičové konfigurace mění překrytí magnetického pole, což posouvá celkovou impedanci systému.
Tyto proměnné musíte pečlivě vyvážit. Vysoká kapacita v dlouhých podzemních vedeních odebírá nadměrný nabíjecí proud. Tento jev plýtvá energií a snižuje činný výkon dodávaný koncovému uživateli.
HVAC vs. HVDC přenos
Volba mezi střídavým a stejnosměrným proudem zcela mění fyzickou strukturu kabelu.
Omezení HVAC: Vysoký střídavý proud trpí kožním efektem. Střídavý proud tlačí ven, teče většinou podél vnější hrany vodiče. Tím se plýtvá centrální měděná hmota. Na dlouhé vzdálenosti vyžaduje HVAC také masivní kompenzační stanice jalového výkonu pro řízení stability sítě.
Výhody HVDC: Vysokonapěťový stejnosměrný proud zcela eliminuje kožní efekt. Proud protéká rovnoměrně celým průřezem vodiče. Preferujeme HVDC pro podmořské trasy popř Kabel vysokonapěťového přenosového vedení má délku přesahující 600 km. Stejnosměrné napájení vyžaduje pouze dva póly, což snižuje celkovou izolační stopu a eliminuje ztráty jalového výkonu na velké vzdálenosti.
Kontrola kvality: Hodnocení standardů výrobce a testování
Kvalitu izolace nelze určit pohledem na vnější plášť. Mikroskopické vnitřní vady způsobují nejkatastrofičtější elektrické poruchy.
Proces odplyňování (riziko výroby v zákulisí)
Zesíťování polyethylenu vyžaduje intenzivní tepelné a chemické katalyzátory. Tento proces vytlačování vytváří těkavé plynné vedlejší produkty, včetně metanu a vlhkosti. Vysoce kvalitní kabely XLPE musí před opuštěním továrny projít důkladným odplyněním.
Výrobci umisťují hotové kotouče do masivních pecí. Pečou je při 60-70°C až 21 dní pro vyšší napětí. Pokud prodejce tento krok uspěchá, zachycené vedlejší produkty zůstanou uvnitř polymerní matrice.
Režim selhání: Zachycený metan vytváří pod elektrickým napětím mikrodutiny. Tyto drobné plynové kapsy ionizují. Výsledné mikroskopické jiskry vyřezávají do plastu cestičky podobné větvím. Říkáme tomu 'elektrické stromořadí' nebo 'vodní stromořadí'. Jakmile strom překlene izolační mezeru, dojde k úplnému průrazu dielektrika.
Povinné standardy shody a testování
Nikdy nepořizujte necertifikované materiály. Do užšího výběru prodejců na základě striktního dodržování globálních bezpečnostních protokolů.
Mezinárodní rámce: Požadujte shodu s IEC 60840 až do 150 kV a IEC 62067 pro aplikace EHV. Severoamerické projekty by měly odkazovat na normy IEEE nebo ICEA.
Kritické ověřovací testy: Vyžádejte si dokumentaci pro rutinní testování částečného vybíjení (PD). PD testy ověřují nepřítomnost nebezpečných mikrodutin. Kromě toho požádejte o rozšířené protokoly o zkouškách typu. Standardní ověření vyžaduje 30minutový vysokonapěťový test odolnosti při 2,5násobku normálního provozního napětí (2,5 Uo). Pokud dielektrikum přežije, je dávka bezpečná.
Realita implementace: Směrování, instalace a rizika údržby
Dokonale vyrobené kabely stále selhávají, pokud s nimi instalační týmy manipulují nesprávně. Provádění na místě vyžaduje přísný dohled.
Překonání chyb v pozdní fázi designu
Projekční týmy často zapomínají vyčlenit dostatečný fyzický prostor pro velké poloměry ohybu. Těžká přenosová vedení nemohou zatáčet ostré rohy. Vynucení pevného ohybu natáhne vnější plášť a stlačí vnitřní izolaci.
Objemné VN konektory také vyžadují značnou vůli. Pokud budete zpočátku ignorovat rozměry konektoru, budete čelit silnému mechanickému namáhání na spojích zakončení. Naplánujte velkorysé směrovací podnosy během počáteční fáze architektonického návrhu.
Připojení terminálů a bezpečnostní protokoly
Koncovka představuje nejzranitelnější místo v jakékoli elektrické síti.
Riziko kontaminace: Terénní technici se nikdy nesmí dotýkat HV zásuvné izolace holýma rukama. Lidská kůže obsahuje přírodní oleje, sůl a pot. Pokud se technik dotkne holého povrchu dielektrika, zanechá za sebou mikroskopické vodivé stopy. Při intenzivních elektrických polích tyto nečistoty mění gradient napětí. To způsobuje lokalizované elektrické špičky, částečné výboje a případné jiskření.
Čištění a těsnění: Technici musí používat přísné protokoly. Všechny exponované dielektrické povrchy čistěte pouze čistým etanolem. Nečistá rozpouštědla zanechávají škodlivé zbytky. Kromě toho, pokud odpojíte konektory na delší dobu, stárnoucí silikonová těsnění se deformují. Stanovte přísná pravidla pro výměnu starých silikonových těsnění a těsnění před opětovným zapnutím obvodu.
Environmentální stresové faktory
Vnější síly nepřetržitě útočí na zasypané a odkryté linie.
Ovládejte degradaci UV zářením určením sazí naplněných vnějších plášťů pro horní připojení. Porazte pronikání vlhkosti v místech spojů použitím tepelně smrštitelných hadiček námořní kvality a vodotěsných tmelových pryskyřic.
Nakonec monitorujte tepelný odpor půdy v podzemních instalacích. Pokud okolní půda zachycuje teplo, XLPE překročí svůj teplotní limit 90 °C a roztaví se. Inženýři často obklopují zakopané příkopy pomocí speciálního termálního písku, který účinně odvádí teplo pryč z pláště.
Závěr
Výběr spolehlivé energetické infrastruktury vyžaduje vysoce analytický přístup. Slabý článek v přenosovém řetězci ohrožuje celé vaše provozní zařízení.
Rozhodování o nákupu založte na robustních technických metrikách spíše než na samotných počátečních nákladech na metr. Zkontrolujte transparentnost testování výrobce. Požadavek na důkaz rozšířeného odplyňování a rutinního testování PD. Přesně přizpůsobte materiály vnějšího pláště vašim specifickým zátěžovým faktorům prostředí a respektujte tepelné limity životního cyklu vámi vybraných vodičů.
Váš další postup je jasný. V rané fázi architektury zapojte specializovaného systémového inženýra. Proveďte přesné výpočty impedance, dokončete potřeby stínění proti EMI a zmapujte požadovanou stopu konektoru dlouho předtím, než se začne nalévat beton.
FAQ
Otázka: Proč vysokonapěťové kabely XLPE vyžadují během výroby odplyňovací období?
Odpověď: Uvolňovat těkavé plynné vedlejší produkty, jako je metan, vznikající během procesu vytlačování zesíťováním. Přeskočení tohoto zásadního kroku způsobí, že vnitřní plynové kapsy zůstanou zachyceny. Tyto mikrodutiny vedou k částečnému výboji, elektrickému stromečku a eventuálnímu katastrofálnímu selhání izolace, když jsou pod napětím.
Otázka: V jaké vzdálenosti se HVDC stává životaschopnějším než HVAC pro kabely přenosového vedení?
Odpověď: Obecně se HVDC ukazuje jako technicky lepší a efektivnější pro venkovní vedení delší než 600 km a podmořské kabely delší než 50 km. HVDC zcela eliminuje kožní efekt a odstraňuje složitou potřebu masivních stanic pro kompenzaci jalového výkonu.
Otázka: Co se stane, když se technik dotkne izolace VN konektoru holýma rukama?
Odpověď: Lidský pot a přírodní kožní oleje se přenášejí přímo na citlivý dielektrický povrch. Pod vysokým napětím tyto stopové nečistoty mění elektrické pole. Tato změna potenciálně způsobuje elektrické 'špičky' nebo lokalizovaný oblouk, který rychle degraduje a ničí spojení.
Otázka: Jak si mohu vybrat mezi měděnými a hliníkovými vodiči pro průmyslové kabely VN?
Odpověď: Zvolte měď, když je fyzický prostor těsně omezen a je absolutně vyžadována maximální proudová zatížitelnost. Vyberte si hliník pro konstrukční vedení na dlouhé vzdálenosti, kde snížení hmotnosti věží a stožárů převažuje nad potřebou vysoce kompaktního průměru kabelu.
