ለከፍተኛ ቮልቴጅ (HV) ኬብሎች አስፈላጊ መመሪያ

መሐንዲሶች ብዙውን ጊዜ ከፍተኛ የቮልቴጅ የኬብል መግለጫን እንደ ዘግይቶ የንድፍ ደረጃ አድርገው ይቆጥራሉ. ይህ የተለመደ ስህተት አስከፊ የስርዓት ማነቆዎችን፣ የቦታ ውስንነትን ውድቀቶችን እና ከፍተኛ የደህንነት አደጋዎችን ያስነሳል። የኃይል ማስተላለፊያዎትን ካርታ ለማውጣት የፕሮጀክት መጨረሻ እስኪያበቃ ድረስ መጠበቅ በቀላሉ አደጋን ይጋብዛል።

ትክክለኛውን መምረጥ ከፍተኛ የቮልቴጅ ገመድ ጥንቃቄ የተሞላበት ሚዛን ይጠይቃል. የኤሌክትሪክ አፈጻጸምን - እንደ ደካማነት እና ውሱንነት - ከጠንካራ የአካባቢ ሁኔታዎች እና ጥብቅ ተገዢነት ህጎች ጋር ማመዛዘን አለቦት። ሲስተሞች ሲሳኩ፣ መንስኤው ብዙውን ጊዜ ወደ ደካማ የቁሳቁስ ምርጫ ወይም የተዘነጋ የመጫኛ አደጋዎችን ያገናኛል።

ይህ ጽሑፍ ለዲዛይን መሐንዲሶች እና የግዥ ቡድኖች የቴክኒክ ግምገማ ማዕቀፍ ያቀርባል. ዋና ቁሳቁሶችን እንዴት ማወዳደር እንደምንችል እንመረምራለን፣ ምርጥ የኤሌትሪክ መስፈርቶችን ለማስላት እና የተደበቁ የመጫኛ አደጋዎችን ለመቀነስ። እነዚህን የምህንድስና መርሆች ቀደም ብለው በመተግበር፣ ጠንካራ የሥርዓት አርክቴክቸርን መንደፍ እና ውድ የሆኑ ዘግይቶ የሚደረጉ ለውጦችን ማስወገድ ይችላሉ።

ቁልፍ መቀበያዎች

• ቀደምት ውህደት ወሳኝ ነው፡ ፋክተር ኤች.ቪ.ኤ ኬብል የታጠፈ ራዲየስ፣ መከላከያ እና ማገናኛ ወደ መጀመሪያው የስርዓት አርክቴክቸር ውድ የሆኑ ድጋሚ ንድፎችን ለመከላከል።

• ቁሳቁስ የህይወት ዑደትን ይገልፃል፡ የአስመራጭ ምርጫ (መዳብ ከአሉሚኒየም) እና የኢንሱሌሽን አይነት (ለምሳሌ XLPE) የሙቀት ወሰኖችን፣ የማስተላለፍ ቅልጥፍናን እና የሜካኒካል ጥንካሬን በቀጥታ ይነካል።

• የተደበቁ የጥራት ስጋቶች፡- ያልተረጋገጡ የማምረቻ ሂደቶች፣ እንደ በቂ ያልሆነ XLPE ጋዝ ማስወገጃ፣ ከፊል ፍሳሽ እና ያለጊዜው ውድቀት የሚያስከትሉ የውስጥ ክፍተቶችን ይፈጥራሉ።

• የመንከባከብ እውነታዎች፡ በሚጫኑበት ጊዜ መጠነኛ ብክለት እንኳን (ለምሳሌ በእጅ መከላከያ ላይ ያለ ላብ) የኤሌትሪክ ስፒሎች እና የስርአት መበላሸት ሊያስከትል ይችላል።

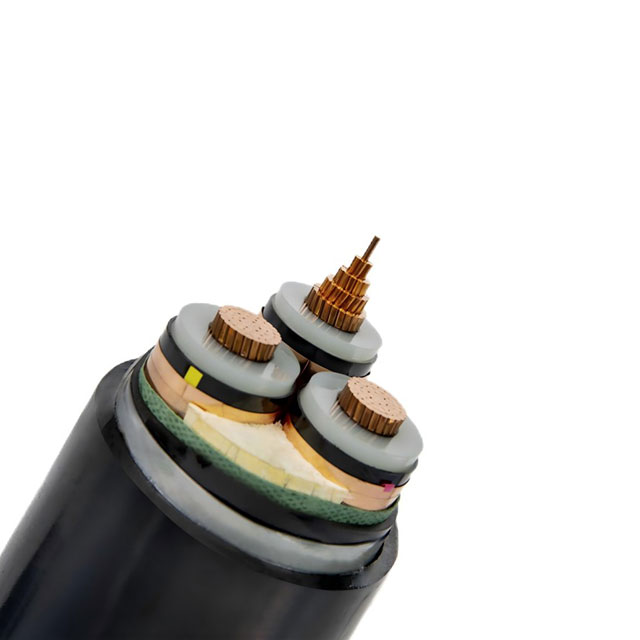

የከፍተኛ የቮልቴጅ ገመድ አናቶሚ፡ የምህንድስና ዝርዝሮች

አንድን ለመጥቀስ የ HV Cable በትክክል, በመጀመሪያ የመሠረት ምህንድስና መለኪያዎችን መረዳት አለብዎት. የቮልቴጅ ደረጃዎች አስፈላጊውን የንድፍ ውፍረት እና አጠቃላይ የንድፍ ውስብስብነትን ያመለክታሉ.

የቮልቴጅ ምደባዎች

ኢንዱስትሪው የኤሌክትሪክ ገመዶችን ወደ ተለያዩ የአሠራር ወሰኖች ይከፋፍላል. እያንዳንዱ ክፍል ልዩ የሙከራ እና የመከላከያ ዘዴዎችን ይፈልጋል።

• መካከለኛ ቮልቴጅ (MV): 1kV እስከ 36kV. በክልል ማከፋፈያ ፍርግርግ እና በትላልቅ የኢንዱስትሪ ተክሎች ውስጥ በብዛት ጥቅም ላይ ይውላል.

• ከፍተኛ ቮልቴጅ (HV): 36kV ወደ 245kV. ማከፋፈያ ጣቢያዎችን ለማገናኘት ለዋና ማስተላለፊያ መስመሮች ተዘርግቷል.

• ተጨማሪ ከፍተኛ ቮልቴጅ (EHV): 245kV ወደ 765kV. ለግዙፍ ብሄራዊ ፍርግርግ ማያያዣዎች የተነደፈ።

• Ultra High Voltage (UHV): 765kV እና ከዚያ በላይ። ለከፍተኛ የረጅም ርቀት የጅምላ ሃይል ማስተላለፊያ ተይዟል።

ዳይሬክተር ተለዋዋጭ፡ መዳብ vs. አሉሚኒየም

የርስዎ መሪ ምርጫ የስርዓት ዱካ እና መዋቅራዊ ጭነትን በቀጥታ ይወስናል። እያንዳንዱ ብረት የተለየ የሜካኒካል እና የኤሌክትሪክ መገለጫዎችን ያቀርባል.

መዳብ ልዩ የመሸከምና ጥንካሬ (210 MPa) ጋር ከፍተኛ conductivity (58 MS/m) ያቀርባል. ለቦታ-የተገደቡ የኢንዱስትሪ ዞኖች ወይም ከፍተኛ-የአሁኑ መተግበሪያዎች መዳብን መጥቀስ አለብዎት። አነስ ያለ አጠቃላይ የኬብል ዲያሜትር እንዲኖር ያስችላል. ሆኖም ግን, ከባድ የክብደት ቅጣትን ያመጣል.

አሉሚኒየም ዝቅተኛ የመተላለፊያ ይዘት (35 MS / m) እና የመሸከም ጥንካሬ (100 MPa) ይቀንሳል. ሆኖም ከመዳብ በጣም ቀላል ሆኖ ይቆያል። የመገልገያ መሐንዲሶች ለረጅም ርቀት ወደ ላይ ለማዞር አልሙኒየምን ይመርጣሉ። የክብደት መቀነስ በመተላለፊያ ማማዎች ላይ መዋቅራዊ ውጥረትን ይቀንሳል.

የኮንዳክተር ንብረት ንጽጽር ገበታ

የኢንሱሌሽን ንብርብሮች እና የዲኤሌክትሪክ ጥንካሬ

ክሮስ-ሊንክድ ፖሊ polyethylene (XLPE) እንደ ኢንዱስትሪ ደረጃ የበላይ ነው። በግምት 20 ኪሎ ቮልት / ሚሜ የሆነ አስደናቂ የዲኤሌክትሪክ ጥንካሬ ይመካል። በተጨማሪም XLPE እስከ 90 ዲግሪ ሴንቲ ግሬድ እና የአጭር-ዙር ፍጥነቶች እስከ 250 ዲግሪ ሴንቲ ግሬድ ድረስ ቀጣይነት ያለው የሙቀት መጠን ይቆጣጠራል። ጠንካራው ሞለኪውላዊ መዋቅሩ በከባድ የሙቀት ጭንቀት ውስጥ መበላሸትን ይቋቋማል።

ለተወሰኑ የEHV ሁኔታዎች፣ መሐንዲሶች አንዳንድ ጊዜ እንደ ወረቀት-ኢምፕሬግኒትድ ኢንሱሌሽን ያሉ አማራጮችን ይገመግማሉ። ይህ የቅርስ ቁሳቁስ በ 30 ኪሎ ቮልት / ሚሜ አካባቢ የዲኤሌክትሪክ ጥንካሬን ማግኘት ይችላል. ሆኖም ግን, ጥብቅነትን ለመጠበቅ ውስብስብ የዘይት ግፊት ስርዓቶችን ይፈልጋል, ይህም XLPE ለዘመናዊ ማሰማራቶች የላቀ ምርጫ ነው.

መከላከያ እና ትጥቅ መስፈርቶች

ኤሌክትሮማግኔቲክ ጣልቃገብነት (EMI) በአቅራቢያ ያሉ የመገናኛ መስመሮችን ይረብሸዋል. የመዳብ ቴፕ ወይም ሽቦ ስክሪኖች ይህንን EMI በብቃት ያስተዳድራሉ። እንዲሁም ለተሳሳቱ ሞገዶች በደህና ወደ መሬት ለመጓዝ ግልፅ መንገድ ይሰጣሉ።

የሜካኒካል ጥበቃ የተለየ አቀራረብ ይጠይቃል. የብረት ሽቦ ትጥቅ (SWA) አካላዊ መሰባበርን ይጠብቃል። የከርሰ ምድር ወይም የባህር ሰርጓጅ አፕሊኬሽኖች ከፍተኛ የመሸከም አቅምን እስከ 600 MPa ለማቅረብ በብረት ትጥቅ ላይ ይተማመናሉ። ይህ ገመዱ ከአስቸጋሪ ተከላ ኃይል የሚጎትቱ ኃይሎች እና ድንጋያማ የባህር ወለል ሁኔታዎች እንደሚተርፉ ያረጋግጣል።

ለHV መተግበሪያዎች የቁሳቁስ ምርጫ ማትሪክስ

የተሳካ ንድፍ ውጫዊ ቁሳቁሶችን ከሚጠበቀው የአካባቢ ጭንቀቶች ጋር በትክክል ይዛመዳል. አንድ አጠቃላይ ውጫዊ ጃኬት በአስቸጋሪ ሁኔታዎች ውስጥ በፍጥነት ይቀንሳል.

የግምገማ ልኬት፡ የአካባቢ ተጋላጭነት

የተለያዩ የአሠራር አካባቢዎች ከፍተኛ ልዩ ፖሊመር ውህዶችን ይፈልጋሉ።

1. የመሬት ውስጥ እና የባህር ሰርጓጅ መርከብ ፡ ጥልቅ የአፈር እና የባህር ውሃ መስመሮችን ለቀጣይ እርጥበት ያጋልጣሉ። ፖሊ polyethylene (PE) ወይም High-Density Polyethylene (HDPE) ውጫዊ ሽፋኖችን መጥቀስ አለቦት። እነዚህ ፕላስቲኮች የላቀ የውሃ እና የኬሚካል መከላከያ ይሰጣሉ. እርጥበት ወደ ውስጠኛው የዲኤሌክትሪክ ሽፋኖች እንዳይደርስ ይከላከላሉ.

2. የቤት ውስጥ እና የታሰሩ የኢንዱስትሪ ቦታዎች ፡ የእሳት ደህንነት በፋብሪካዎች ወይም በዋሻዎች ውስጥ ያሉ ስጋቶችን ሁሉ ይሽራል። መደበኛ ፕላስቲኮች በፍጥነት ይቃጠላሉ እና መርዛማ ክሎሪን ጋዝ ይለቀቃሉ. ዝቅተኛ የጭስ ዜሮ Halogen (LSZH) ቁሳቁሶች ይህንን ችግር ይፈታሉ. ልዩ የእሳት ነበልባል መከላከያ ውህዶች የእሳት ደህንነትን ያረጋግጣሉ እና በአደጋ ጊዜ መርዛማ ጋዝ ልቀቶችን በጥብቅ ይገድባሉ።

3. እጅግ በጣም ከፍተኛ የሙቀት መጠኖች ፡ መደበኛ XLPE ከብረት መጋገሪያዎች ወይም ከኤሮስፔስ ሞተሮች አጠገብ አልተሳካም። ከፍተኛ ሙቀት ያላቸው አካባቢዎች Fluorinated Ethylene Propylene (FEP) ወይም ሲልከን ላይ የተመሰረቱ ጃኬቶችን ይፈልጋሉ። እነዚህ ፕሪሚየም ፖሊመሮች ሳይቀልጡ እስከ 190°C–250°C የሚደርስ ከፍተኛ የአካባቢ ሙቀትን ይታገሳሉ።

ተለዋዋጭነት እና ዘላቂነት

መሐንዲሶች የክርን ብዛትን ከጃኬት ግትርነት ጋር ማመጣጠን አለባቸው። እንደ ከባድ ሮቦቲክ ማሽነሪዎች ወይም የወደብ ክሬኖች ያለ ቀጣይነት ያለው እንቅስቃሴ የሚደረጉ ትግበራዎች ባለ ከፍተኛ-ፈትል-ተለዋዋጭ መቆጣጠሪያዎችን ይፈልጋሉ። ተጣጣፊ የጎማ ጃኬቶች የውስጥ ሽቦ ድካምን ይከላከላል.

የማይንቀሳቀስ ማዘዋወር የተለየ ባህሪ አለው። ቀጥታ የመቃብር መስመሮች በቆሻሻ ማጠራቀሚያ ውስጥ ከተቀመጡ በኋላ ይንቀሳቀሳሉ. እዚህ, ጥብቅ ውጫዊ ጃኬቶች እና ጠንካራ ወይም የታመቁ መቆጣጠሪያዎች ከፍተኛውን የሜካኒካዊ ጥንካሬ ይሰጣሉ. ግትር ጃኬት ሹል ድንጋዮችን ይቋቋማል፣ ነገር ግን በጣም ተጣጣፊ ጃኬት በአፈር ግፊት ሊወጋ ይችላል።

የኤሌክትሪክ ስሌቶች እና ከፍተኛ የቮልቴጅ ማስተላለፊያ መስመር የኬብል ዲዛይን

አካላዊ ልኬቶችን መገመት ወደ ፈጣን የሙቀት ውድቀት ይመራል. የስርዓት አርክቴክቸርን ለማጠናቀቅ መሐንዲሶች በጥብቅ የኤሌክትሪክ ስሌቶች ላይ መተማመን አለባቸው።

Ampacity እና የሙቀት ገደቦችን ማስተዳደር

Ampacity የሙቀት መበላሸት መከላከያውን ከማጥፋቱ በፊት መሪው ሊሸከመው የሚችለውን ከፍተኛውን ተከታታይ ጅረት ይገልጻል። በጣም ጥሩውን የመስቀለኛ ክፍልን ለማስላት የአከባቢውን የሙቀት መጠን እና የመጫኛ ጥልቀት መገምገም አለብዎት።

ተቃውሞው የአሁኑን ወደ ሙቀት ሲቀይር, የዲኤሌክትሪክ ሽፋን ይይዘዋል። የመስቀለኛ ክፍሉ በጣም ትንሽ ከሆነ, የቮልቴጅ መውደቅ ይጨምራል እና ከመጠን በላይ ሙቀት XLPE ይቀልጣል. የቮልቴጅ ቅነሳን ለመቀነስ እና የሙቀት መጠኑን ከ 90 ዲግሪ ሴንቲግሬድ በታች ደህንነቱ በተጠበቀ ሁኔታ ለማቆየት የመቆጣጠሪያውን መጠን በልግስና መስጠት አለብዎት።

አቅም፣ ኢንዳክሽን እና ኢምፔዳንስ

የዲኤሌክትሪክ ቁስ ውፍረት በቀጥታ የስርዓት አቅምን ይነካል. ጥቅጥቅ ያለ የኢንሱሌሽን ንብርብር አቅምን ይቀንሳል ነገር ግን አጠቃላይ የኬብል ዲያሜትር ይጨምራል። ኢንዳክሽን በጣም የተመካው በተቆጣጣሪው ክፍተት ላይ ነው። የባለብዙ-ኮንዳክተር ውቅሮች የመግነጢሳዊ መስክ መደራረብን ይቀይራሉ, ይህም አጠቃላይ የስርዓት እክልን ይለውጣል.

እነዚህን ተለዋዋጮች በጥንቃቄ ማመጣጠን አለቦት። በረጅም የመሬት ውስጥ መስመሮች ውስጥ ያለው ከፍተኛ አቅም ከመጠን በላይ የኃይል መሙያ ፍሰት ይስባል። ይህ ክስተት ኃይልን ያባክናል እና ለዋና ተጠቃሚ የሚሰጠውን ንቁ ኃይል ይቀንሳል።

HVAC vs. HVDC ማስተላለፊያ

በተለዋጭ የአሁኑ እና ቀጥተኛ ጅረት መካከል መምረጥ የአካላዊውን የኬብል መዋቅር ሙሉ በሙሉ ይለውጣል.

የHVAC ገደቦች ፡ ከፍተኛ የቮልቴጅ ተለዋጭ አሁኑ በቆዳ ተጽእኖ ይሰቃያል። ተለዋጭ ጅረት ወደ ውጭ ይንቀሳቀሳል, በአብዛኛው በኮንዳክተሩ ውጫዊ ጠርዝ ላይ ይፈስሳል. ይህ ማዕከላዊውን የመዳብ ብዛት ያባክናል. የፍርግርግ መረጋጋትን ለመቆጣጠር በረዥም ርቀት፣ HVAC እንዲሁ ግዙፍ ምላሽ ሰጪ የኃይል ማካካሻ ጣቢያዎችን ይፈልጋል።

የኤች.ቪ.ዲ.ሲ ጥቅሞች ፡ ከፍተኛ የቮልቴጅ ቀጥተኛ ወቅታዊ የቆዳ ውጤትን ሙሉ በሙሉ ያስወግዳል። የአሁኑ ፍሰቶች በጠቅላላው ተቆጣጣሪ መስቀለኛ ክፍል ውስጥ በእኩል መጠን ይፈስሳሉ። ለባህር ሰርጓጅ መንገዶች HVDC እንመርጣለን። ከፍተኛ የቮልቴጅ ማስተላለፊያ መስመር ገመድ ከ600 ኪሎ ሜትር በላይ ይሰራል። የዲሲ ሃይል ሁለት ምሰሶዎችን ብቻ ይፈልጋል፣ ይህም አጠቃላይ የኢንሱሌሽን አሻራን በመቀነስ እና በትልቅ ርቀት ላይ ምላሽ ሰጪ ሃይል ኪሳራዎችን ያስወግዳል።

የጥራት ቁጥጥር፡ የአምራች ደረጃዎችን መገምገም እና መሞከር

የውጪውን ሽፋን በመመልከት የንጣፉን ጥራት መወሰን አይችሉም. ጥቃቅን ውስጣዊ ድክመቶች እጅግ በጣም አስከፊ የኤሌክትሪክ ብልሽቶችን ያስከትላሉ.

የDegassing ሂደት (ከመድረክ በስተጀርባ የማምረት አደጋ)

ተሻጋሪ ፖሊ polyethylene ኃይለኛ ሙቀትን እና ኬሚካላዊ ማነቃቂያዎችን ይፈልጋል. ይህ የማውጣት ሂደት ሚቴን እና እርጥበትን ጨምሮ ተለዋዋጭ የጋዝ ምርቶች ይፈጥራል. ከፍተኛ ጥራት ያላቸው የ XLPE ኬብሎች ከፋብሪካው ከመውጣታቸው በፊት ጥብቅ የሆነ የፍሳሽ ማስወገጃ ማድረግ አለባቸው.

አምራቾች የተጠናቀቁትን ሪልሎች በትላልቅ ምድጃዎች ውስጥ ያስቀምጣሉ. ለከፍተኛ የቮልቴጅ መጠን እስከ 21 ቀናት ድረስ በ 60-70 ዲግሪ ሴንቲ ግሬድ ውስጥ ይጋገራሉ. አንድ ሻጭ ይህን እርምጃ ከጣደፈ፣ የታሰሩ ተረፈ ምርቶች በፖሊመር ማትሪክስ ውስጥ ይቀራሉ።

የመውደቅ ሁኔታ፡- የታሰረ ሚቴን በኤሌክትሪክ ጭንቀት ውስጥ ጥቃቅን ክፍተቶችን ይፈጥራል። እነዚህ ጥቃቅን የጋዝ ኪሶች ionize. በዚህ ምክንያት የተገኙት ጥቃቅን ብልጭታዎች በፕላስቲክ ውስጥ ቅርንጫፍ መሰል መንገዶችን ይጠርባሉ። ይህንን 'የኤሌክትሪክ ዛፎችን' ወይም 'የውሃ ዛፎችን' እንለዋለን።

የግዴታ ተገዢነት እና የሙከራ ደረጃዎች

ያልተረጋገጡ ቁሳቁሶችን በጭራሽ አይግዙ። የአለም አቀፍ የደህንነት ፕሮቶኮሎችን በማክበር ላይ የተመሰረተ የእጩዎች ዝርዝር አቅራቢዎች።

• አለምአቀፍ ማዕቀፎች ፡ ከ IEC 60840 ጋር እስከ 150 ኪሎ ቮልት እና IEC 62067 ለኢኤችቪ አፕሊኬሽኖች ማሟላትን ይጠይቁ። የሰሜን አሜሪካ ፕሮጀክቶች የIEEE ወይም ICEA ደረጃዎችን መጠቀስ አለባቸው።

• ወሳኝ የማረጋገጫ ሙከራዎች ፡ ለመደበኛ ከፊል ዲስኩር (PD) ሙከራ ሰነድ ይጠይቁ። የ PD ሙከራዎች አደገኛ ጥቃቅን ባዶዎች አለመኖራቸውን ያረጋግጣሉ. በተጨማሪም፣ የተራዘመ የፈተና ዓይነት ሪፖርቶችን ይጠይቁ። መደበኛ ማረጋገጫ የ 30 ደቂቃ ከፍተኛ-ቮልቴጅ የመቋቋም ሙከራን ከመደበኛው ኦፕሬቲንግ ቮልቴጅ (2.5 Uo) 2.5 እጥፍ ይፈልጋል። ዳይኤሌክትሪክ ከተረፈ, ባቹ ደህና ነው.

የትግበራ እውነታዎች፡ ማዘዋወር፣ ተከላ እና የጥገና አደጋዎች

የመጫኛ ቡድኖች በስህተት ከተያዙ በትክክል የተሰሩ ኬብሎች አሁንም አይሳኩም። በቦታው ላይ አፈፃፀም ጥብቅ ቁጥጥር ይጠይቃል።

የኋለኛ ደረጃ ንድፍ ስህተቶችን ማሸነፍ

የንድፍ ቡድኖች ብዙውን ጊዜ ለትልቅ የታጠፈ ራዲየስ በቂ አካላዊ ቦታ መመደብ ይረሳሉ. የከባድ ማስተላለፊያ መስመሮች ወደ ሹል ጥግ መዞር አይችሉም። ጥብቅ መታጠፍን ማስገደድ የውጪውን ጃኬቱን ይዘረጋል እና የውስጥ መከላከያውን ይጨመቃል።

ግዙፍ የኤች.ቪ.ቪ ማያያዣዎችም ጉልህ የሆነ ማጽጃ ይፈልጋሉ። የማገናኛ ልኬቶችን ቀደም ብለው ችላ ካልዎት፣ በማቋረጫ መገጣጠሚያዎች ላይ ከባድ ሜካኒካዊ ጭንቀት ይገጥማችኋል። በመጀመርያው የሕንፃ ንድፍ ጊዜ ለጋስ የማዞሪያ ትሪዎች ያቅዱ።

የተርሚናል ግንኙነቶች እና የደህንነት ፕሮቶኮሎች

ማቋረጡ በማንኛውም የኤሌክትሪክ አውታር ውስጥ በጣም የተጋለጠውን ነጥብ ይወክላል.

የብክለት ስጋት ፡ የመስክ ቴክኒሻኖች የHV plug-in insulationን በባዶ እጅ መንካት የለባቸውም። የሰው ቆዳ የተፈጥሮ ዘይቶችን, ጨው እና ላብ ይይዛል. አንድ ቴክኒሻን ባዶውን የዲኤሌክትሪክ ንጣፍ ከነካው በአጉሊ መነጽር የሚመሩ ዱካዎችን ይተዋል. በኃይለኛ የኤሌክትሪክ መስኮች, እነዚህ ብክለቶች የቮልቴጅ ቅልጥፍናን ይለውጣሉ. ይህ የአካባቢያዊ የኤሌትሪክ ስፒሎች፣ ከፊል ፍሳሽ እና በመጨረሻም ቅስት ያስከትላል።

ማጽዳት እና ማተም ፡ ቴክኒሻኖች ጥብቅ ፕሮቶኮሎችን መጠቀም አለባቸው። ያልተበረዘ ኢታኖልን ብቻ በመጠቀም ሁሉንም የተጋለጡ የዲኤሌክትሪክ መሬቶችን ያፅዱ። ንጹሕ ያልሆኑ ፈሳሾች ጎጂ ቅሪቶችን ይተዋል. በተጨማሪም ማገናኛዎችን ለረጅም ጊዜ ከለቀሉ ያረጁ የሲሊኮን ማህተሞች ይበላሻሉ። ወረዳውን እንደገና ከማጎልበትዎ በፊት የቆዩ የሲሊኮን ማህተሞችን እና ጋዞችን ለመተካት ጥብቅ ደንቦችን ያዘጋጁ።

የአካባቢ ውጥረት ምክንያቶች

የውጭ ኃይሎች በተቀበሩ እና በተጋለጡ መስመሮች ላይ ያለማቋረጥ ያጠቃሉ።

ከካርቦን-ጥቁር የተጫኑ ውጫዊ ጃኬቶችን ከአናት ላይ ለሚደረጉ ግንኙነቶች በመለየት የ UV መበስበስን ያስተዳድሩ። የባህር-ደረጃ ሙቀትን የሚቀንሱ ቱቦዎችን እና ውሃ የማያስገባ የማስቲክ ሙጫዎችን በመጠቀም በተሰነጣጠሉ ነጥቦች ላይ ያለውን የእርጥበት መጠን አሸንፉ።

በመጨረሻም በመሬት ውስጥ ባሉ ጭነቶች ውስጥ የአፈርን የሙቀት መከላከያ ይቆጣጠሩ. በዙሪያው ያለው አፈር ሙቀትን ከያዘ, XLPE ከ 90 ዲግሪ ሴንቲግሬድ የሙቀት ገደብ በላይ ይቀልጣል. መሐንዲሶች ብዙውን ጊዜ ሙቀትን ከጃኬቱ ርቀው ለማስወገድ ልዩ የሙቀት አሸዋ በመጠቀም የተቀበሩ ጉድጓዶችን ይከብባሉ።

ማጠቃለያ

አስተማማኝ የኃይል መሠረተ ልማት መምረጥ ከፍተኛ የትንታኔ አካሄድ ይጠይቃል። በማስተላለፊያ ሰንሰለቱ ውስጥ ያለው ደካማ ግንኙነት የእርስዎን አጠቃላይ የስራ ቦታ ያስፈራራል።

የግዥ ውሳኔዎች በአንድ ሜትር ብቻ ከቅድመ ወጪ ይልቅ በጠንካራ የምህንድስና መለኪያዎች ላይ የተመሠረተ። የአምራቹን የሙከራ ግልፅነት ይፈትሹ። የፍላጎት ማረጋገጫ የተራዘመ የፍሳሽ ማስወገጃ እና መደበኛ የ PD ሙከራ። የውጪ ጃኬት ቁሳቁሶችን ከአካባቢያዊ ጭንቀቶችዎ ጋር በትክክል ያዛምዱ እና የመረጡትን ተቆጣጣሪዎች የህይወት ዑደት የሙቀት ገደቦችን ያክብሩ።

ቀጣዩ እርምጃህ ግልጽ ነው። በሥነ ሕንፃ ደረጃ መጀመሪያ ላይ ልዩ የሥርዓት መሐንዲሶችን ያሳትፉ። ትክክለኛ የ impedance ስሌቶችን ያስኪዱ፣ EMI መከላከያ ፍላጎቶችን ያጠናቅቁ እና የሚፈለገውን የኮንክሪት አሻራ ያወጡ ኮንክሪት ከመፍሰሱ ከረጅም ጊዜ በፊት።

የሚጠየቁ ጥያቄዎች

ጥ: ለምን XLPE ከፍተኛ የቮልቴጅ ኬብሎች በማምረት ጊዜ የፍሳሽ ማስወገጃ ጊዜ ያስፈልጋቸዋል?

መ፡- በአገናኝ መንገዱ በመውጣት ሂደት ውስጥ እንደ ሚቴን ያሉ ተለዋዋጭ የጋዝ ተረፈ ምርቶችን ለመልቀቅ። ይህን ወሳኝ እርምጃ መዝለል የውስጥ ጋዝ ኪሶች ወጥመድ ውስጥ እንዲቆዩ ያደርጋል። እነዚህ ጥቃቅን ክፍተቶች በሃይል ሲጨመሩ ከፊል ፍሳሽ, የኤሌክትሪክ ዛፎች እና በመጨረሻ ወደ አስከፊ መከላከያ ያመራሉ.

ጥ፡- ኤች.ቪ.ዲ.ሲ ከHVAC በምን ያህል ርቀት ላይ ነው ለማስተላለፊያ መስመር ኬብሎች አዋጭ የሚሆነው?

መ: በአጠቃላይ HVDC ከ 600 ኪ.ሜ በላይ ለሆኑ እና ከ 50 ኪሎ ሜትር በላይ ለሆኑ የባህር ሰርጓጅ ኬብሎች በቴክኒካል የላቀ እና የበለጠ ቀልጣፋ መሆኑን ያረጋግጣል። ኤች.ቪ.ዲ.ሲ የቆዳውን ውጤት ሙሉ በሙሉ ያስወግዳል እና ለትልቅ ምላሽ ሰጪ የኃይል ማካካሻ ጣቢያዎች ያለውን ውስብስብ ፍላጎት ያስወግዳል።

ጥ: አንድ ቴክኒሻን የኤች.ቪ.ቪ ማገናኛን በባዶ እጆች ​​ሲነካ ምን ይከሰታል?

መ፡ የሰው ላብ እና የተፈጥሮ የቆዳ ዘይቶች በቀጥታ ወደ ሚነካው የዲኤሌክትሪክ ወለል ይሸጋገራሉ። በከፍተኛ የቮልቴጅ ውጥረት ውስጥ, እነዚህ ጥቃቅን ብከላዎች የኤሌክትሪክ መስክን ይለውጣሉ. ይህ ለውጥ ኤሌክትሪክን 'ስፒክስ' ወይም አካባቢያዊ ቅስትን ሊያስከትል ይችላል፣ ይህም በፍጥነት ግንኙነቱን ያበላሻል።

ጥ: ለኢንዱስትሪ ኤችቪ ኬብሎች ከመዳብ እና ከአሉሚኒየም መቆጣጠሪያዎች መካከል እንዴት እመርጣለሁ?

መ: አካላዊ ቦታ በጥብቅ ሲገደብ እና ከፍተኛው የአሁኑን የመሸከም አቅም በሚያስፈልግበት ጊዜ መዳብ ይምረጡ። ማማዎች እና ማማዎች ላይ የክብደት መቀነስ በጣም የታመቀ የኬብል ዲያሜትር ከሚያስፈልገው በላይ በሚሆንበት ጊዜ ለረጅም ርቀት አልሙኒየም ይምረጡ።
