Bevezetés
Az energia- és energiaiparban elengedhetetlen a hatékony jelátvitel és a megbízható kapcsolat. A kábelek képezik az ipari rendszerek gerincét, összekötve az áramforrásokat, a vezérlőpaneleket, az automatizálási eszközöket és a biztonsági rendszereket. A legszélesebb körben tárgyalt lehetőségek közé tartoznak a vezérlőkábelek és a hibrid kábelek . Bár mindkettő kritikus szerepet tölt be, más-más célt szolgál.
Ez a cikk azt mutatja be, hogy miben különböznek a hibrid kábelek vezérlőkábelek , alkalmazásaik az energiaszektorban, és hogyan választhatják ki a döntéshozók a megfelelő típust projektjeikhez.
Hibrid kábelek és vezérlőkábelek: alapvető különbségek
tárgyalásakor A vezérlőkábel- alkalmazások döntő fontosságú, hogy ezeket a hibrid kábelekkel szembeállítsuk. Mindkét kábeltípus hasonlónak tűnhet felépítésében, de funkcióik és tervezési prioritásaik jelentősen eltérnek egymástól.
Funkció és cél
A vezérlőkábeleket elsősorban tervezték . jelátvitelre és vezérlési műveletekre az automatizálási rendszereken, alállomásokon vagy ipari gépeken belüli Fő feladatuk az, hogy utasításokat küldjenek, nem pedig az erőt. A hibrid kábelek viszont több funkciót egyesítenek egyetlen burkolatban – gyakran egyesítik a tápvezetékeket száloptikával vagy jelvezetékekkel. Ez az integráció lehetővé teszi számukra, hogy egyszerre kezeljék az energiaátvitelt és az adatkommunikációt.
Építési jellemzők

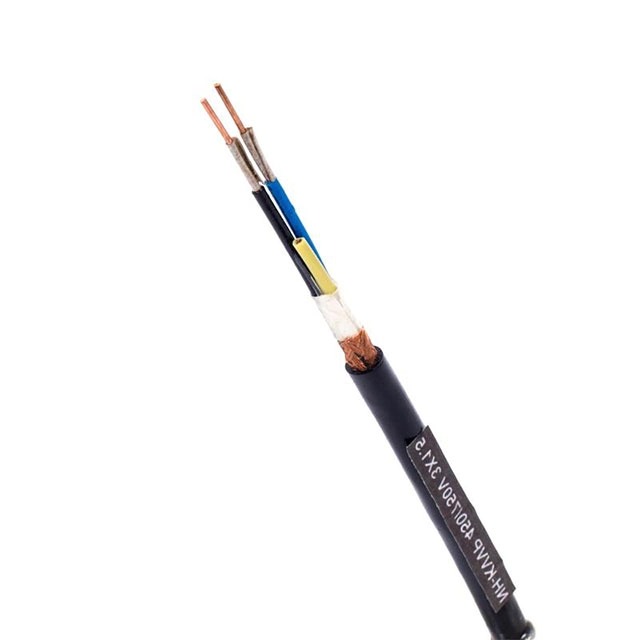

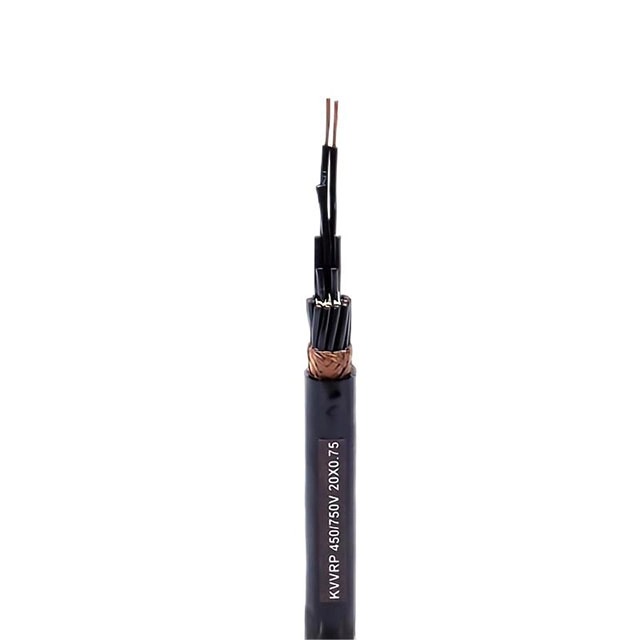

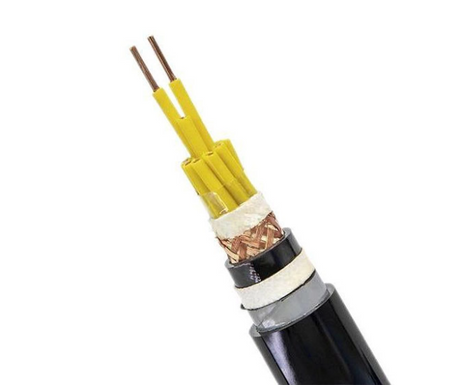

A vezérlőkábelek általában rézvezetőkből, szigetelőrétegekből és árnyékolásból állnak az elektromágneses interferencia (EMI) minimalizálása érdekében. A hibrid kábelek azonban különböző típusú kábeleket tartalmazhatnak egy burkolaton belül : például réz tápmagok és optikai szálak kombinálása adatátvitel céljából. Ez az összetettség sokoldalúbbá teszi a hibrid kábeleket, de a gyártásuk is drágább.
Alkalmazás az energiarendszerekben
Energetikai létesítményekben a vezérlőkábeleket általában relécsatlakozásokhoz, felügyeleti eszközökhöz és vezérlőáramkörökhöz használják . A hibrid kábelek jobban megfelelnek intelligens hálózatokhoz, szélerőművekhez és tengeri platformokhoz , ahol az adatátvitelnek és az áramellátásnak együtt kell léteznie zord környezetben.
Tervezési szempontok a vezérlőkábel építésénél
Közelebbről A vezérlőkábel kialakítása megmagyarázza, miért különböznek a hibrid kábelektől teljesítményükben és alkalmazásuk tekintetében.
Vezető anyaga és mérete
A legtöbb vezérlőkábel rézvezetőt használ. nagy vezetőképességük és rugalmasságuk miatt A feszültség- és áramszükséglettől függően a vezetékek mérete a kis jelvezetékektől a nagyobb magokig terjedhet a segédtápellátáshoz. A hibrid kábelek vegyes vezetőket tartalmazhatnak – réz az áramellátáshoz és üvegszálak az optikai adatokhoz –, ami kevésbé szabványossá teszi őket.
Árnyékolás és védelem
A vezérlőkábeleket gyakran árnyékolják fóliával, zsinórral vagy ezek kombinációjával , hogy megvédjék a jeleket az EMI-től, különösen nagyfeszültségű környezetben, például alállomásokon. A hibrid kábelek is tartalmazhatnak árnyékolt kommunikációs párokat és páncélozott tápmagokat egy burkolaton belül, ami bonyolultabbá teszi, de növeli a teljesítményt nagy adatforgalmú környezetben.
Szigetelés és külső burkolat
A vezérlőkábelek szigetelése általában PVC-t, XLPE-t vagy PE-t használ , a környezeti ellenállási igényektől függően. A hibrid kábelek gyakran speciális burkolatot alkalmaznak , amely mind az elektromos, mind az optikai teljesítményt kielégíti, így jobban ellenáll a nedvességnek, olajnak és mechanikai igénybevételnek.
A vezérlőkábelek funkcionális előnyei az energetikai alkalmazásokban
Míg a hibrid kábelek sokoldalúságot kínálnak, a vezérlőkábel továbbra is nélkülözhetetlen számos energetikai szektorban.
Megbízhatóság a kritikus rendszerekben
A vezérlőkábelekben széles körben megbíznak az erőművekben és a hálózati alállomásokban, kiszámítható viselkedésük és a nemzetközi szabványoknak való megfelelésük miatt. A mérnökök nagyra értékelik nagy jelpontosságukat , ami létfontosságú a relérendszerekhez és az automatizált leállítási protokollokhoz.
Költséghatékonyság
A hibrid kábelekhez képest a vezérlőkábelek olcsóbb . előállítása és telepítése Szabványos konfigurációkban állnak rendelkezésre, megkönnyítve a beszerzést az energiavállalatok számára. A hibrid kábelek, bár erősek, gyakran egyedi gyártást igényelnek , ami növeli a költségeket.
Egyszerűsített karbantartás
A vezérlőkábelek egyszerű kialakításúak, ami egyszerűbbé teszi a hibaészlelést és -javítást . Ezzel szemben a hibrid kábelekhez speciális szerszámokra vagy technikusokra lehet szükség a tápellátás és az optikai alkatrészek szervizeléséhez.
Ahol a hibrid kábelek kiválóak a vezérlőkábelek helyett
Megbízhatósága ellenére vezérlőkábelek , hibrid kábelek egyedülálló előnyöket biztosítanak a fejlett energiarendszerekben.
A hatalom és a kommunikáció integrációja
A hibrid kábelek szükségtelenné teszik külön vezetékek vezetését az elektromos áram és az adatforgalom számára . Ez különösen hasznos szélturbinákban vagy offshore platformokon , ahol a hely és a telepítés hatékonysága számít.
Csökkentett telepítési bonyolultság
A különböző kábelfunkciók egy burkolatban való kombinálásával a hibrid kábelek csökkentik a telepítési időt és az anyagfelhasználást . Ez jelentősen csökkentheti a projekt költségeit a nagyüzemi megújulóenergia-gazdaságokban.
Továbbfejlesztett adatátvitel
A hibrid kábelek gyakran tartalmaznak optikai elemeket , amelyek lehetővé teszik a valós idejű adatfigyelést. A modern energiahálózatokban ez támogatja az intelligens hálózati műveleteket és a prediktív karbantartási stratégiákat.
Összehasonlító áttekintés: Vezérlőkábel vs. Hibrid kábel
| Jellemzők / |
Képarányvezérlő kábel |
Hibrid kábel |
| Elsődleges cél |
Jelátvitel és vezérlés |
Kombinált teljesítmény + adatátvitel |
| Építés |
Rézvezetők, árnyékolás, szigetelés |
Vegyes (réz + optikai szál vagy egyéb) |
| Költség |
Alacsonyabb, szabványosított |
Magasabb, gyakran egyedi gyártású |
| Alkalmazások |
Alállomások, automatizálás, felügyelet |
Intelligens hálózatok, megújuló energia, offshore |
| Karbantartás |
Könnyebb és olcsóbb |
Bonyolultabb, szakértelmet igényel |
A megfelelő kábel kiválasztása energiaprojektekhez
A vezérlőkábel és a hibridkábel közötti választás során a projekt követelményei határozzák meg a döntést.
Project Environment
esetén Stabil, szárazföldi létesítmények a vezérlőkábelek elegendőek és költséghatékonyak. Kíméletlen , távoli vagy korlátozott helyeken, például tengeri szélerőművekben a hibrid kábelek gyakran jobb értéket biztosítanak.
Költségvetés és hosszú távú költségek
A vezérlőkábelek kezdeti költségei alacsonyabbak, de a hibrid kábelek csökkenthetik az infrastruktúra megkettőzését és a hosszú távú telepítési költségeket . A döntéshozóknak a teljes tulajdonlási költséget (TCO) . a választás előtt ki kell számítaniuk
Jövőbiztos energiarendszerek
Ahogy az energiaszektor a digitalizáció és az intelligens hálózatok felé halad , a hibrid kábelek egyre fontosabbá válnak. Számos hagyományos alkalmazás esetében azonban továbbra is a vezérlőkábelek maradnak az előnyben részesített megoldások.
Gyakorlati felhasználási esetek az energia- és energiaiparban
Vezérlőkábel az alállomásokban
A vezérlőkábeleket széles körben használják relévédelemre, kapcsolóberendezés-vezérlésre és jelfelügyeletre . Kiszámítható teljesítményük biztosítja, hogy az energiaelosztás stabil és biztonságos maradjon.
Hibrid kábelek a szélerőművekben
A hibrid kábelek képezik a modern gerincét szélenergia-projektek , ahol mind a megtermelt energiát, mind a száloptikai adatokat hordozhatják a teljesítmény monitorozása érdekében.
Offshore energiaplatformok
A hibrid kábelek különösen értékesek offshore platformokon, ahol korlátozott a telepítési hely , és a megbízhatóság zord körülmények között is kritikus.
Kibővített összehasonlító táblázat: Műszaki jellemzők
| Műszaki jellemzők |
Vezérlőkábel |
Hibrid kábel |
| Névleges feszültség |
Általában 1 kV-ig |
Kis és közepes feszültséget tartalmazhat |
| Adatképesség |
A vezérlőjelekre korlátozódik |
Nagy sebességű adatátvitel száloptikán keresztül |
| Rugalmasság |
Magas az egyszerű telepítésekhez |
Mérsékelt a vegyes felépítés miatt |
| Tartósság |
Ellenáll az EMI-nek, vegyszereknek |
Ellenáll a zord időjárásnak és nyomásnak |
| Közös szabványok |
IEC 60227, IEC 60502 |
Projektspecifikus vagy egyedi szabványok |
Következtetés
Hibrid kábelek és A vezérlőkábelek nem versenytársak, hanem kiegészítő megoldások az energiaszektoron belül. A vezérlőkábelek továbbra is az energiarendszer-vezérlés gerincét képezik, megbízhatóságuk, megfizethetőségük és egyszerűségük miatt értékelik. A hibrid kábelek eközben az integrált energiarendszerek jövőjét képviselik – egyszerűsítik a telepítést, lehetővé teszik az intelligens felügyeletet, és támogatják a megújuló energiával kapcsolatos projekteket.
A megfelelő kábel kiválasztása a projekt környezetétől, a költségkorlátoktól és az adatigényektől függ . A különbségek megértésével az energetikai szakemberek megalapozott döntéseket hozhatnak, amelyek egyensúlyban tartják a teljesítményt, a biztonságot és a hosszú távú hatékonyságot.
GYIK
1. Mi a vezérlőkábel fő célja?
A vezérlőkábel arra szolgál, hogy jeleket továbbítson az elektromos rendszerek felügyeletéhez, vezérléséhez és automatizálásához, különösen erőművekben és alállomásokban.
2. Miért drágábbak a hibrid kábelek, mint a vezérlőkábelek?
A hibrid kábelek több funkciót – gyakran áramot és adatot – egyesítenek egy burkolatban, fejlett anyagokat és gyártási folyamatokat igényelve, ami növeli a költségeket.
3. A vezérlőkábelek helyettesíthetők hibrid kábelekkel?
Nem teljesen. Míg a hibrid kábelek integrációs előnyöket kínálnak, a vezérlőkábelek továbbra is nélkülözhetetlenek számos szabványos alkalmazáshoz a költséghatékonyság és az egyszerűség miatt.
4. Hol a legelőnyösebbek a hibrid kábelek?
A hibrid kábelek a legelőnyösebbek a megújuló energia projektekben (például szélerőművekben) és a tengeri létesítményekben, ahol egyszerre kell áramot és adatokat továbbítani korlátozott helyen.
5. Melyik kábeltípus jobb az intelligens hálózati rendszerekhez?
A hibrid kábelek alkalmasabbak az intelligens hálózatokra, mert támogatják mind a villamosenergia-átvitelt, mind a nagy sebességű adatkommunikációt a valós idejű megfigyeléshez.
