전기 시스템은 주거용 주택부터 산업 단지에 이르기까지 모든 것에 전력을 공급하는 현대 인프라의 중추입니다. 그러나 이러한 시스템은 낙뢰, 스위칭 작동 및 기타 과도 현상으로 인한 과전압에 취약합니다. 귀중한 전기 장비를 손상으로부터 보호하기 위해 서지 피뢰기(Surge Arrester)라고 알려진 장치가 사용됩니다. 이 기사에서는 서지 어레스터의 복잡성을 자세히 살펴보고 전기 시스템에서의 기능, 유형 및 적용을 탐구합니다.
서지 피뢰기는 과전압을 제한하고 서지 전류를 안전하게 접지로 전환하여 전기 네트워크를 보호하는 데 중요한 역할을 합니다. 이러한 장치의 작동 방식을 이해하는 것은 전기 시스템의 설계 및 유지 관리에 관련된 엔지니어와 기술자에게 필수적입니다. 게다가 적절한 것을 선택하는 것은 서지 피뢰기는 최적의 보호와 시스템 신뢰성을 보장하는 데 필수적입니다.
서지 피뢰기란 무엇입니까?
서지 피뢰기는 외부 또는 내부 이벤트로 인한 과전압 과도 현상으로부터 장비를 보호하기 위해 전력 시스템에 사용되는 보호 장치입니다. 이는 전압 제한 장치 역할을 하여 과도한 전압을 클램핑하고 변압기, 케이블, 스위치기어와 같은 장비가 손상되는 것을 방지합니다. 서지 피뢰기는 송전 및 배전 네트워크의 필수 구성 요소로서 전기 인프라의 수명과 신뢰성을 보장합니다.
이러한 장치는 일반적으로 변전소나 전송선을 따라 네트워크의 전략적 지점에 설치됩니다. 과전압 발생 시 접지에 대한 낮은 저항 경로를 제공함으로써 서지 피뢰기는 절연 파괴 및 장비 고장의 위험을 완화합니다.
서지 피뢰기의 유형
서지 피뢰기는 다양한 유형으로 제공되며 각 유형은 특정 애플리케이션 요구 사항 및 전압 수준을 충족하도록 설계되었습니다. 특정 애플리케이션에 적합한 장치를 선택하려면 이러한 유형 간의 차이점을 이해하는 것이 중요합니다.
1. 전송선 서지 피뢰기
전송선 서지 피뢰기는 낙뢰로 인한 서지 및 스위칭 과전압으로부터 고전압 전송선을 보호하도록 설계되었습니다. 이는 일반적으로 섬락을 방지하고 전력 시스템의 무결성을 유지하기 위해 라인을 따라 설치됩니다. 이러한 어레스터는 열악한 환경 조건에 노출되는 경우가 많으며 장기적인 신뢰성을 보장하려면 견고한 구조가 필요합니다.
고급 설계에는 어레스터 성능을 추적하고 수명 종료를 예측하는 모니터링 시스템이 통합되어 사전 예방적인 유지 관리 전략이 가능합니다.
2. 변압기 서지 피뢰기
변압기 서지 피뢰기는 절연 불량을 유발하고 변압기 수명을 단축시킬 수 있는 과전압으로부터 변압기를 보호하기 위해 설치됩니다. 이는 배전 및 전송 시스템 모두에 필수적입니다. 변압기 권선의 전압을 제한함으로써 이러한 어레스터는 작동 효율성을 유지하고 비용이 많이 드는 정전을 방지하는 데 도움이 됩니다.
효과적인 보호를 위해서는 변압기 서지 피뢰기와 변압기 절연 수준 간의 적절한 조정이 중요합니다.
3. 케이블 서지 피뢰기
케이블 서지 피뢰기는 절연 파괴 및 케이블 고장으로 이어질 수 있는 과전압으로부터 전원 케이블을 보호하는 데 사용됩니다. 이는 케이블 교체가 어렵고 비용이 많이 드는 지하 및 해저 케이블 시스템에서 특히 중요합니다. 이러한 어레스터는 중요한 애플리케이션에서 전원 공급 장치의 신뢰성을 유지하는 데 도움이 됩니다.
케이블 서지 어레스터를 설치하려면 케이블의 특성과 네트워크 구성을 신중하게 고려해야 하는 경우가 많습니다.
4. 서지 보호 장치(SPD)
서지 보호 장치는 저전압 시스템에서 일시적인 과전압으로부터 민감한 전자 장비를 보호하는 데 사용됩니다. SPD는 주거용, 상업용, 산업 환경에서 일반적으로 발견되며 컴퓨터, 통신 시스템, 제어 장비와 같은 장치를 보호합니다. 이는 전압 스파이크로 인한 데이터 손실 및 장비 손상을 방지하는 데 필수적입니다.
SPD는 UL 1449 및 IEC 61643과 같은 표준을 준수하여 설치 위치 및 성능 특성에 따라 분류됩니다.
서지 피뢰기는 어떻게 작동합니까?
서지 피뢰기는 서지 전류가 접지로 흐르도록 제어된 경로를 제공하여 보호된 장비에 나타나는 전압을 효과적으로 제한함으로써 작동합니다. 대부분의 서지 피뢰기의 핵심 부품은 MOV(금속 산화물 배리스터) 또는 탄화규소와 같은 재료로 만들어진 비선형 저항기입니다. 이러한 재료는 정상 작동 전압에서 높은 저항을 나타내지만 과전압 조건에서는 전도성이 높아집니다.
과전압이 발생하면 서지 피뢰기의 저항이 급격히 떨어지므로 초과 전류가 보호 장비를 우회하여 직접 접지로 흐를 수 있습니다. 과전압이 가라앉으면 어레스터는 고저항 상태로 돌아가 향후 서지로부터 보호할 준비가 됩니다.
주요 구성 요소 및 재료

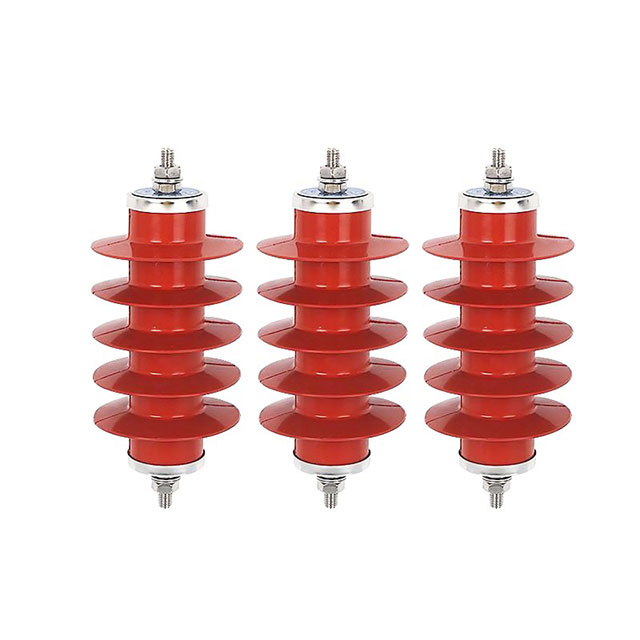

현대의 서지 피뢰기는 에너지 흡수 및 전압 클램핑 측면에서 우수한 성능으로 인해 금속 산화물 배리스터를 사용합니다. MOV 블록은 절연 및 기계적 보호 기능을 제공하는 하우징 내에 쌓여져 있습니다. 하우징 재질은 다양할 수 있습니다. 실리콘 고무 서지 어레스터는 소수성 및 환경 저하에 대한 저항성으로 인기를 얻고 있습니다.
또한 서지 피뢰기에는 성능과 안전성을 향상시키기 위한 등급 링, 압력 완화 장치 및 모니터링 장비가 포함될 수 있습니다.
서지 피뢰기의 응용
서지 피뢰기는 전력 시스템 내의 다양한 애플리케이션에 필수적이며 다양한 전압 레벨과 장비 유형에 걸쳐 보호 기능을 제공합니다.
송전선 보호
고전압 전송 시스템에서 서지 피뢰기는 낙뢰 및 스위칭 서지로부터 라인을 보호합니다. 섬락 및 절연체 손상을 방지함으로써 전원 공급의 연속성을 유지하고 유지 관리 비용을 줄이는 데 도움이 됩니다.
모니터링 기능을 갖춘 고급 서지 어레스터는 시스템 운영자에게 귀중한 데이터를 제공하여 전송 네트워크의 전반적인 신뢰성을 향상시킬 수 있습니다.
변압기 및 변전소 보호
변압기는 전력 시스템에서 중요하고 값비싼 구성 요소입니다. 변전소에 설치된 서지 피뢰기는 일시적인 과전압으로부터 변압기를 보호하여 작동 수명을 연장하고 비용이 많이 드는 고장을 방지합니다. 포괄적인 보호를 보장하려면 다른 보호 장치와의 적절한 조정이 필수적입니다.
변전소에서 서지 피뢰기를 사용하면 직원의 안전과 결함 상황 중 장비 손상 방지에도 기여합니다.
산업용 및 상업용 애플리케이션
산업 환경에서 서지 피뢰기는 작동을 방해하고 장비 고장을 일으킬 수 있는 전압 스파이크로부터 기계 및 제어 시스템을 보호합니다. 이는 가동 중지 시간으로 인해 상당한 재정적 손실이 발생할 수 있는 시설에서 매우 중요합니다. 서지 보호 장치는 전기 설비 및 연결된 장치를 보호하기 위해 상업용 건물에서도 광범위하게 사용됩니다.
서지 보호를 구현하면 이러한 환경에서 전기 인프라의 전반적인 탄력성에 기여합니다.
선택 및 설치 고려 사항
올바른 서지 어레스터를 선택하려면 효과적인 보호와 업계 표준 준수를 보장하기 위해 여러 요소를 고려해야 합니다.
전압 정격 및 에너지 처리
서지 피뢰기의 전압 정격은 시스템의 작동 전압과 일치해야 하며 과도 현상 중에 예상되는 최대 과전압을 견뎌야 합니다. 또한 어레스터의 에너지 처리 능력은 고장 없이 서지 에너지를 흡수하기에 충분해야 합니다. 적절한 사양을 결정하기 위해 엔지니어링 계산과 시뮬레이션이 종종 수행됩니다.
제조업체는 선택 과정에 도움이 되도록 상세한 성능 특성이 포함된 데이터 시트를 제공합니다.
환경 조건
극한 온도, 오염 수준, 기계적 스트레스와 같은 환경 요인이 서지 방지기 선택에 영향을 미칩니다. 예를 들어, 오염도가 높은 지역에서는 표면 추적 및 섬락을 방지하기 위해 실리콘 고무와 같은 소수성 하우징이 있는 어레스터가 필요할 수 있습니다.
환경 조건을 고려하면 장기적인 신뢰성이 보장되고 유지 관리 필요성이 최소화됩니다.
표준 및 규정 준수
서지 어레스터는 IEC 60099-4 및 IEEE C62.11과 같은 국제 표준을 준수해야 합니다. 이러한 표준은 서지 보호 장치에 대한 테스트 요구 사항, 성능 기준 및 안전 고려 사항을 정의합니다. 규정 준수를 보장하면 성능이 보장될 뿐만 아니라 전력 시스템 내 상호 운용성이 촉진됩니다.
평판이 좋은 제조업체 및 공급업체와 협력하면 필요한 표준을 충족하는 제품을 얻는 데 도움이 됩니다.
유지보수 및 모니터링
서지 피뢰기의 정기적인 유지 관리 및 모니터링은 지속적인 효율성을 보장하는 데 필수적입니다. 육안 검사, 전기 테스트 및 상태 모니터링 시스템을 통해 서지 이벤트 또는 환경 요인으로 인한 성능 저하 또는 손상을 감지할 수 있습니다.
고급 서지 피뢰기에는 누출 전류 및 기타 매개변수에 대한 실시간 데이터를 제공하는 센서가 포함되어 있어 예측 유지 관리가 가능하고 예상치 못한 오류의 위험을 줄일 수 있습니다.
유지 관리 프로그램을 구현하면 전기 시스템의 전반적인 신뢰성이 향상되고 서지 어레스터의 서비스 수명이 연장됩니다.
서지 피뢰기 기술의 발전
기술 발전으로 인해 보다 효율적이고 안정적인 서지 어레스터가 개발되었습니다. 재료, 설계 및 제조 공정의 혁신으로 성능이 향상되고 이러한 장치의 물리적 크기가 줄어들었습니다.
향상된 재료 과학
더 높은 에너지 흡수 능력을 갖춘 고급 금속 산화물 배리스터를 사용하면 서지 어레스터의 효율성이 향상되었습니다. 새로운 복합 재료에 대한 연구는 특히 극한의 작동 조건에서 성능을 더욱 향상시키는 것을 목표로 합니다.
실리콘 고무와 같은 단열재의 개발도 환경 회복력과 수명을 향상시키는 데 기여했습니다.
스마트 모니터링 시스템
스마트 모니터링 시스템을 통합하면 어레스터 성능을 실시간으로 추적할 수 있습니다. 누설 전류, 온도, 서지 횟수 등의 매개변수를 원격으로 모니터링할 수 있습니다. 이 데이터를 통해 예측 유지 관리와 적시 교체가 가능해 장비 고장 위험을 최소화할 수 있습니다.
이러한 시스템은 전력 산업의 스마트 그리드 및 디지털화를 향한 광범위한 추세와 일치합니다.
결론
서지 피뢰기는 일시적인 과전압으로부터 전력 시스템을 보호하는 데 없어서는 안 될 구성 요소입니다. 엔지니어와 기술자는 기능, 유형 및 애플리케이션을 이해함으로써 정보에 입각한 결정을 내려 시스템 신뢰성과 안전성을 향상시킬 수 있습니다. 서지 피뢰기의 적절한 선택과 유지 관리는 장비 손상을 방지하고 가동 중지 시간을 줄이며 지속적인 전력 공급을 보장하는 데 크게 기여합니다.
기술이 발전함에 따라 서지 어레스터는 지속적으로 발전하여 향상된 성능과 스마트 모니터링 시스템과의 통합을 제공할 것입니다. 이러한 발전을 따라가는 것은 현대 전기 네트워크의 설계 및 운영에 관련된 전문가에게 필수적입니다.
