הביקוש ההולך וגובר לאנרגיה והרחבת מקורות אנרגיה מתחדשים הניעו את המשמעות של כבלי חשמל תת ימיים בתשתית העברת חשמל מודרנית. כבלים אלו משמשים חוליות קריטיות להעברת כוח חשמלי מתחת לגופי מים, חיבור מתקנים ימיים לרשתות יבשות וחיבור בין רשתות לאומיות על פני יבשות. מאמר זה מתעמק במורכבות של כבלי חשמל תת ימיים, בוחן את העיצוב, סוגים, תהליכי ההתקנה, היישומים והאתגרים הקשורים לפריסתם. על ידי הבנת המורכבויות של הענקים התת מימיים הללו, נוכל להעריך טוב יותר את תפקידם בעיצוב עתיד אנרגיה בר קיימא ומקושר הדדי.
הגדרה וסוגים של כבלי חשמל תת ימיים
כבלי חשמל תת ימיים הם כבלים מיוחדים המשמשים להעברת חשמל מתחת לפני המים. הם מתוכננים לעמוד בסביבות תת-מימיות קשות וחיוניים לחיבור משאבי אנרגיה ימיים, כגון חוות רוח, לרשת החשמל הראשית. ישנם סוגים שונים של כבלי חשמל תת ימיים, כל אחד מהם מיועד ליישומים ספציפיים ולדרישות מתח.
כבלים תת ימיים במתח גבוה (HV).
כבלים תת ימיים במתח גבוה (HV) משמשים להעברת חשמל למרחקים ארוכים מתחת למים. כבלים אלה מסוגלים להתמודד עם רמות מתח גבוהות, הנעות בדרך כלל בין 60 קילו וולט ל-500 קילו וולט. ה כבל HV תת-ימי חיוני עבור פרויקטים של העברת חשמל בקנה מידה גדול, כגון חיבור חוות רוח ימיות לרשתות חשמל יבשתיות או קישור רשתות חשמל בין מדינות המופרדות על ידי גופי מים.
כבלים תת ימיים במתח בינוני ונמוך
כבלים תת ימיים במתח בינוני ונמוך משמשים למרחקים קצרים יותר ולדרישות הספק נמוכות יותר. אלה משמשים לעתים קרובות לאספקת חשמל לאיים, פלטפורמות ימיות ומתקני חוף. העיצוב של כבלים אלה מתמקד בגמישות ועמידות לעמידה בסביבה התת-ימית הדינמית.
תכנון ובנייה של כבלי חשמל תת ימיים

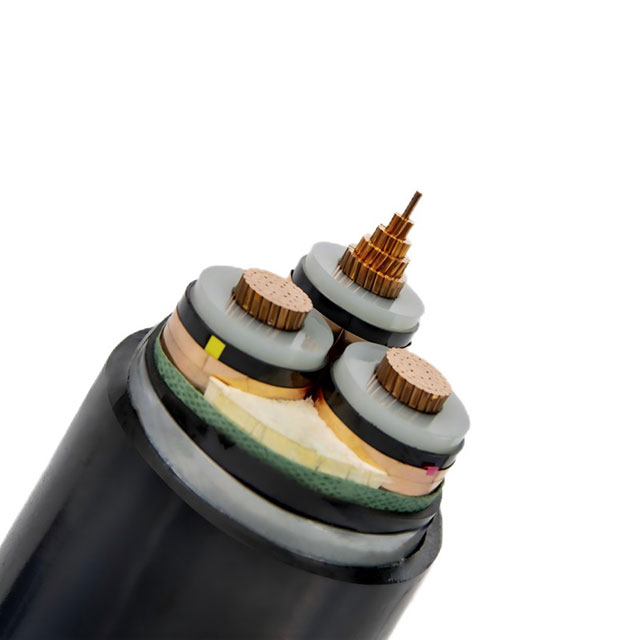

בניית כבלי חשמל תת ימיים כרוכה במספר רב של שכבות של חומרים, שכל אחת מהן משרתת מטרה ספציפית כדי להבטיח את הפונקציונליות ואת אורך חייו של הכבל מתחת לים.
חומר מנצח
הליבה של הכבל היא המוליך, העשוי בדרך כלל מנחושת או אלומיניום בשל המוליכות החשמלית המצוינת שלהם. נחושת מועדפת בשל המוליכות הגבוהה והחוזק המכני שלה, ואילו האלומיניום מציע חלופה קלה וחסכונית יותר.
בִּדוּד
בידוד הוא קריטי למניעת נזילת חשמל ולהבטחת פעולה בטוחה. פוליאתילן צולב (XLPE) משמש בדרך כלל לבידוד כבלי חשמל תת ימיים בשל התכונות הדיאלקטריות המעולות שלו ועמידותו לטמפרטורות גבוהות ולמתח מכני.
שריון ונדן
כדי להגן מפני כוחות מכניים חיצוניים, כגון פעילויות דיג, עוגנים וזרמי אוקיינוס, כבלים תת ימיים משורינים בשכבות של חוטי פלדה. השריון משפר את חוזק המתיחה של הכבל ואת עמידות הפגיעה. נדן חיצוני, עשוי לרוב מפוליאתילן או פוליפרופילן, מספק מחסום נוסף מפני חדירת מים וקורוזיה.
תהליך התקנה
התקנת כבלי חשמל תת ימיים היא פעולה מורכבת הדורשת תכנון קפדני וציוד מיוחד. התהליך כולל מספר שלבים על מנת להבטיח את תקינות הכבל ותפקודו.
תכנון וסקר מסלולים
לפני ההתקנה, נערך סקר תוואי מקיף כדי להעריך את תנאי קרקעית הים ולזהות סכנות אפשריות. זה כולל מיפוי קרקעית האוקיינוס, ניתוח הרכב הקרקע ואיתור מכשולים כמו ספינות טרופות ותשתיות קיימות.
הנחת כבלים
כלי הנחת כבלים מצוידים בטכנולוגיות מתקדמות להנחת הכבל במדויק לאורך המסלול שנקבע מראש. הכבל נפרק בקפידה מהכלי ומונחה לקרקעית הים, עם בקרות מתח למניעת נזק. ניטור בזמן אמת מבטיח דיוק ובטיחות לאורך כל התהליך.
הגנה וקבורה
כדי להגן על הכבל מפני איומים חיצוניים, הוא נטמן לרוב מתחת לקרקעית הים באמצעות ציוד תעלות מיוחד. עומק הקבורה תלוי בגורמים כמו הרכב קרקעית הים, פעילות ימית ושיקולים סביבתיים. באזורים שבהם הקבורה אינה אפשרית, נעשה שימוש בכיסויי הגנה כמו השלכת סלעים או מזרני בטון.
יישומים של כבלי חשמל תת ימיים
לכבלי חשמל תת ימיים יש מגוון רחב של יישומים, הממלאים תפקיד מרכזי במודרניזציה ובחיבור ההדדיות של מערכות חשמל ברחבי העולם.
אינטגרציה של אנרגיה מתחדשת ימית
הצמיחה של חוות רוח ימיות ופרויקטים של אנרגיית גאות ושפל מסתמכת במידה רבה על כבלי חשמל תת ימיים. כבלים אלה מעבירים חשמל המופק ממקורות מתחדשים ישירות לרשתות היבשות, מה שמקל על שילוב אנרגיה נקייה באספקת החשמל ומסייע בהפחתת פליטת פחמן.
חיבור בין רשתות לאומיות
כבלי חשמל תת ימיים מאפשרים חיבור בין רשתות חשמל לאומיות המופרדות על ידי מקווי מים. חיבור הדדי זה משפר את אבטחת האנרגיה, מאפשר סחר יעיל באנרגיה ומייעל את השימוש במשאבי ייצור בין אזורים. פרויקטים בולטים כוללים את NordLink בין גרמניה לנורבגיה והמקשר בין בריטניה לצרפת.
איים וחשמול קהילתי מרחוק
איים רבים וקהילות חוף מרוחקות מסתמכים על כבלי חשמל תת ימיים לצורך אספקת החשמל שלהם. חיבור אזורים אלו לרשת היבשתית מספק מקור חשמל יציב וחסכוני בהשוואה לשיטות ייצור מקומיות, שיפור רמת החיים והזדמנויות כלכליות.
אתגרים בפריסת כבל חשמל תת ימי
למרות היתרונות שלהם, פריסת כבלי חשמל תת ימיים עומדת בפני כמה אתגרים הדורשים שיקול דעת זהיר ופתרונות חדשניים.
דאגות סביבתיות
ההתקנה והנוכחות של כבלים תת ימיים יכולים להשפיע על מערכות אקולוגיות ימיות. השפעות פוטנציאליות כוללות הפרעה בבתי גידול בקרקעית הים, שדות אלקטרומגנטיים המשפיעים על החיים הימיים ופליטת חום. הערכות השפעה על הסביבה נערכות כדי לצמצם סיכונים אלה, ונעשה שימוש באסטרטגיות כגון אופטימיזציה של מסלול וחומרים ידידותיים לסביבה.
אתגרים טכניים והנדסיים
הנדסת כבלי חשמל תת ימיים לעמידה בתנאים תת ימיים קשים היא אתגר משמעותי. גורמים כמו לחץ מים עמוקים, מים מלוחים קורוזיביים ותנועות דינמיות של קרקעית הים מחייבים עיצובים חזקים. חומרים מתקדמים וטכניקות בנייה מפותחים ללא הרף כדי לשפר את האמינות ואריכות החיים.
עלות וגורמים כלכליים
פרויקטים של כבלים תת ימיים כרוכים בהשקעה משמעותית בשל ציוד מיוחד, נהלי התקנה ודרישות תחזוקה. מחקרי היתכנות כלכליים חיוניים כדי להבטיח שהתועלת עולים על העלויות. הביקוש הגובר וההתקדמות הטכנולוגית תורמים להפחתת עלויות לאורך זמן.
כבלי תקשורת תת ימיים ואינטגרציה
בנוסף להעברת הכוח, כבלים תת ימיים הם חיוניים לתקשורת גלובלית. כבלי תקשורת תת ימיים נושאים את רוב תעבורת הנתונים הבינלאומית, ומאפשרים קישוריות לאינטרנט, שירותי טלפון וחילופי נתונים ברחבי העולם. ישנה מגמה גוברת של שילוב פונקציונליות כוח ותקשורת בתוך מערכת כבלים אחת, אופטימיזציה של תהליכי ההתקנה והפחתת טביעות הרגל הסביבתיות.
יוזמות גלובליות וכבלי חשמל תת ימיים
כבלי חשמל תת ימיים הם חלק בלתי נפרד מפרויקטים בינלאומיים שמטרתם לשפר את קישוריות האנרגיה העולמית וטיפוח פיתוח כלכלי.
יוזמת החגורה והכביש
של סין יוזמת חגורה וכביש (BRI) היא אסטרטגיית פיתוח גלובלית הכוללת פיתוח תשתיות והשקעות בכמעט 70 מדינות. כבלי חשמל תת ימיים ממלאים תפקיד מכריע ביוזמה זו על ידי שיפור קישוריות האנרגיה ותמיכה ברשתות חשמל חוצות גבולות. ה-BRI שואף לקדם שיתוף פעולה אזורי, אינטגרציה כלכלית ופיתוח בר קיימא באמצעות תשתית אנרגיה משופרת.
התפתחויות במדינות מרכז אסיה
מדינות מרכז אסיה ממנפות כבלי חשמל תת ימיים כדי לשפר את רשתות האנרגיה שלהן. פרויקטים כמו גשר החשמל הטרנס-כספי שואפים לחבר רשתות חשמל ברחבי הים הכספי, להקל על סחר באנרגיה ולשפר את יציבות הרשת. יוזמות אלו תומכות בשיתוף פעולה אזורי ובצמיחה כלכלית באזור.
הרחבת האנרגיה של דרום אפריקה
ב בדרום אפריקה , כבלי חשמל תת ימיים נחשבים לחיבור רשת החשמל של המדינה עם מדינות שכנות ולרתום משאבי אנרגיה מתחדשת ימית. מאמצים אלה שואפים לטפל במחסור באנרגיה, לגוון את מקורות האנרגיה ולעורר פיתוח כלכלי.
חידושים טכנולוגיים
התקדמות הטכנולוגיה משפרת ללא הרף את היכולות והיעילות של כבלי חשמל תת ימיים.
מוליכות-על בטמפרטורה גבוהה
מחקר על חומרים מוליכים בטמפרטורה גבוהה מבטיח כבלים בעלי קיבולת גבוהה משמעותית והפסדי אנרגיה נמוכים יותר. כבלים תת-ימיים מוליכי-על יכולים לחולל מהפכה בהעברת הכוח למרחקים ארוכים, ולהפוך אותו ליעילה וחסכונית יותר.
מערכות ניטור בזמן אמת
השילוב של חיישנים מתקדמים וציוד ניטור מאפשר הערכה בזמן אמת של תנאי הכבלים. טכנולוגיות כגון חישת טמפרטורה מבוזרת (DTS) וחישה אקוסטית מבוזרת (DAS) מאפשרות למפעילים לזהות חריגות מוקדם, להפחית את הסיכון לתקלות ולהאריך את חיי השירות של הכבל.
חיבור בין תחנות משנה
כבלי חשמל תת ימיים הם חלק בלתי נפרד ממנו חיבור בין תחנות משנה בין מתקנים ימיים ויבשתיים. חיבורים אלה חיוניים לייצוב העברת הכוח, איזון עומסים ושילוב מקורות אנרגיה שונים. חיבור יעיל של תחנות משנה משפר את עמידות הרשת ותומך באספקה אמינה של חשמל.
שיקולים סביבתיים ורגולטוריים
הגנת הסביבה ועמידה בתקנות הם היבטים קריטיים בפרויקטים של כבלי חשמל תת ימיים.
הערכות השפעה על הסביבה (EIA)
EIA נערכים כדי להעריך את ההשפעות הסביבתיות הפוטנציאליות של מתקני כבלים תת ימיים. הערכות אלו מביאות בחשבון גורמים כגון בתי גידול ימיים, איכות המים והשפעות חברתיות-כלכליות. אמצעי הפחתה מפותחים בהתבסס על ממצאי EIA כדי למזער השפעות שליליות.
עמידה בתקנים בינלאומיים
פרויקטים של כבלי חשמל תת ימיים חייבים לעמוד בסטנדרטים ובהנחיות בינלאומיות, כגון אלו שנקבעו על ידי הנציבות האלקטרוטכנית הבינלאומית (IEC) והמועצה הבינלאומית למערכות חשמל גדולות (CIGRE). תאימות מבטיחה בטיחות, יכולת פעולה הדדית ושמירה על איכות הסביבה.
מגמות והזדמנויות עתידיות
העתיד של כבלי חשמל תת ימיים מעוצב על ידי דרישות אנרגיה מתפתחות, חידושים טכנולוגיים ויוזמות גלובליות לקראת פיתוח בר קיימא.
הרחבת אנרגיה מתחדשת ימית
הצמיחה המואצת של פרויקטי אנרגיית רוח, גלים וגאות בים יגדילו את הביקוש לכבלי חשמל תת ימיים. יידרשו עיצובים וטכניקות התקנה משופרות כדי להכיל קיבולות גדולות יותר ומתקני מים עמוקים יותר.
שילוב טכנולוגיות Smart Grid
טכנולוגיות רשת חכמות ימלאו תפקיד משמעותי באופטימיזציה של העברת הכוח באמצעות כבלים תת ימיים. ניתוח נתונים בזמן אמת, בקרות אוטומטיות ומערכות תקשורת מתקדמות ישפרו את היעילות, האמינות וההיענות לצרכי האנרגיה המשתנים.
שווקים מתעוררים והזדמנויות לשיתוף פעולה
אזורים מתפתחים, במיוחד באסיה ובאפריקה, מציגים הזדמנויות להרחבת רשתות כבלי חשמל תת ימיות. מאמצים בינלאומיים שיתופיים יכולים לתמוך בפיתוח תשתיות, לשפר את הגישה לאנרגיה ולקדם צמיחה כלכלית באזורים אלה.
מַסְקָנָה
כבלי חשמל תת ימיים הם אבן יסוד בתשתית חשמל מודרנית, המאפשרים העברת כוח יעילה על פני ומתחת לגופי מים. הם מאפשרים שילוב של מקורות אנרגיה מתחדשים, מחזקים את חיבורי הרשת הבינלאומיים ותומכים בחשמול של אזורים מרוחקים. המורכבות של התכנון, ההתקנה והתפעול שלהם משקפים את האתגרים של פעולה בסביבה התת-ימית התובענית.
התקדמות בטכנולוגיה, יחד עם יוזמות גלובליות כמו יוזמת חגורה וכביש , מדגישה את התפקיד המתרחב של כבלי חשמל תת ימיים בעמידה בדרישות האנרגיה העתידיות. על ידי התייחסות לדאגות סביבתיות, אימוץ חדשנות וטיפוח שיתוף פעולה בינלאומי, כבלי חשמל תת ימיים ימשיכו להיות מכריע בהנעת חברות והנעת פיתוח בר קיימא ברחבי העולם.
פרויקטים ב מדינות מרכז אסיה ו דרום אפריקה מדגימה את ההשפעה הטרנספורמטיבית של כבלים אלה על נופי אנרגיה אזוריים. ככל שאנו מתקדמים, התמקדות מתמשכת במחקר, פיתוח ויישום אחראי יבטיח שכבלי חשמל תת ימיים יממשו את הפוטנציאל שלהם בחיבור רשתות האנרגיה בעולם.
