Kuidas allveelaev kaabel töötab?

Kui traadita ühenduvus ja satelliitvõrgud domineerivad tarbijate narratiivides, juhib füüsiline infrastruktuur vaikselt maailma. Üle 99% kogu ookeaniülesest andmeliiklusest – koos kasvava avamere taastuvenergia osakaaluga – toetub täielikult üle ookeani põhja asetsevatele füüsilistele liinidele. Ettevõtete IT-juhtide, taristuinvestorite ja võrguplaneerijate jaoks ei ole veealuste võrkude praktilise tegelikkuse mõistmine lihtsalt akadeemiline ülesanne. See on väga oluline rangete latentsusalaste alammäärade hindamiseks, pikaajaliste elutsükli kulutuste prognoosimiseks ja rangete teenusetaseme lepingute (SLA) haldamiseks.

Selles juhendis kirjeldatakse spetsialiseeritud insenertehnilisi, muutuvaid majandusmudeleid ja riskide maandamise raamistikke, mida peate teadma. Uurime nii telekommunikatsiooni andmete marsruutimist kui ka suure võimsusega elektri edastamist. Neid põhielemente uurides saate julgelt toetada teadlikku infrastruktuuri planeerimist ja kaitsta oma ülemaailmseid digitaalseid või energiatarneahelaid ettearvamatute mereohtude eest.

Võtmed kaasavõtmiseks

• Sihtotstarbeline arhitektuur: veealused kaablid on väga spetsiifilised; andmekaablid kasutavad tiheda lainepikkusjaotusega multipleksimist (DWDM) ja inline repiitereid, samas kui allveelaevade HV kaablid tuginevad suure võimsusega jõuülekande jaoks rasketele kaldapoolsetele konverterjaamadele.

• Füüsikaga seotud piirangud: hoolimata tehnoloogilistest hüpetest piirab ookeaniülene latentsus klaasi valguse kiirusega, mistõttu on vaja tugineda sisu edastamise võrkudele (CDN), mitte ainult töötlemata ribalaiusele.

• Kõrgetasemelised haavatavused: Kuna aastas esineb ligikaudu 200 riket, mis on peamiselt tingitud inimtegevusest meresõidul, on marsruudi jõuline koondamine ja ennetavad hoolduslepingud läbirääkimatud hindamiskriteeriumid.

• Tarnija ökosüsteemi konsolideerimine: juurutamine on kapitalimahukas ja mõne ülemaailmse tootja monopoliseeritud, mis nõuab pikaajalisi hankeid ja strateegilisi konsortsiumi investeeringuid.

Põhiarhitektuur: andmed vs jõuülekanne

Ostjad peavad merealuse taristu hindamisel eristama väikese kadudega andmemarsruutimise ja suure koormusega elektriülekande tehnilisi nõudeid. Need on kaks väga erinevat insenerivaldkonda. Nende füüsiliste piirangute segi ajamine võib põhjustada projekti katastroofilisi viivitusi.

Telekommunikatsiooni andmekaablid

Kui hindate standardit Andmeside jaoks loodud allveelaev – vaatate optilist imet, mis on optimeeritud ekstreemse vahemaa jaoks.

• Signaali levik: nad kasutavad G.654-ga ühilduvat ühemoodilist kiudu, mis töötab peamiselt vahemikus 1300–1600 nanomeetrit. See täpne spetsifikatsioon võimaldab võrguinseneridel saavutada ülimadala signaali sumbumise, tavaliselt umbes 0,15–0,17 dB/km.

• Sisseehitatud võimendus: andmesignaalid lagunevad loomulikult tuhandete kilomeetrite jooksul. Selle vastu võitlemiseks integreerivad andmevõrgud iga 40–80 kilomeetri järel liinile Erbium-Doped Fiber Amplifiers (EDFA). Korpusesse kihiline pidev vasktoru varustab kaldalt kõrgepingelist alalisvoolu, et toita neid süvamere repiitereid.

• Kaitsev kiht: hindajad peaksid tähele panema 'Vene nuku' anatoomiat, mis on vajalik süvamere ellujäämiseks. Tootjad panevad õrna juuksekarva õhukesed klaaskiud geelsuspensiooni. Need ümbritsevad seda südamikku veetõkete, vasktorude, tiheda terastraadist soomuse ja välise tõrva või raskete plastkatetega.

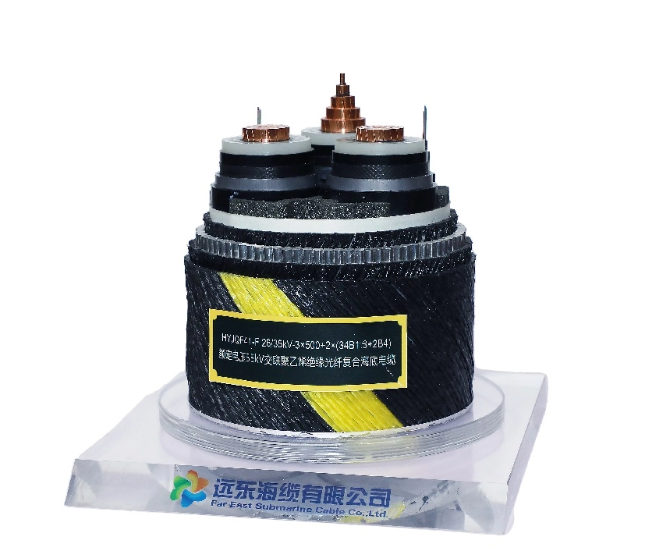

Kõrgepinge jõuülekanne

Jõuülekanne järgib täiesti erinevaid füüsilisi reegleid. Kasutuselevõtt a Allveelaeva HV-kaabel tähendab optiliste signaalide loobumist massiivsete vask- või alumiiniumjuhtmete kasuks.

Need liinid on oluliselt paksemad ja raskemad kui andmesidevõrgud. Neil puuduvad sisemised signaalireiiterid. Selle asemel tuginevad nad maapealsetel maandumiskohtadel asuvatele massiivsetele elektri-elektroonilistele muundurijaamadele, et suruda voolu üle merepõhja.

Võrguplaneerijad peavad valima kahe peamise lahenduse vahel:

• HVAC (kõrgepinge vahelduvvool): vahelduvvoolul on vee all suured mahtuvuspiirangud. See piirab HVAC-i lühikeste vahemaadega, tavaliselt alla 80 kilomeetri. See on eelistatud ja kulutõhus lahendus kohalike võrkudega ühenduvate kaldatuuleparkide jaoks.

• HVDC (kõrgepinge alalisvool): alalisvool kõrvaldab need kaugustõkked. HVDC on kaugliinide piiriülese võrguintegratsiooni standard. Kuigi see pakub praktiliselt nulli vahemaa piiranguid, nõuab see märkimisväärselt suuremaid algkapitali kulutusi (Capex), et ehitada mõlemale kaldale keeruline ümberehitusinfrastruktuur.

Arhitektuuri võrdlustabel

Jõudluspiirangud ja võimsuse hindamine

Võimsuse rentimisel või ehituse kavandamisel peavad võrguarhitektid hindama merealuse meediumi raskeid füüsilisi piire võrreldes tajutavate traadita alternatiividega. Ainuüksi töötlemata ribalaiuse numbritele tuginemine on tavaline viga.

Ribalaiuse ülemmäärad vs. tulevikukindlus

Kaasaegsed telekommunikatsioonisüsteemid saavutavad hämmastava läbilaskevõime. Sellised kaablid nagu MAREA võivad ületada 220 terabitti sekundis (Tbps). Kuid skaleerimisvõimsus tähendas traditsiooniliselt rohkemate kiupaaride lisamist, mis suurendas füüsilist läbimõõtu ja suurendas järsult tootmis- ja kasutuselevõtukulusid.

Hindajad peaksid otsima ruumijaotuse multipleksimise (SDM) ja mitmetuumalisi tehnoloogiaid. Need uuendused suurendavad paralleelset läbilaskevõimet, optimeerides valguse liikumist läbi klaasi ilma üldist füüsilist läbimõõtu suurendamata. See tõhusus alandab otseselt biti hinda, pakkudes ettevõtete investoritele paremat pikaajalist ROI-d.

Latentsuspõrand

Ribalaius määrab, kui palju andmeid saate saata, kuid latentsus määrab, kui kiiresti need saabuvad. Valgus liigub vaakumis läbi fiiberoptilise klaasi kiirusest ligikaudu kaks kolmandikku. Järelikult on ookeaniülestel pingiaegadel füüsiline miinimum – 'latentsusaeg'], mida ükski ribalaiuse täiendamine ei saa kunagi kõrvaldada.

Infrastruktuuristrateegia: kuna see latentsusaeg on seotud füüsikaseadustega, ei piisa globaalsete rakenduste jaoks puhtast kaablist sõltumisest. Ettevõtted peavad siduma füüsilised kiudoptilised investeeringud tugeva vahemälu ja sisu edastamise võrkudega (CDN). Lokaliseerides andmete edastamise, varjavad CDN-id lõppkasutajate jaoks omase ookeaniülese viivituse.

Satelliidi eksitus

Paljud ettevõtete juhid eeldavad, et kaasaegsed satelliidid võivad asendada ookeanipõhja infrastruktuuri. Vaatamata uskumatutele edusammudele madala maa orbiidi (LEO) tähtkujudes moodustab satelliidi läbilaskevõime vähem kui 1% rahvusvahelise võrgu mahust.

Satelliidid seisavad silmitsi spektripiirangute, atmosfäärihäirete ja oluliselt suuremate tegevuskuludega biti kohta. Ettevõtlustasemel töökindluse, ulatusliku pilvesünkroniseerimise ja kulutõhususe tagamiseks säilitab optiline kiud satelliitühenduste ees absoluutse ja püsiva eelise.

Turvaaukude, hoolduse ja SLA-de hindamine

Tööaja garantiid sõltuvad suuresti sellest, kuidas konsortsiumid ja müüjad leevendavad keerulisi keskkonna- ja geopoliitilisi ohte. Ükski võrk pole võitmatu. Ohumaastiku mõistmine tagab realistlike teenusetaseme lepingute (SLA) läbirääkimiste pidamise.

Ohu modelleerimine (neli sammast)

Peate hindama infrastruktuuri vastupidavust nelja erineva ohukategooria suhtes:

1. Füüsilised ohud: Meedia narratiivid nimetavad sageli peamise ohuna haihammustusi. See müüt on suures osas ümber lükatud. Üle kahe kolmandiku kõigist füüsilistest häiretest tulenevad kaubandusliku kalapüügi traaleritest ja ankrute lohistamisest madalates rannikuvetes.

2. Tehnilised ja geoloogilised ohud: Ebaühtlane merepõhja topograafia võib jätta jooned rippuma sügavate kaevikute kohal, allutades need intensiivsetele ookeanihoovustele ja võimalikele lõksudele. Hindajad peavad tagama, et madalaveelistel marsruutidel kasutatakse kuni 3 meetri sügavuste liiva alla matmiseks 'Mereatra'. Süvamere lõikude puhul peavad müüjad kasutama täiustatud sonari kaardistamist, et tagada liini ohutu toestumine ookeanipõhjale ilma vedrustuse pingeta.

3. Küberohud: andmete pealtkuulamine on endiselt suur probleem. Veealused võrgud on keerukate andmevõtete peamised sihtmärgid. Ettevõtted peavad kasutama otsast lõpuni krüptimist, enne kui andmed kunagi maandumisjaama jõuavad.

4. Geopoliitilised ja juriidilised ohud: füüsiline infrastruktuur on hübriidsõja jaoks väärtuslik sihtmärk. Kuna enamik neist võrgustikest asub rahvusvahelistes vetes, muudavad jurisdiktsiooni ebaselgused õigusliku jõustamise ja kohese sõjalise kaitse äärmiselt keeruliseks.

Remondimehaanika ja SLA tegelikkus

Vead on vältimatud. Katkestuse korral määravad operaatorid täpse asukoha, kasutades Spread Spectrum Time Domain Reflectometry (SSTDR), mis põrkab valgussignaale mööda klaasi alla, et mõõta kaugust lõikeni.

Pudelikaela hoiatus: lõikekoha leidmine on lihtne; selle parandamine on raske osa. Maailmas on ainult umbes 60 spetsiaalset remondilaeva. Tarnija hindamisel peavad hankemeeskonnad rangelt auditeerima pakkuja hoolduskonsortsiumi lepinguid. Küsige garanteeritud keskmise remondiaja (MTTR) mõõdikuid, kuna saadaoleva remondilaeva ootamine võib võrgud nädalateks halveneda.

Kasutuselevõtu ja tarnija valiku ökonoomika

Ookeaniülese infrastruktuuri ehitamine nõuab tohutut kapitali. Tootmis- ja juurutamismaastik on tugevalt konsolideeritud, mis tekitab ainulaadseid hankeprobleeme.

Turu oligopol

Võtmed kätte juurutamise hindamisnimekirjas on üldiselt vaid neli suuremat ülemaailmset tootjat: SubCom (USA), ASN (Euroopa), HMN Technologies (Hiina) ja NEC (Jaapan). See oligopol tähendab, et hinnakujundus on jäik ja kasutuselevõtuplaanid on tihedalt broneeritud.

Kapitalikulude (Capex) jaotus

Merepaigaldus on uskumatult keeruline ja aeglane. Tuhandete kilomeetrite pikkuse toote laadimine spetsialiseeritud laevale võib võtta nädalaid ja laev liigub kasutuselevõtu ajal kõndimiskiirusel. Järelikult moodustab ainuüksi merepaigaldus ligikaudu 25% projekti kogukuludest.

Lisaks seisavad energiaturud silmitsi tõsiste tarneahela kitsaskohtadega. Avamere tuuleenergiaprojektide ülemaailmne plahvatuslik kasv on kahandanud kõrgepinge ülekandeliinide tootmisvõimsust. Avamere elektritaristu teostusajad tuleb planeerida mitu aastat ette.

Investeeringute nihked

Ajalooliselt moodustasid traditsioonilised telekommunikatsioonioperaatorid ülemaailmsete võrkude ehitamiseks konsortsiume. Tänaseks on omandiõigus põhimõtteliselt nihkunud hüperskaalarite sisu pakkujatele, nagu Google, Meta ja Microsoft. Ettevõtted, kes soovivad võimsust rentida, peavad hindama nende uute esimese astme konsortsiumide finantsstabiilsust ja marsruudi mitmekesisust. Partnerlus hüperskaalariga toetatud marsruutidega tagab sageli suurepärase rahastamise stabiilsuse ja kiiremad versiooniuuendustsüklid.

Marsruudi planeerimine, vastavus ja järgmised sammud

Strateegia elluviimine või maandumisjaamaga integreerimine nõuab navigeerimist rangetes regulatiivsetes raamistikes. Õige marsruudi planeerimine hoiab ära kulukad kolmanda osapoole häired pärast käivitamist.

Maandumisjaama elujõulisus

Füüsiline ookeanivõrk on nii tugev kui selle maapealne üleandmispunkt. Maandumisjaama hindamisel veenduge, et rajatis on füüsiliselt kindlustatud äärmuslike ilmastikutingimuste vastu. Lisaks veenduge, et sellel on erinevad maapealse tagasiühenduse marsruudid – kui üks tee-ehitusprojekt lõikab jaamast väljuvat kiudu, muutub ookeanisegment kasutuks. Lõpuks seadke esikohale vedaja neutraalsed ristühendused, et vältida müüja lukustumist.

Regulatiivsed ja vältimisprotokollid

Peate tegema koostööd üksustega, kes järgivad rangelt Rahvusvahelise Kaablikaitsekomitee (ICPC) juhiseid. ICPC koordineerib mereohutust, et vältida juhuslikke kahjustusi. Eelinstallimine nõuab põhjalikke töölauauuringuid, ulatuslikke merepõhjauuringuid ja avalikke marsruuditeatisi, et hoiatada kutselise kalapüügi laevastikke uutest keelutsoonidest.

Actionable Shortlisting Logic

Otsustajad peavad otsustama, kuidas nad soovivad osaleda veealuses ökosüsteemis. Tehke kindlaks oma ärijuhtum, kasutades järgmist strateegilist investeerimisskeemi:

Investeerimisstrateegia diagramm

Järeldus

Merekaablid moodustavad ülemaailmse kaubanduse ja kaasaegsete energiavõrkude nähtamatu kapitalimahuka selgroo. Nad tegutsevad äärmuslike füüsiliste piirangute all, tasakaalustades sügava ookeani tohutut survet digiteeritud ühiskonna järeleandmatute nõudmistega.

Olenemata sellest, kas tagate ookeaniülese andmeriba laiuse ülemaailmsete andmekeskuste ühendamiseks või võtate kasutusele infrastruktuuri taastuvenergia avamere edastamiseks, peate vaatama kaugemale kui teoreetiline läbilaskevõime. Edu saavutamiseks tuleb hoolikalt hinnata müüja ökosüsteemi, kehtestada paigaldiste vastupidavustaktikad (nt merepõhja kündmine) ja tagada õhukindlad hoolduslepingud.

Lõppkokkuvõttes nõuab õige investeerimisstrateegia ettenägelikkust. Tasakaalustades infrastruktuuri esialgsed kulud madala latentsusajaga ja suure võimsusega ühenduvuse pikaajalise majandusliku kasuga, asetate oma organisatsiooni edukaks üha enam omavahel seotud globaalses majanduses.

KKK

K: Miks me ei kasuta merekaablite asemel satelliite?

V: Kuigi satelliitidel on kaugjuurdepääsu jaoks elujõuline, puudub neil füüsilise kiu jaoks piisav ribalaius ja kulutõhusus. Kiudoptilise biti hind on suurusjärgus madalam, muutes selle ainsaks elujõuliseks lahenduseks ülemaailmsete ettevõtete ja tarbijate liiklusmahtude jaoks.

K: Kui paks on tavaline merekaabel?

V: Sügavates ookeaniosades on andmekaabel ligikaudu aiavooliku läbimõõduga. Kalda lähedal suurendavad rasked terassoomused oluliselt paksust, et kaitsta laeva ankrute ja püügivahendite eest. Elektriülekandeliinid on pingeisolatsiooninõuete tõttu tunduvalt suuremad.

K: Kas kaablid asuvad lihtsalt ookeani põhjas?

V: Ekstreemses sügavuses, jah, toetuvad nad merepõhja kontuurile. Madalates või tiheda liiklusega rannikuvetes kaevatakse neid aktiivselt ja maetakse spetsiaalsete meresahkade abil liiva alla, et vältida väliskahjustusi.

K: Mis juhtub vananenud merekaablitega?

V: Kaablite kavandatud eluiga on umbes 25 aastat. Pärast pensionile jäämist jäetakse need sageli sekundaarseks kasutuseks 'tume kiududeks', kasutatakse seismiliste uurimisvõrkude jaoks või võetakse aeg-ajalt välja tooraine ringlussevõtuks.
