Ο σύγχρονος κόσμος τροφοδοτείται θεμελιωδώς από την ηλεκτρική ενέργεια, έναν ζωτικό πόρο που τροφοδοτεί τις βιομηχανίες, τα σπίτια και τις τεχνολογικές εξελίξεις. Στην καρδιά αυτής της ηλεκτρικής υποδομής βρίσκεται η καλώδιο τροφοδοσίας , ένα βασικό εξάρτημα υπεύθυνο για την αποτελεσματική μεταφορά και διανομή ηλεκτρικής ενέργειας. Η κατανόηση των καλωδίων ισχύος είναι ζωτικής σημασίας για μηχανικούς, τεχνικούς και ενδιαφερόμενους φορείς που στοχεύουν στη βελτιστοποίηση των ηλεκτρικών συστημάτων για αξιοπιστία και ασφάλεια. Αυτό το άρθρο προσφέρει μια εις βάθος εξερεύνηση των καλωδίων τροφοδοσίας, εξετάζοντας το σχεδιασμό, τους τύπους, τις εφαρμογές και τις τεχνολογικές καινοτομίες που διαμορφώνουν την ανάπτυξή τους.
Ορισμός και θεμελιώδη στοιχεία των καλωδίων ισχύος
Βασικοί Μαέστροι

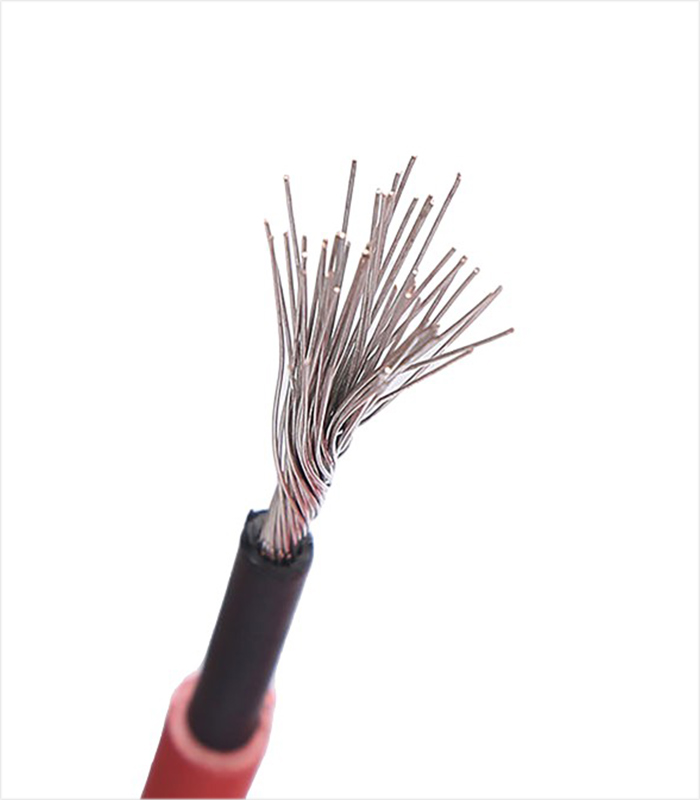

Στον πυρήνα κάθε καλωδίου τροφοδοσίας βρίσκεται ο αγωγός, συνήθως κατασκευασμένος από χαλκό ή αλουμίνιο λόγω της εξαιρετικής ηλεκτρικής αγωγιμότητάς τους. Η επιλογή μεταξύ χαλκού και αλουμινίου εξαρτάται από παράγοντες όπως το κόστος, οι απαιτήσεις αγωγιμότητας και το βάρος. Οι χάλκινοι αγωγοί, ενώ είναι πιο ακριβοί, προσφέρουν ανώτερη αγωγιμότητα και ευνοούνται σε εφαρμογές όπου η απόδοση είναι πρωταρχικής σημασίας. Το αλουμίνιο, όντας ελαφρύτερο και λιγότερο δαπανηρό, χρησιμοποιείται συχνά σε εναέριες γραμμές ηλεκτρικής ενέργειας και σε καταστάσεις όπου η μείωση βάρους είναι ευεργετική.
Μονωτικά Υλικά
Η μόνωση είναι κρίσιμη για την αποφυγή διαρροής ηλεκτρικής ενέργειας και την προστασία του αγωγού από περιβαλλοντικούς παράγοντες. Τα κοινά μονωτικά υλικά περιλαμβάνουν το διασυνδεδεμένο πολυαιθυλένιο (XLPE), το πολυβινυλοχλωρίδιο (PVC) και το καουτσούκ αιθυλενίου προπυλενίου (EPR). Το XLPE είναι γνωστό για τη θερμική του αντοχή και τη μηχανική του αντοχή, καθιστώντας το κατάλληλο για εφαρμογές υψηλής τάσης. Το PVC προσφέρει ευελιξία και είναι οικονομικά αποδοτικό, ιδανικό για ρυθμίσεις χαμηλής έως μέσης τάσης. Το EPR παρέχει εξαιρετικές ηλεκτρικές ιδιότητες και ευελιξία, που χρησιμοποιείται συχνά σε εξειδικευμένες εφαρμογές.
Θωράκιση και Επένδυση
Η θωράκιση περιλαμβάνει ένα αγώγιμο στρώμα, συνήθως κατασκευασμένο από ταινία ή πλεξούδα χαλκού, το οποίο περικλείει τον μονωμένο αγωγό για τη μείωση των ηλεκτρομαγνητικών παρεμβολών (EMI). Αυτό είναι απαραίτητο σε περιβάλλοντα όπου η ακεραιότητα του σήματος είναι κρίσιμης σημασίας. Το εξωτερικό περίβλημα προστατεύει το καλώδιο από φυσική φθορά, εισροή υγρασίας και έκθεση σε χημικά. Τα υλικά για την επένδυση περιλαμβάνουν ενώσεις PVC, πολυαιθυλενίου και καουτσούκ, το καθένα επιλεγμένο με βάση τις περιβαλλοντικές συνθήκες που θα αντιμετωπίσει το καλώδιο.
Τύποι καλωδίων ρεύματος
Καλώδια χαμηλής τάσης
Τα καλώδια τροφοδοσίας χαμηλής τάσης (LV) χρησιμοποιούνται για συστήματα έως 1.000 βολτ. Αυτά τα καλώδια είναι απαραίτητα σε κατοικίες και εμπορικά κτίρια για τη διανομή ρεύματος σε πρίζες και φωτιστικά. Τα καλώδια LV δίνουν προτεραιότητα σε χαρακτηριστικά ασφαλείας, όπως επιβραδυντικά φλόγας επιστρώσεις και υλικά χαμηλής κατανάλωσης καπνού μηδενικού αλογόνου (LSZH), για να ενισχύσουν την πυρασφάλεια εντός των κατασκευών.
Καλώδια μέσης τάσης
Τα καλώδια μέσης τάσης (MV) λειτουργούν μεταξύ 1 kV και 35 kV και είναι ζωτικής σημασίας σε βιομηχανικές εγκαταστάσεις και δίκτυα διανομής κοινής ωφέλειας. Έχουν σχεδιαστεί για να χειρίζονται υψηλότερα φορτία ισχύος και απαιτούν στιβαρά συστήματα μόνωσης για τη διαχείριση της ηλεκτρικής καταπόνησης. Προηγμένα υλικά όπως το XLPE χρησιμοποιούνται συνήθως για να εξασφαλίσουν μακροζωία και αξιοπιστία κάτω από απαιτητικές συνθήκες.
Καλώδια υψηλής τάσης
Τα καλώδια υψηλής τάσης (HV), που λειτουργούν πάνω από 35 kV, αποτελούν αναπόσπαστο κομμάτι της μετάδοσης ηλεκτρικής ενέργειας σε μεγάλες αποστάσεις. Συνδέουν σταθμούς παραγωγής ηλεκτρικής ενέργειας με υποσταθμούς και απαιτούν εξελιγμένα σχέδια για τον μετριασμό των απωλειών και τη διαχείριση των θερμικών επιπτώσεων. Οι καινοτομίες σε υπεραγώγιμα υλικά και καλώδια με μόνωση αερίου προωθούν την τεχνολογία καλωδίων HV προς τα εμπρός, ενισχύοντας την απόδοση και τη χωρητικότητα.
Ειδικά Καλώδια
Τα εξειδικευμένα καλώδια τροφοδοσίας είναι προσαρμοσμένα για συγκεκριμένες εφαρμογές, συμπεριλαμβανομένων των καλωδίων εξόρυξης, των θαλάσσιων καλωδίων και των ηλιακών καλωδίων. Τα καλώδια εξόρυξης είναι σχεδιασμένα για ακραίες μηχανικές καταπονήσεις και περιβαλλοντικές συνθήκες, με ενισχυμένα περιβλήματα και προηγμένη μόνωση. Τα θαλάσσια καλώδια πρέπει να ανθίστανται στη διάβρωση και την είσοδο νερού, χρησιμοποιώντας υλικά κατάλληλα για βύθιση. Τα ηλιακά καλώδια είναι βελτιστοποιημένα για αντοχή στην υπεριώδη ακτινοβολία και θερμική σταθερότητα, απαραίτητα για φωτοβολταϊκές εγκαταστάσεις.
Εφαρμογές καλωδίων ρεύματος
Τα καλώδια τροφοδοσίας είναι πανταχού παρόντα σε διάφορους τομείς, ο καθένας με μοναδικές απαιτήσεις. Στις κατασκευές, τα καλώδια τροφοδοσίας παρέχουν ηλεκτρική ενέργεια σε κατοικίες και εμπορικά κτίρια, απαιτώντας τη συμμόρφωση με αυστηρούς κώδικες ασφαλείας. Ο ενεργειακός τομέας βασίζεται σε στιβαρά καλώδια ισχύος για την παραγωγή και διανομή ηλεκτρικής ενέργειας, όπου η αξιοπιστία είναι πρωταρχικής σημασίας για την αποφυγή διακοπών. Η υποδομή επικοινωνιών χρησιμοποιεί καλώδια ρεύματος με ενσωματωμένες δυνατότητες σήματος, υποστηρίζοντας την απρόσκοπτη λειτουργία των δικτύων. Τα συστήματα μεταφορών, συμπεριλαμβανομένων των σιδηροδρόμων και των αεροδρομίων, εξαρτώνται από εξειδικευμένα καλώδια ισχύος για σηματοδότηση και λειτουργική ισχύ, δίνοντας έμφαση στην ανθεκτικότητα και την απόδοση υπό συνεχή χρήση.
Παράμετροι κατασκευής και σχεδιασμού
Σχεδιάζοντας α Το καλώδιο τροφοδοσίας περιλαμβάνει σχολαστική εξέταση ηλεκτρικών, μηχανικών και περιβαλλοντικών παραγόντων. Οι μηχανικοί πρέπει να εξισορροπούν την αγωγιμότητα, την ευελιξία, τα θερμικά χαρακτηριστικά και το κόστος. Οι διαδικασίες κατασκευής χρησιμοποιούν προηγμένες τεχνολογίες όπως η εξώθηση για ακριβή εφαρμογή μόνωσης και οι μηχανές δέσμευσης για το σχηματισμό αγωγών. Ο ποιοτικός έλεγχος είναι αναπόσπαστος, χρησιμοποιώντας δοκιμές υψηλής τάσης, ανίχνευση μερικής εκφόρτισης και ανάλυση υλικού για τη διασφάλιση της συμμόρφωσης με τα βιομηχανικά πρότυπα.
Βιομηχανικά Πρότυπα και Κανονισμοί
Η συμμόρφωση με τα διεθνή και περιφερειακά πρότυπα διασφαλίζει ασφάλεια, διαλειτουργικότητα και απόδοση. Οργανισμοί προτύπων όπως η Διεθνής Ηλεκτροτεχνική Επιτροπή (IEC), το Ινστιτούτο Ηλεκτρολόγων και Ηλεκτρονικών Μηχανικών (IEEE) και η Εθνική Ένωση Κατασκευαστών Ηλεκτρολόγων (NEMA) παρέχουν οδηγίες για τις προδιαγραφές, τις δοκιμές και τις πρακτικές εγκατάστασης. Η τήρηση αυτών των προτύπων είναι ζωτικής σημασίας, ειδικά σε εξαγωγικές αγορές όπου η πιστοποίηση μπορεί να επηρεάσει την υποβολή προσφορών και την αποδοχή του έργου.
Προόδους και Καινοτομίες
Υπεραγώγιμα καλώδια τροφοδοσίας
Τα υπεραγώγιμα καλώδια ισχύος αντιπροσωπεύουν ένα σημαντικό άλμα στη μείωση της αντίστασης και στη βελτίωση της απόδοσης μετάδοσης. Χρησιμοποιώντας υλικά που παρουσιάζουν μηδενική ηλεκτρική αντίσταση σε κρυογονικές θερμοκρασίες, αυτά τα καλώδια μπορούν να μεταδώσουν μεγάλα ρεύματα με ελάχιστες απώλειες. Οι προκλήσεις παραμένουν στο κόστος υλικών και στα συστήματα ψύξης, αλλά η συνεχιζόμενη έρευνα υπόσχεται πιθανές ανακαλύψεις στην απόδοση του δικτύου.
Smart Cable Technologies
Η ενσωμάτωση αισθητήρων και δυνατοτήτων επικοινωνίας στα καλώδια τροφοδοσίας επιτρέπει την παρακολούθηση σε πραγματικό χρόνο παραμέτρων όπως η θερμοκρασία, το φορτίο και η ακεραιότητα. Αυτό διευκολύνει την προγνωστική συντήρηση, μειώνει το χρόνο διακοπής λειτουργίας και βελτιώνει τη συνολική διαχείριση του δικτύου. Τα έξυπνα καλώδια αποτελούν στοιχείο της ευρύτερης πρωτοβουλίας Smart Grid, με στόχο τον εκσυγχρονισμό της ηλεκτρικής υποδομής με ψηφιακές τεχνολογίες.
Υλικά φιλικά προς το περιβάλλον
Οι περιβαλλοντικοί παράγοντες οδηγούν την ανάπτυξη καλωδίων ισχύος με μειωμένες οικολογικές επιπτώσεις. Οι καινοτομίες περιλαμβάνουν τη χρήση βιοδιασπώμενων μονωτικών υλικών και επιβραδυντικών φλόγας χωρίς αλογόνο. Αυτές οι εξελίξεις μειώνουν τις τοξικές εκπομπές σε περίπτωση πυρκαγιάς και ελαχιστοποιούν τη μόλυνση του περιβάλλοντος στο τέλος του κύκλου ζωής του καλωδίου.
Προσαρμοσμένες λύσεις και υπηρεσίες
Σε έναν κλάδο όπου οι ειδικές απαιτήσεις συχνά υπαγορεύουν το σχεδιασμό καλωδίων, οι προσαρμοσμένες υπηρεσίες παραγωγής και σχεδιασμού είναι ανεκτίμητες. Εταιρείες που ειδικεύονται στα προσαρμοσμένα Οι λύσεις καλωδίων ισχύος μπορούν να καλύψουν διαφορετικές ανάγκες σε διαφορετικούς τομείς. Η προσαρμογή μπορεί να περιλαμβάνει εξειδικευμένα υλικά, μοναδικές διαμορφώσεις και ενοποίηση με άλλα ηλεκτρικά εξαρτήματα, εξασφαλίζοντας βέλτιστη απόδοση για συγκεκριμένες εφαρμογές.
Μελέτη περίπτωσης: Ενίσχυση ηλεκτρικών λύσεων μέσω προσαρμογής
Σκεφτείτε ένα εργοστάσιο παραγωγής που απαιτεί ένα αξιόπιστο και αποτελεσματικό σύστημα διανομής ηλεκτρικής ενέργειας υπό σκληρές συνθήκες λειτουργίας. Επιλέγοντας ειδικά σχεδιασμένα καλώδια ρεύματος με ενισχυμένη μόνωση και θωράκιση, η εγκατάσταση ελαχιστοποιεί το χρόνο διακοπής λειτουργίας που προκαλείται από ηλεκτρικές βλάβες. Η προσαρμοσμένη λύση αντιμετωπίζει συγκεκριμένα επίπεδα τάσης, περιβαλλοντικούς παράγοντες και μηχανικές καταπονήσεις, αποδεικνύοντας την αξία του εξειδικευμένου σχεδιασμού και παραγωγής καλωδίων.
Ο Ρόλος της Επαγγελματικής Υποστήριξης σε Ηλεκτρολογικά Έργα
Η τεχνογνωσία στην υποβολή προσφορών, την πιστοποίηση και τη συμμόρφωση είναι ζωτικής σημασίας για την επιτυχή υλοποίηση ηλεκτρολογικών έργων. Οι επαγγελματικές ομάδες παρέχουν απαραίτητη υποστήριξη, από την προετοιμασία λεπτομερών εγγράφων υποβολής προσφορών έως τη διασφάλιση της συμμόρφωσης με τα διεθνή πρότυπα. Αυτή η υποστήριξη ενισχύει την ανταγωνιστικότητα στην αγορά και διασφαλίζει στους πελάτες την ποιότητα του έργου και την τήρηση των κανονιστικών απαιτήσεων.
Σημασία Συμμόρφωσης και Πιστοποίησης
Η πλοήγηση στο περίπλοκο τοπίο των διεθνών πιστοποιήσεων και της συμμόρφωσης είναι απαραίτητη για τις εταιρείες που δραστηριοποιούνται παγκοσμίως. Πιστοποιήσεις όπως τα πρότυπα UL, CE και IEC επικυρώνουν την ποιότητα και την ασφάλεια των καλωδίων ισχύος σε διάφορες αγορές. Η επίτευξη αυτών των πιστοποιήσεων απαιτεί αυστηρές δοκιμές και τεκμηρίωση, υπογραμμίζοντας τη δέσμευση για αριστεία και αξιοπιστία.
Μελλοντικές τάσεις στην τεχνολογία καλωδίων ισχύος
Η βιομηχανία καλωδίων ισχύος είναι έτοιμη για σημαντικές προόδους που οδηγούνται από τις αναδυόμενες τεχνολογίες και τις εξελισσόμενες ενεργειακές ανάγκες. Τάσεις όπως η ενσωμάτωση ανανεώσιμων πηγών ενέργειας, η επέκταση των έξυπνων δικτύων και η ζήτηση για υψηλότερη χωρητικότητα μετάδοσης επηρεάζουν τον σχεδιασμό και την καινοτομία των καλωδίων. Οι πρόοδοι στην επιστήμη των υλικών, όπως η νανοτεχνολογία, προσφέρουν πιθανές βελτιώσεις στην αγωγιμότητα και τις ιδιότητες μόνωσης.
Σύναψη
Ο Το καλώδιο τροφοδοσίας είναι ένα κρίσιμο στοιχείο στην υποδομή που τροφοδοτεί τον σύγχρονο κόσμο μας. Από την οικιακή καλωδίωση έως τις γραμμές μεταφοράς υψηλής τάσης, τα καλώδια τροφοδοσίας είναι απαραίτητα για την ασφαλή και αποτελεσματική παροχή ηλεκτρικής ενέργειας. Η πρόοδος της τεχνολογίας συνεχίζει να βελτιώνει την απόδοση, την ασφάλεια και το περιβαλλοντικό τους αποτύπωμα. Καθώς η ζήτηση για ηλεκτρική ενέργεια αυξάνεται και το ενεργειακό τοπίο εξελίσσεται, η κατανόηση των περιπλοκών των καλωδίων τροφοδοσίας γίνεται όλο και πιο σημαντική. Αγκαλιάζοντας την καινοτομία και τηρώντας αυστηρά πρότυπα, η βιομηχανία μπορεί να ανταποκριθεί στις μελλοντικές προκλήσεις και να συνεχίσει να παρέχει αξιόπιστες ηλεκτρολογικές λύσεις παγκοσμίως.
